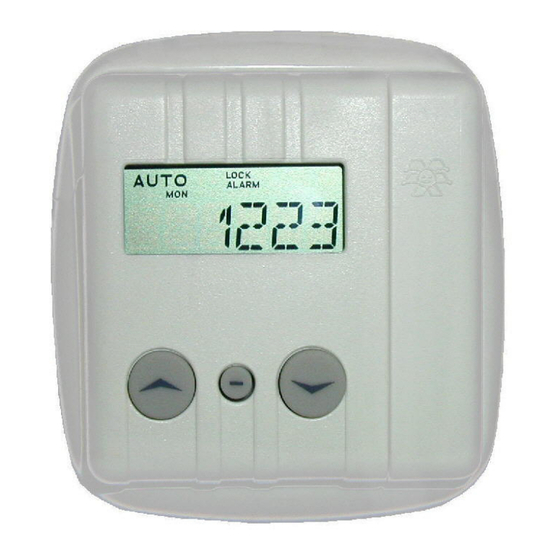

Jolly SAT TIMER Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Jolly Anleitungen
  4. Timer
  5. SAT TIMER
  6. Bedienungsanleitung

Jolly SAT TIMER Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Abschnitt
1.
Allgemeines
2.
2.1
3.
4.
5.
6.
7.
8.
Astrofunktion
9.
10.
Kindersicherung
11.
11.1
11.2
11.3
11.4
12.
- 1 -
BEDIENUNGSANLEITUNG FÜR DEN
"SAT TIMER"

INHALTSVERZEICHNIS

BA 4108130420-01.1/1
Stand: 26.06.2003
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jolly SAT TIMER

Inhaltszusammenfassung für Jolly SAT TIMER

  • Seite 1: Inhaltsverzeichnis

    Einstellung Uhrzeit und Datum Fahrbefehle im Wochenprogramm Einstellung der Region (für Astrofunktion) Hand-/Automatikfunktion Astrofunktion Randomfunktion (Zufallsgenerator) Kindersicherung Speicherung und Löschung der SAT TIMER-Kanäle 11.1 Speicherung der Kanäle bei SAT-Motoren 11.2 Löschung der Kanäle bei SAT-Motoren 11.3 Speicherung der Kanäle bei der Funksteuerung STARLIGHT 11.4...

  • Seite 2: Allgemeines

    Die vom SAT TIMER ausgesendeten Signale gleichen denen der SAT-Handsender (66-Bit-Code, der sich in Random-Art ständig verändert). Gangreserve Der SAT TIMER ist mit einem externen NiCr-Akku für die Gangreserve ausgerüstet, der im Falle eines Stromausfalles dafür sorgt, daß die programmierten Daten bis zu 50 Tage gespeichert bleiben.

  • Seite 3: Tasten Und Displayanzeigen

    - 3 - BA 4108130420-01.3/3 2.1 Tasten und Displayanzeigen Kindersicherung Hier öffnen! Programmiermodus Auf-/Abbefehl Automatik- betrieb AUTO LOCK Random-Funktion AUTO ALARM LOCK (Zufallsgenerator) ALARM 12:15 12:15 1. oder 2. Befehl des Tages kein Stunden Minuten Fahrbefehl 3. Montage und elektrischer Anschluß: Installieren Sie den SAT-TIMER nicht in Umgebungen, in denen sich Funksignale negativ auswirken könnten (z.B.

  • Seite 4: Rückseite

    - 4 - BA 4108130420-01.4/4 Der SAT TIMER wird lediglich ans Netz 230 V/ 50 Hz angeschlossen. Netz Umschalter 230 VAC Rechts / Links Rückseite Nach dem elektrischen Anschluß ist darauf zu achten, daß die Fahrrichtungen des Motors (der Motoren) mit den Tastensymbolen des SAT TIMERS übereinstimmen.

  • Seite 5: Fahrbefehle Im Wochenprogramm

    - 5 - BA 4108130420-01.5/5 5. Fahrbefehle im Wochenprogramm Der SAT TIMER hat im Lieferzustand ein bereits vorprogrammiertes Wochenprogramm gespeichert, das für alle Tage eine Auffahrt um 8:00 und eine Abfahrt um 22:00 vorsieht. Diese können nun optional oder komplett verändert werden.

  • Seite 6: Einstellung Der Region (Für Astrofunktion)

    - 6 - BA 4108130420-01.6/6 6. Einstellung der Region Um die integrierte ASTRO-Funktion nutzen zu können, ist es erforderlich, daß man dem SAT TIMER mitteilt, in welcher Region Europas er montiert ist. Tabelle der Regionen 1 = Norwegen, Schweden, Finnland 2 = Großbritannien...

  • Seite 7: Aktivierung/ Deaktivierung Der Astrofunktion

    ASTRO OFF -- AST ASTRO ON -- AST NB1: Die Astrofunktion wird nur ausgeführt, wenn der SAT TIMER in der Betriebsart AUTO steht. NB2: Damit die Astrofunktion korrekt arbeitet, ist es erforderlich, dem SAT TIMER mitzuteilen in welcher Region er montiert ist (siehe Einstellung der Region, Abschnitt 6).

  • Seite 8: Ansicht Der Tatsächlichen Fahrbefehle

    - 8 - BA 4108130420-01.8/8 Ansicht der tatsächlichen Fahrbefehle Um sich nach erfolgter Programmierung die Fahrzeiten anzuschauen, die der SAT TIMER für den aktuellen Tag errechnet hat gehe man, wie folgt vor: 1. Taste D drücken und halten. 2. Taste B drücken, es erscheint das aktuelle Datum.

  • Seite 9: Kindersicherung Aktivieren

    LOCK 12:15 11. Speicherung und Löschung der SAT TIMER- Kanäle Der SAT TIMER besitzt 2 Sendekanäle, einen für die Auf- und einen für die Abbewegung. Diese Sendekanäle werden den SAT-Motoren bzw. den kompatiblen Funksteuerungen Starlight, wie folgt, eingelernt. 11.1 Speicherung der Kanäle bei SAT-Motoren Deckel vom SAT-Motor-Sender desjenigen Motors abnehmen, den man an den SAT TIMER anpassen möchte.

  • Seite 10: Löschung Der Kanäle Bei Sat-Motoren

    - 10 - BA 4108130420-01.10/10 3. Innerhalb von fünf Sekunden am SAT TIMER die Taste des Kanals drücken, die man dem Motor einlernen will (z. B. Auf-Taste). Zur Bestätigung der erfolgten Speicherung geht der Dauerton in einen pulsierenden Ton über.

  • Seite 11: Speicherung Der Kanäle Bei Der Funksteuerung Starlight

    - 11 - BA 4108130420-01.11/11 3. Innerhalb von fünf Sekunden am SAT TIMER die Taste des Kanals drücken, die man löschen will (z. B. Auf-Taste). Zur Bestätigung der erfolgten Löschung verstummt der pulsierende Ton. PIEP PIEP PIEP AUTO ALARM 12:15 JOLLY - SAT- MOTOR 4.

  • Seite 12: Löschung Der Kanäle Bei Der Funksteuerung Starlight

    1. Taste P2 am Starlight-Empfänger drücken und halten. Es ertönt ein langsam pulsierendes Signal vom STARLIGHT-Empfänger. 2. Während dieser pulsierende Piepton zu hören ist, am SAT TIMER die Taste des Kanals drücken, die man löschen will (z. B. Auf-Taste). Zur Bestätigung der erfolgten Löschung geht der pulsierende Ton in einen Dauerton über.
