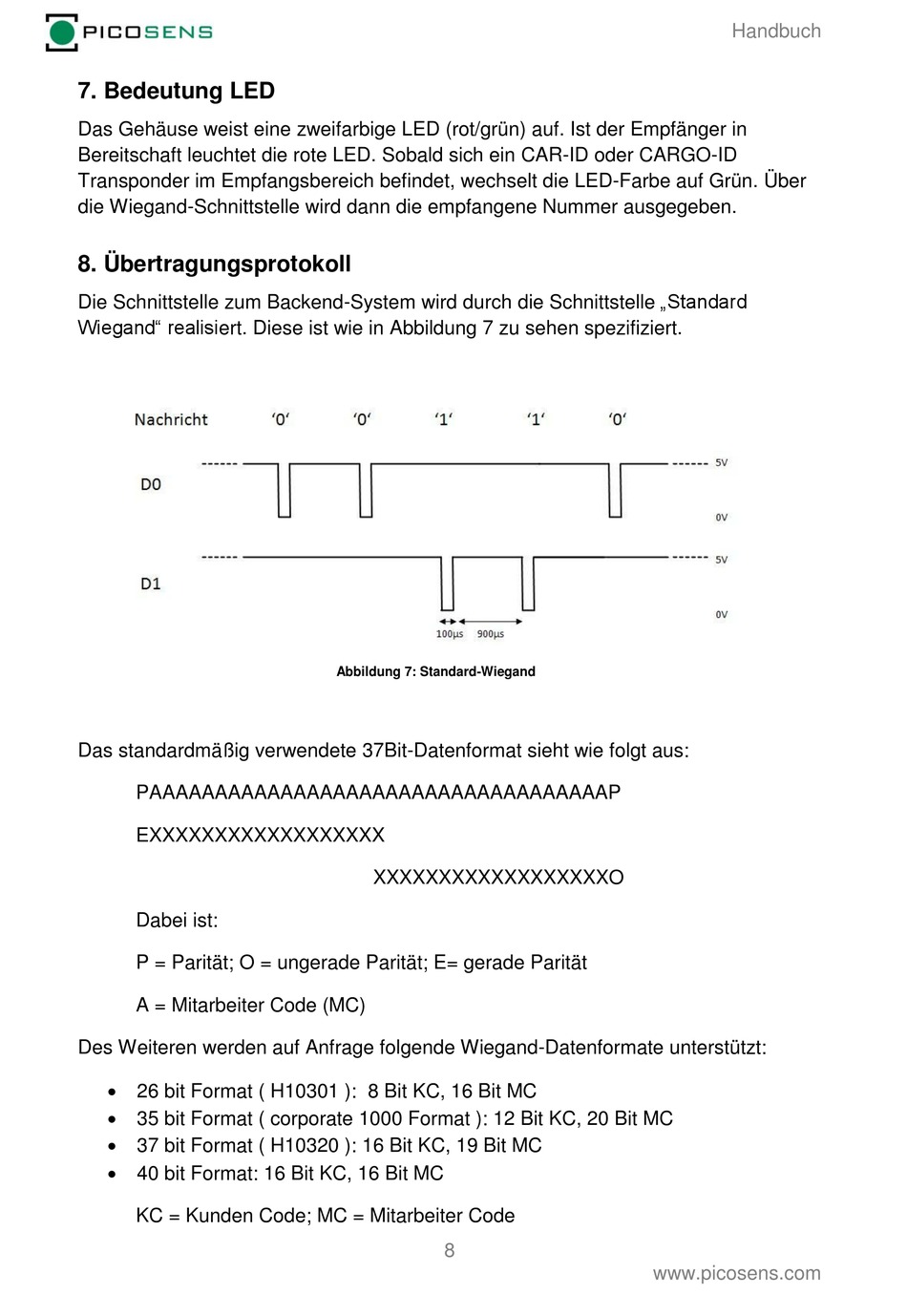

7. Bedeutung LED
Das Gehäuse weist eine zweifarbige LED (rot/grün) auf. Ist der Empfänger in
Bereitschaft leuchtet die rote LED. Sobald sich ein CAR-ID oder CARGO-ID
Transponder im Empfangsbereich befindet, wechselt die LED-Farbe auf Grün. Über
die Wiegand-Schnittstelle wird dann die empfangene Nummer ausgegeben.
8. Übertragungsprotokoll
Die Schnittstelle zum Backend-System wird durch die Schnittstelle „Standard
Wiegand" realisiert. Diese ist wie in Abbildung 7 zu sehen spezifiziert.
Das standardmäßig verwendete 37Bit-Datenformat sieht wie folgt aus:
PAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAP
EXXXXXXXXXXXXXXXXXX
Dabei ist:
P = Parität; O = ungerade Parität; E= gerade Parität
A = Mitarbeiter Code (MC)
Des Weiteren werden auf Anfrage folgende Wiegand-Datenformate unterstützt:
26 bit Format ( H10301 ): 8 Bit KC, 16 Bit MC
35 bit Format ( corporate 1000 Format ): 12 Bit KC, 20 Bit MC
37 bit Format ( H10320 ): 16 Bit KC, 19 Bit MC
40 bit Format: 16 Bit KC, 16 Bit MC
KC = Kunden Code; MC = Mitarbeiter Code
Abbildung 7: Standard-Wiegand
XXXXXXXXXXXXXXXXXXO
8
