eKey multi Bedienungsanleitung Seite 16

Bedienelemente und optische Signale an der Steuereinheit
Bedienelemente
LCD-Anzeige und 4
Tasten
Tabelle 5: Bedienelemente der Steuereinheit

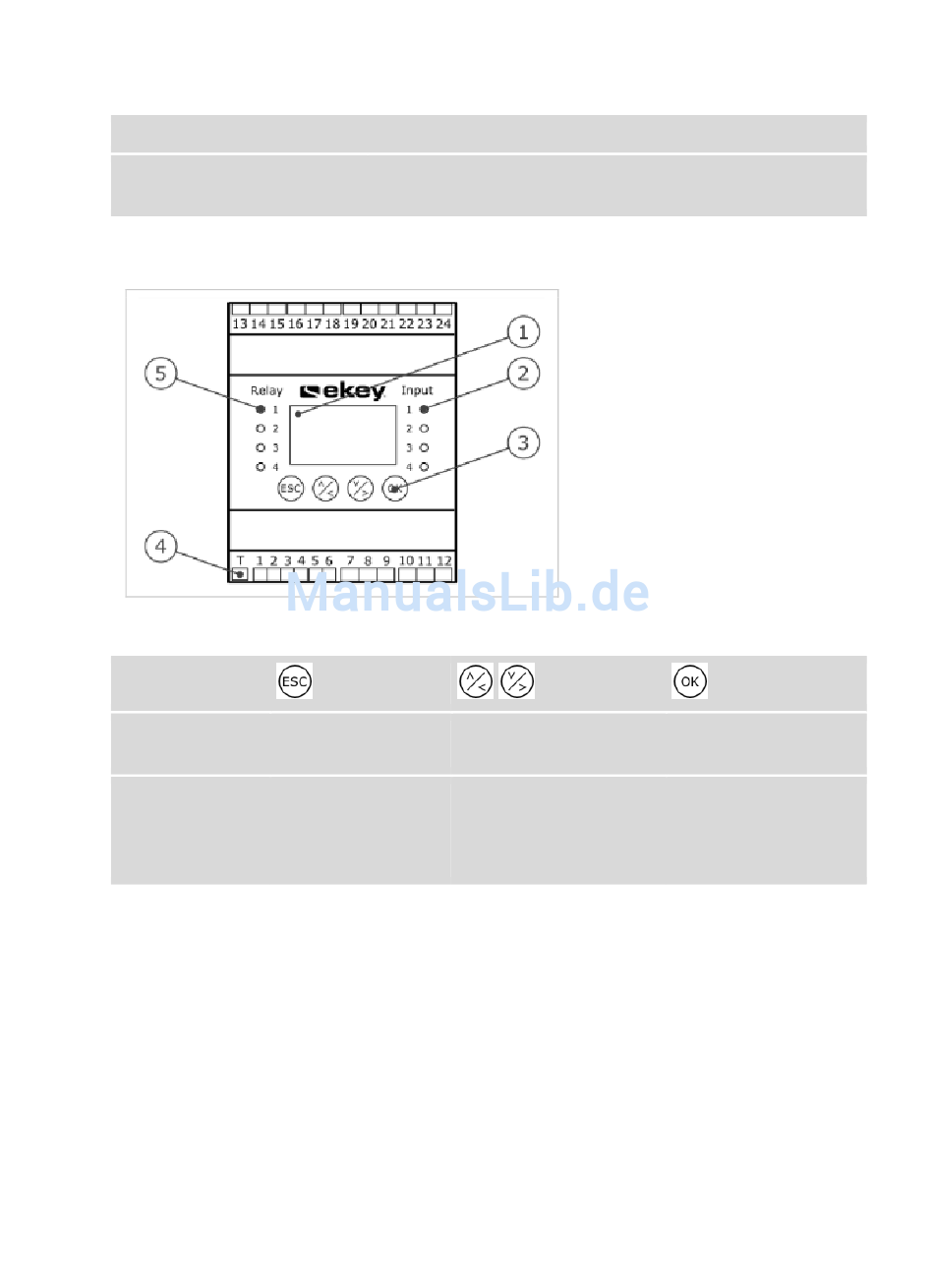

Abb. 6: Übersicht der ekey multi SE REG 4
Taste
Bezeichnung ESC
Funktion Verlassen einer
Menüebene,
Abbruch von
Eingaben.
Tabelle 6: Tasten der Steuereinheit
Die Status-LEDs signalisieren folgende Zustände:
□ den Zustand des Relais. Die Status-LED leuchtet grün, wenn das
zugehörige Relais aktiv ist;
□ den Zustand des digitalen Einganges. Die Status-LED leuchtet rot, wenn der
zugehörige digitale Eingang aktiv ist (z.B. Türtaster).
Einführung ins System
Funktion
Programmierung und Parametrierung,
Relaissteuerung.
,
Pfeil nach oben, links,
unten, rechts
Navigation im Menü,
Einstellung von
Werten.
1 LCD-Anzeige,
hintergrundbeleuchtet
2 Status-LEDs für digitale
Eingänge (leuchten rot)
3 Tastenfeld
4 Kippschalter für
Terminierung
5 Status-LEDs für Relais
(leuchten grün)
OK
Wertübernahme,
Sprung in die
nächste Menüebene.
de│15
