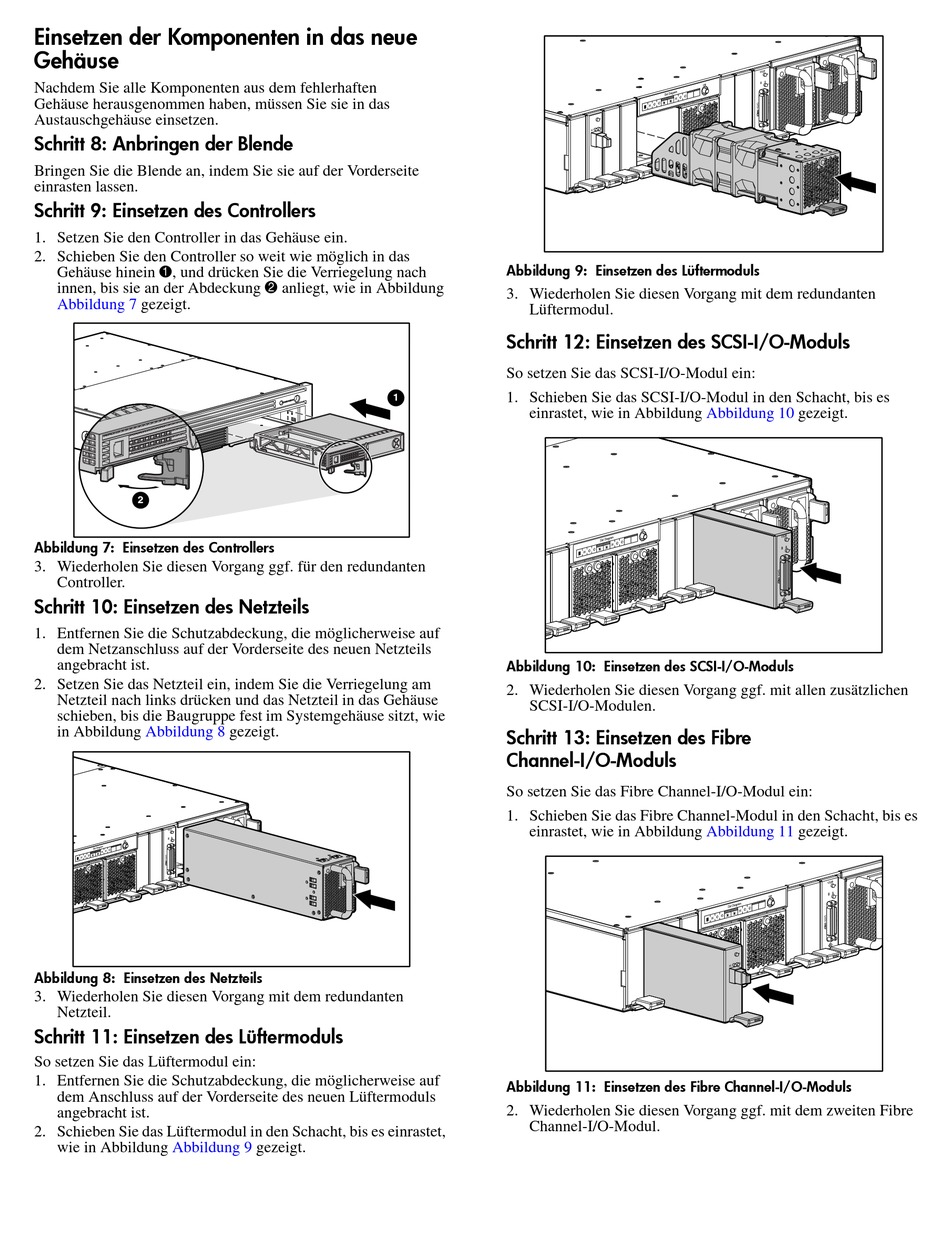

Einsetzen der Komponenten in das neue
Gehäuse
Nachdem Sie alle Komponenten aus dem fehlerhaften
Gehäuse herausgenommen haben, müssen Sie sie in das
Austauschgehäuse einsetzen.
Schritt 8: Anbringen der Blende
Bringen Sie die Blende an, indem Sie sie auf der Vorderseite
einrasten lassen.
Schritt 9: Einsetzen des Controllers
1. Setzen Sie den Controller in das Gehäuse ein.
2. Schieben Sie den Controller so weit wie möglich in das
Gehäuse hinein 1, und drücken Sie die Verriegelung nach
innen, bis sie an der Abdeckung 2 anliegt, wie in Abbildung
Abbildung 7 gezeigt.
2
Abbildung 7: Einsetzen des Controllers
3. Wiederholen Sie diesen Vorgang ggf. für den redundanten
Controller.
Schritt 10: Einsetzen des Netzteils
1. Entfernen Sie die Schutzabdeckung, die möglicherweise auf
dem Netzanschluss auf der Vorderseite des neuen Netzteils
angebracht ist.
2. Setzen Sie das Netzteil ein, indem Sie die Verriegelung am
Netzteil nach links drücken und das Netzteil in das Gehäuse
schieben, bis die Baugruppe fest im Systemgehäuse sitzt, wie
in Abbildung Abbildung 8
Abbildung 8: Einsetzen des Netzteils
3. Wiederholen Sie diesen Vorgang mit dem redundanten
Netzteil.
Schritt 11: Einsetzen des Lüftermoduls
So setzen Sie das Lüftermodul ein:
1. Entfernen Sie die Schutzabdeckung, die möglicherweise auf
dem Anschluss auf der Vorderseite des neuen Lüftermoduls
angebracht ist.
2. Schieben Sie das Lüftermodul in den Schacht, bis es einrastet,
wie in Abbildung Abbildung 9
1
gezeigt.
gezeigt.
Abbildung 9: Einsetzen des Lüftermoduls
3. Wiederholen Sie diesen Vorgang mit dem redundanten
Lüftermodul.
Schritt 12: Einsetzen des SCSI-I/O-Moduls
So setzen Sie das SCSI-I/O-Modul ein:
1. Schieben Sie das SCSI-I/O-Modul in den Schacht, bis es
einrastet, wie in Abbildung
Abbildung 10: Einsetzen des SCSI-I/O-Moduls
2. Wiederholen Sie diesen Vorgang ggf. mit allen zusätzlichen
SCSI-I/O-Modulen.
Schritt 13: Einsetzen des Fibre
Channel-I/O-Moduls
So setzen Sie das Fibre Channel-I/O-Modul ein:
1. Schieben Sie das Fibre Channel-Modul in den Schacht, bis es
einrastet, wie in Abbildung
Abbildung 11: Einsetzen des Fibre Channel-I/O-Moduls
2. Wiederholen Sie diesen Vorgang ggf. mit dem zweiten Fibre
Channel-I/O-Modul.
Abbildung 10 gezeigt.
Abbildung 11 gezeigt.
