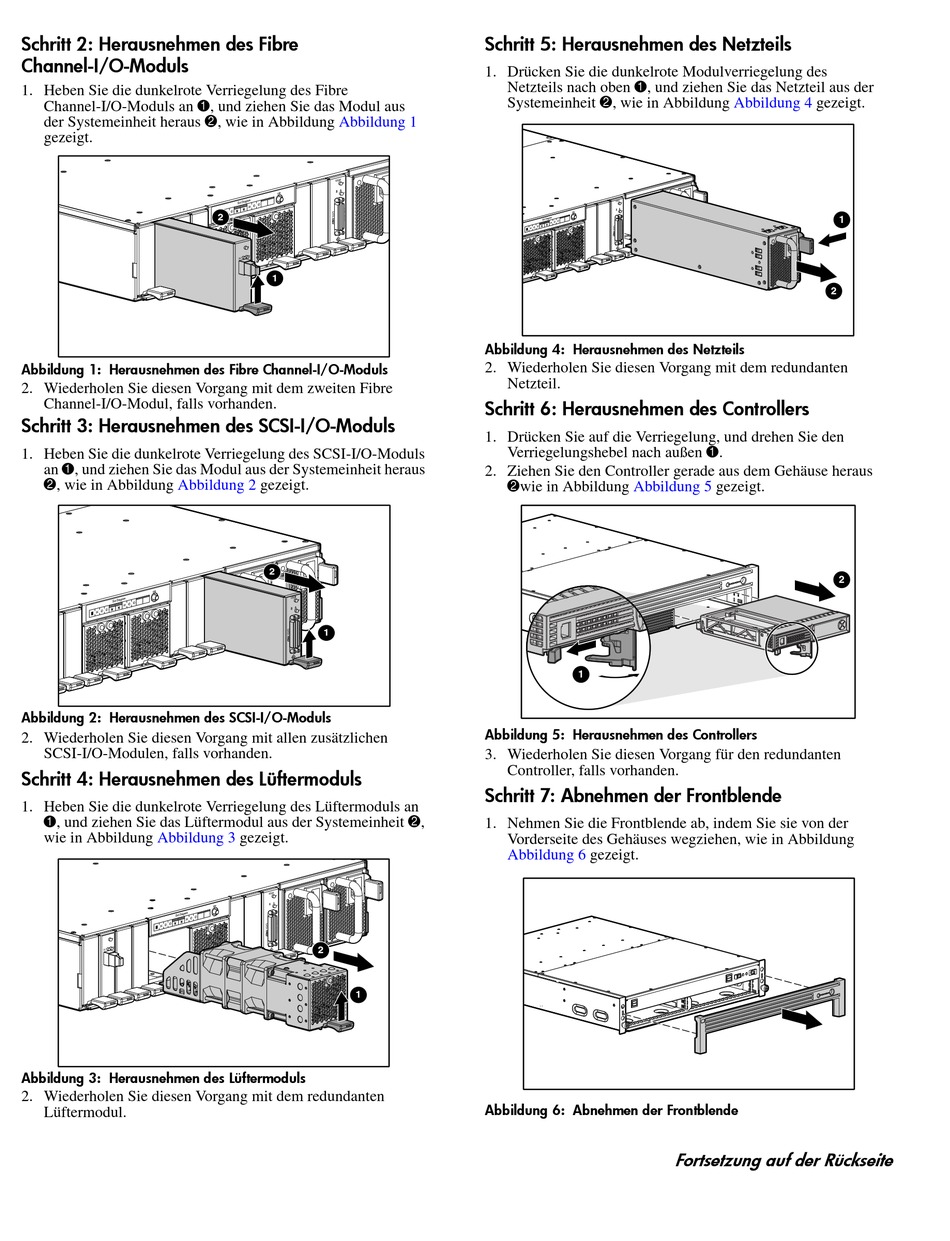

Schritt 2: Herausnehmen des Fibre
Channel-I/O-Moduls
1. Heben Sie die dunkelrote Verriegelung des Fibre
Channel-I/O-Moduls an 1, und ziehen Sie das Modul aus
der Systemeinheit heraus 2, wie in Abbildung
gezeigt.
Abbildung 1: Herausnehmen des Fibre Channel-I/O-Moduls
2. Wiederholen Sie diesen Vorgang mit dem zweiten Fibre
Channel-I/O-Modul, falls vorhanden.
Schritt 3: Herausnehmen des SCSI-I/O-Moduls
1. Heben Sie die dunkelrote Verriegelung des SCSI-I/O-Moduls
an 1, und ziehen Sie das Modul aus der Systemeinheit heraus
2, wie in Abbildung
Abbildung 2
Abbildung 2: Herausnehmen des SCSI-I/O-Moduls
2. Wiederholen Sie diesen Vorgang mit allen zusätzlichen
SCSI-I/O-Modulen, falls vorhanden.
Schritt 4: Herausnehmen des Lüftermoduls
1. Heben Sie die dunkelrote Verriegelung des Lüftermoduls an
1, und ziehen Sie das Lüftermodul aus der Systemeinheit 2,
wie in Abbildung Abbildung 3
Abbildung 3: Herausnehmen des Lüftermoduls
2. Wiederholen Sie diesen Vorgang mit dem redundanten
Lüftermodul.
Abbildung 1
2
1
gezeigt.
2
1
gezeigt.
2
1
Schritt 5: Herausnehmen des Netzteils
1. Drücken Sie die dunkelrote Modulverriegelung des
Netzteils nach oben 1, und ziehen Sie das Netzteil aus der
Systemeinheit 2, wie in Abbildung
Abbildung 4: Herausnehmen des Netzteils
2. Wiederholen Sie diesen Vorgang mit dem redundanten
Netzteil.
Schritt 6: Herausnehmen des Controllers
1. Drücken Sie auf die Verriegelung, und drehen Sie den
Verriegelungshebel nach außen 1.
2. Ziehen Sie den Controller gerade aus dem Gehäuse heraus
2wie in Abbildung
Abbildung 5
1
Abbildung 5: Herausnehmen des Controllers
3. Wiederholen Sie diesen Vorgang für den redundanten
Controller, falls vorhanden.
Schritt 7: Abnehmen der Frontblende
1. Nehmen Sie die Frontblende ab, indem Sie sie von der
Vorderseite des Gehäuses wegziehen, wie in Abbildung
Abbildung 6 gezeigt.
Abbildung 6: Abnehmen der Frontblende
Abbildung 4 gezeigt.
1
2
gezeigt.
2
Fortsetzung auf der Rückseite
