Elektrische Installation
Die easyFan-Einheiten sind nur in Verbindung mit einer Steuerung zu betreiben. Diese sind
separat erhältlich.
Bis zu vier easyFan-Einheiten können sternförmig an eine Steuerung angeschlossen
werden. Sollen mehr als vier easyFan-Einheiten in eine Wohneinheit integriert werden,
muss mit einer weiteren Steuerung ein zweites unabhängiges System aufgebaut werden.
Die Steuerung kann an einer beliebigen Stelle platziert werden. Die zu verlegenden
Leitungen müssen 3-polig sein, empfohlen wird eine Datenleitung des Typs LiYY. Um
eine ausreichende Spannungsversorgung zu gewährleisten darf die Leitungslänge von
Steuerung zur Lüfter-Einheit maximal 100 m betragen.

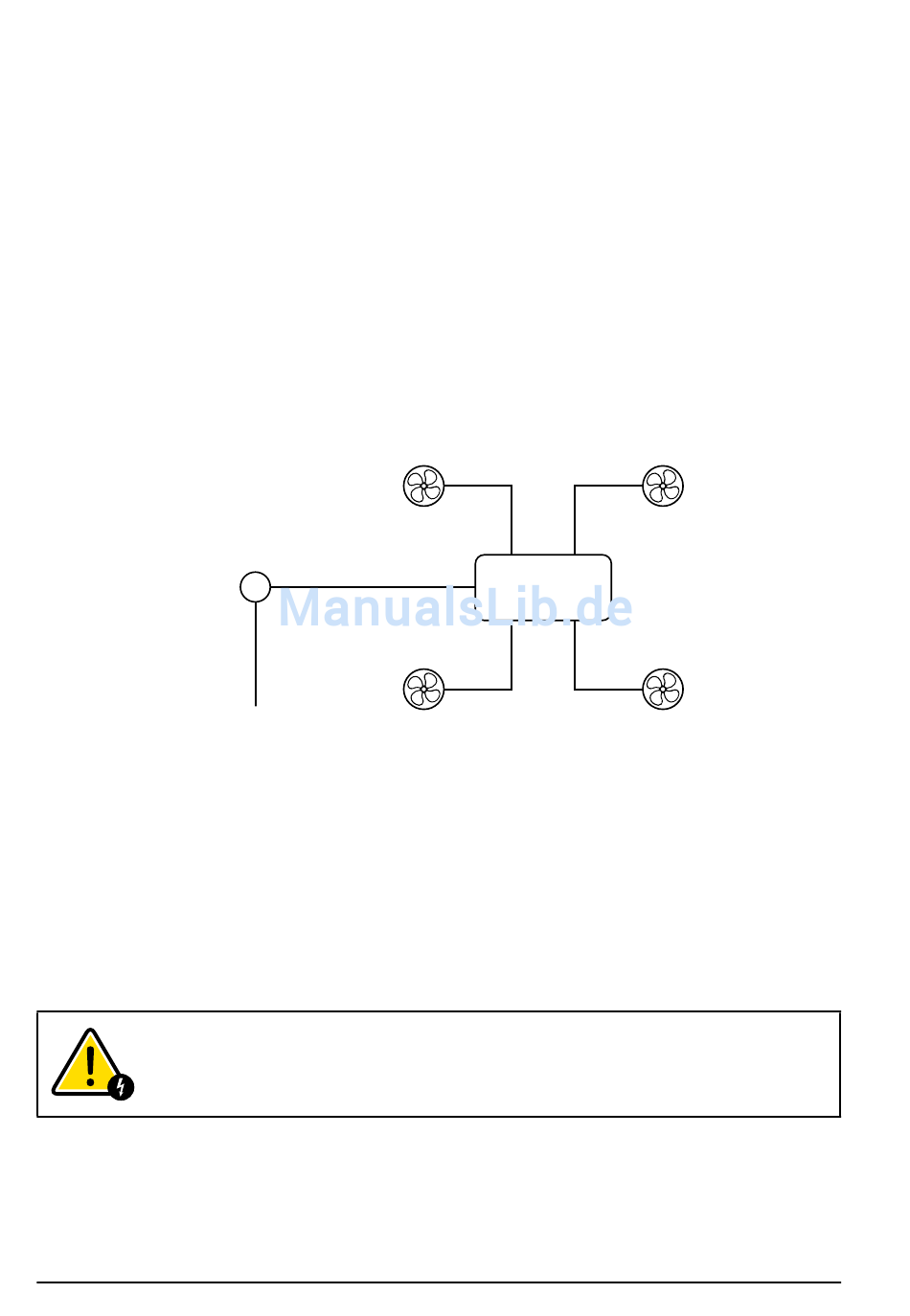

Beispiel für eine Verkabelung von vier easyFans
230 V AC
4.1
Montagevorschläge Steuerungseinheit
Setzen Sie die Steuerung auf Normhöhe in die Wand ein. In der tiefen Unterputzdose kann
ebenfalls das Netzteil platziert werden. Der Befestigungsrahmen muss korrekt ausgerich-
tet mit der Unterputzdose verschraubt werden, damit die Schnapphaken des Bedienteils
sicher einrasten können. Achten Sie darauf, dass die Unterseite der Bedien einheit frei
zugänglich ist und die Öffnung für den Feuchtigkeitssensor nicht verdeckt wird.
DER EINBAU IST SO AUSZUFÜHREN, DASS SICH DER 12 V AUSGANG UND DER
230 V EINGANG NICHT AUF DER GLEICHEN SEITE DES NETZTEILS BEFINDEN
(230 V UNTERHALB PLATZIEREN).
Anstelle eines Unterputz-Netzteils, können Sie auch ein Hutschienennetzteil verwenden.
Bei dieser Installationsart ist jedoch ein weiterer Schlitz bzw. Kabelkanal in der Wand zum
Sicherungskasten notwendig.
