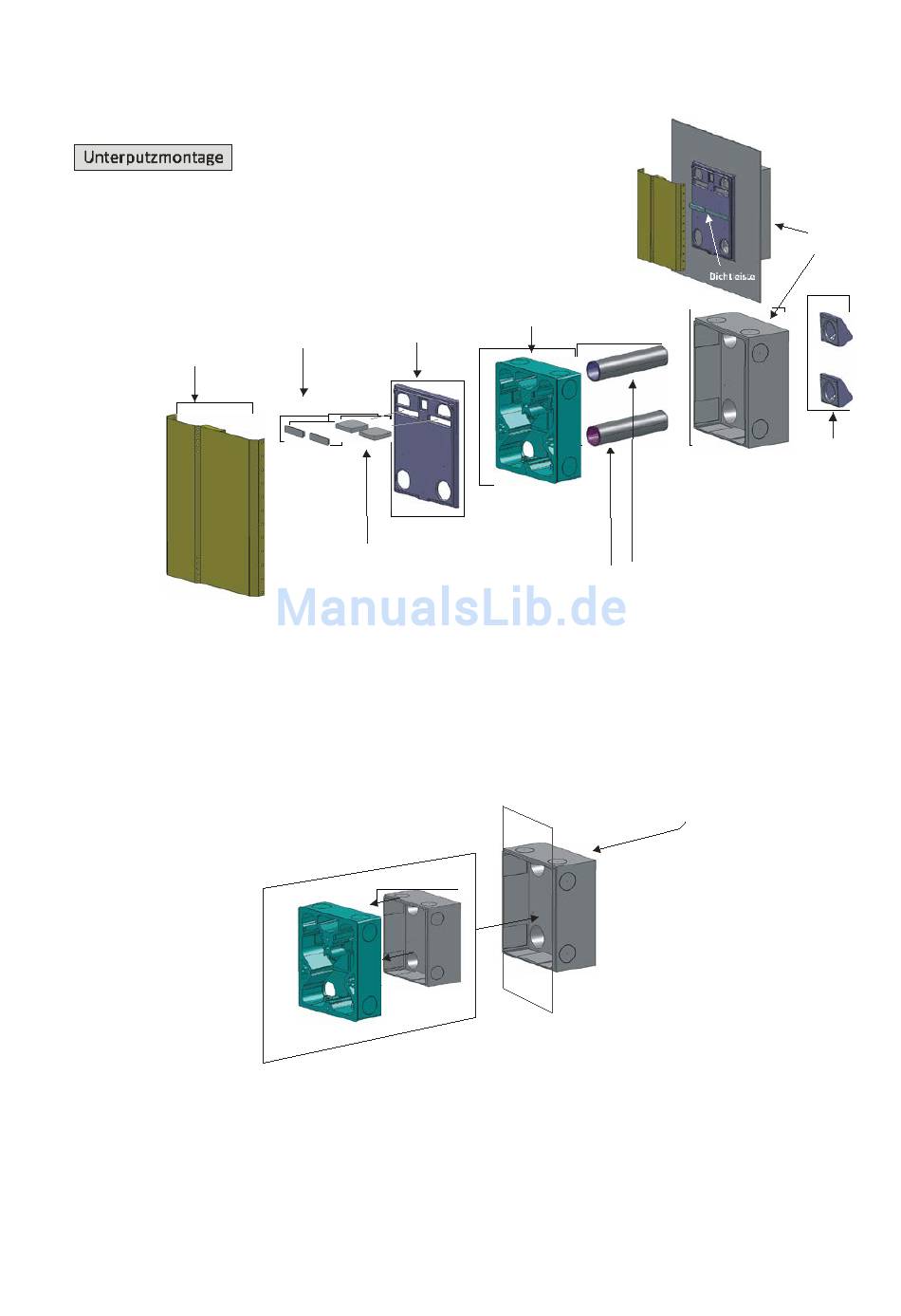

6.3 Unterputzinstallation
Designblende,
wird in die
Adapterplatte
eingehängt und
mit einem
Topfmagnet
fixiert.
Beide EPP , schall - und wärme isolierte Wanddruckführungen auf der Rückseite
des Lüfterghäuse, in die dafür vorgesehenen Aufnahmenut einstecken. Wichtig: Die untere EPP Wandhülse ( Fortluft ) hat ein
Kondensatrinne bereits innen im Rohr ! Die obere EPP Wandhülse nicht. Deshalb haben be ide
EPP Wandhülsen zwei unterschiedliche Fixiernasen.
Das elektr. Kabel durch die rückseitige Bohrung des Lüftergehäuses einführen. Damit das Lüftungsgerät
im Unterputzgehäuse fixiert ist, etwas Silikon in die Ecken des Unterputzhäuses geben.
Das komplette Lüftunsgerät iwird dann n das Unterputzgehäuse, bis zum Anschlag an den
umlaufenden Bund des Lüftergehäuses, eingeschoben.
Die evtl. überstehenden EPP Wandhülsen an der Außenwand abschneiden und umlaufend mit z.B. Silikon o.a.
fachgerecht abdichten.
Adapterplatte,
diese ist mit 4
Kreuzschlitzschrauben
auf dem Lüftungsgerät
befestigt.
Filterstopfen
Zu - und
Abluftfilter
Lüftungsgerät
Fox multi
Darstellung ohne
Aussenmantel
Schall - und wärmeisolierte
Wandhülsen EPP, 500 mm lang
Unterputzgehäuse,
raumseitig auf Wandfertigmaß einmauern.
Beachten Sie , dass kein Putz / Gips / Schmutz in das Innere
des Geäuses gelangt !
Elektr. Zuleitung ( Netz ) min. NYM 3 x 1,5 mm², hinten oben
auf der Rückseite einführen.
Unterputzgehäuse
2 Aussenwand-
hauben
AWH 125 D
