Kondensat-
ablauf
Außen- und Fortluft seitlich
6.2
Wenn das Bedienteil extern montiert werden soll, Kabel 4x0,5 mm²
durch die ovale Öffnung auf der Rückseite des Gerätes führen und
nach vorne ziehen.

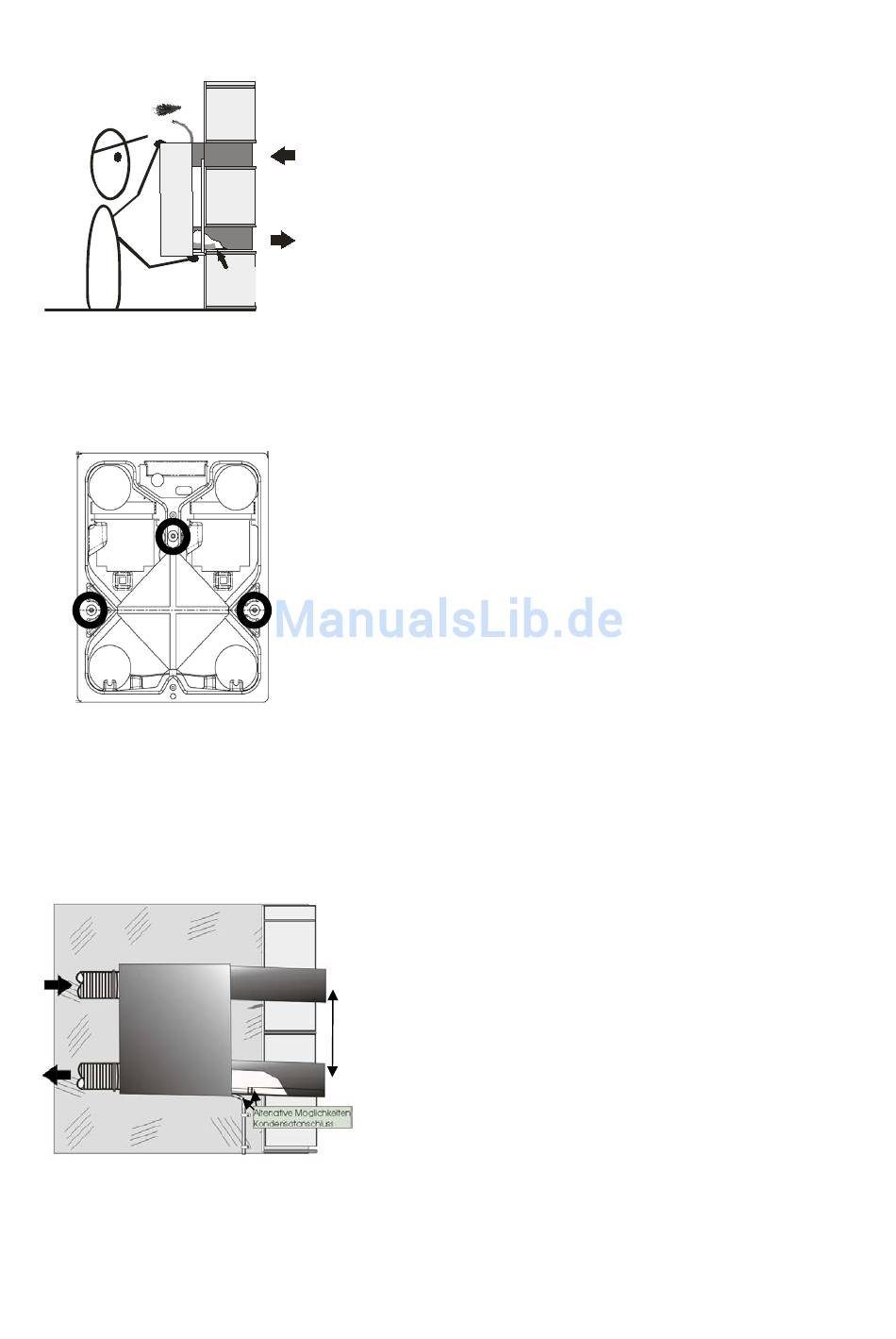

Das Lüftungsgerät mit den rückseitigen Wanddurchführungen in die
Kernbohrungen einführen, Gerät in die Haltelasche (unten) der
Montageplatte einschieben und auf die Montageplatte aufschieben.
Lüftungsgerät an den markierten Stellen mit den beigefügten
Gewindeschrauben M6 an der Montageplatte verschrauben.
Gegebenenfalls Kabel entsprechend der Bezeichnung auf der Platine
(L / N / PE bzw. BUS) anschließen.
Frontplatte des Gerätes wieder anbringen.
Wanddurchführungen mit Bauschutzstopfen verschließen.
Kernbohrungen Ø132 mit 406mm Höhenversatz und Abstand
Mittelpunkt zur Montagewand 80mm mit Gefälle nach außen bohren.
Beachten Sie, dass die Anschlussleitungen DN100 bis in die
Aussenwand dampfdiffusionsdicht gedämmt werden müssen.
Gerät wie oben beschrieben montieren.
Bei Kondensatabfuhr durch die Fortluftleitung auf konstantes Gefälle
406
achten. Wir empfehlen den Kondensatschlauch mit Dichtring
mm
(Lieferumfang) in das gerade Rohr (Innendurchmesser 15mm)
einzulegen.
Bei Kondensatabfuhr nach unten zu einer Abwasserleitung
Kondensatschlauch durch schräge Bohrung (Ø11mm bauseits)
knickfrei nach außen führen und mit Silikon abdichten. Anschluss an
Abwasserleitung über Siphon (siehe Seite 14)
