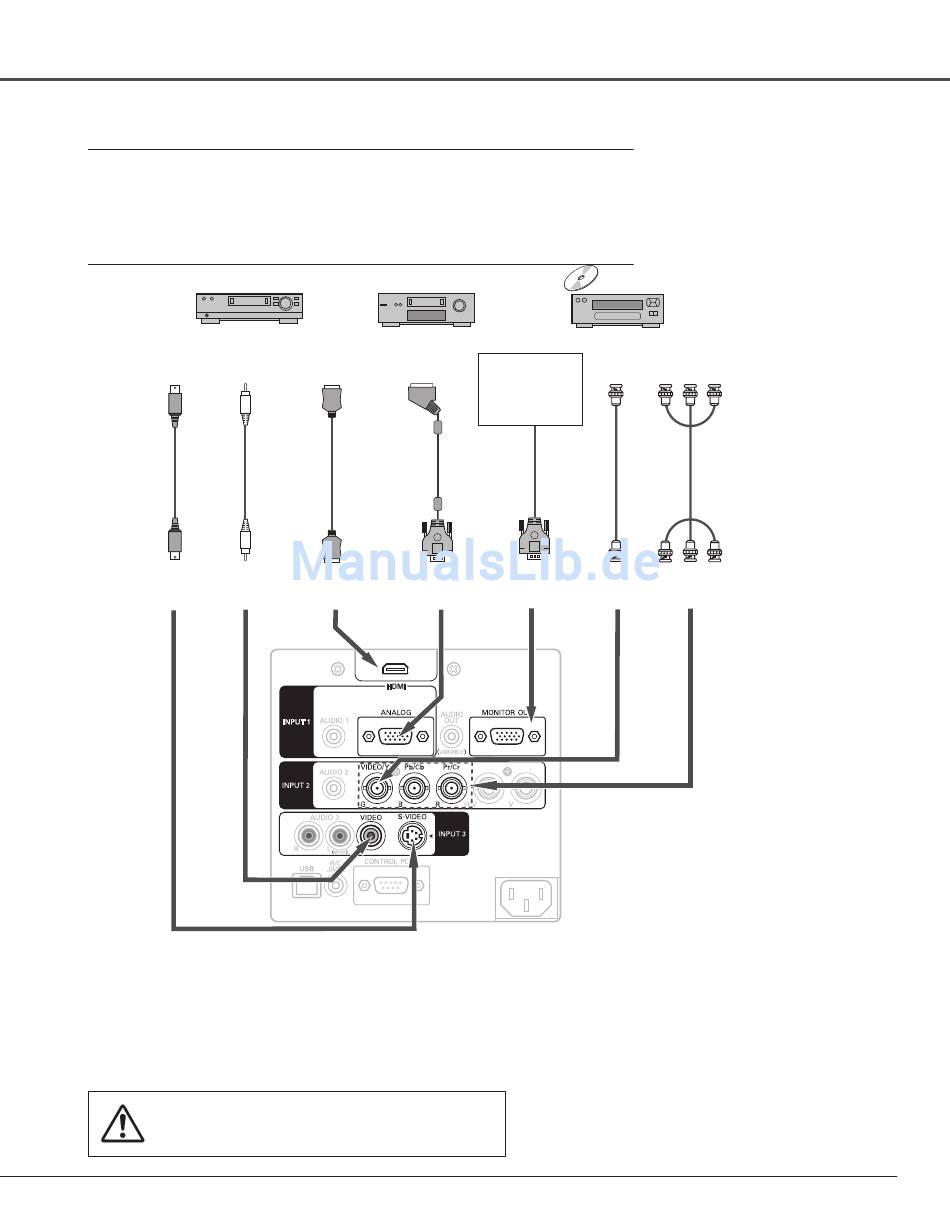

Anschluss von Videogeräten (Video, S-Video, Component, HDMI und RGB Scart)
Anschlusskabel
• Videokabel (RCA x 1)
• S-Videokabel
• HDMI-Kabel
(Die Kabel sind nicht im Lieferumfang des Projektors enthalten.)
S-Video-
Composite
Ausgang
Videoausgang
S-Video-
RCA-
Kabel
Kabel
S-VIDEO
VIDEO
✔Hinweise:
• Wenn mit dem Eingangsmenü "AUTO" eingestellt wird, hat der Anschluss
an der S-VIDEO-Buchse Vorrang über die VIDEO-Buchse (Seite 35).
• Falls bei den Einstellungen die Betriebsbereitschaft auf "Eco" eingestellt
ist, sind MONITOR OUT und AUDIO OUT deaktiviert. (Seite 56)
Vor dem Anschließen der Kabel müssen die Netzkabel
des Projektors und der externen Geräte aus der
Netzsteckdose gezogen werden.
• VGA-Scart-Kabel
• BNC-Kabel
21-poliger
RGB-Scart-
Digitalausgang
Ausgang
VGA-
HDMI-
Scart-
Kabel
Kabel
ANALOG
HDMI
IN
Composite
Siehe Tabelle
Videoausgang
der MONITOR
OUT-Signale.
(nächste Seite).
VGA-
BNC-
BNC-
Scart-
Kabel
Kabel
Kabel
MONITOR
Y Pb/Cb Pr/Cr
VIDEO
OUT
Installation
Videokomponentenausgang
(Y, Pb/Cb, Pr/Cr)
21
