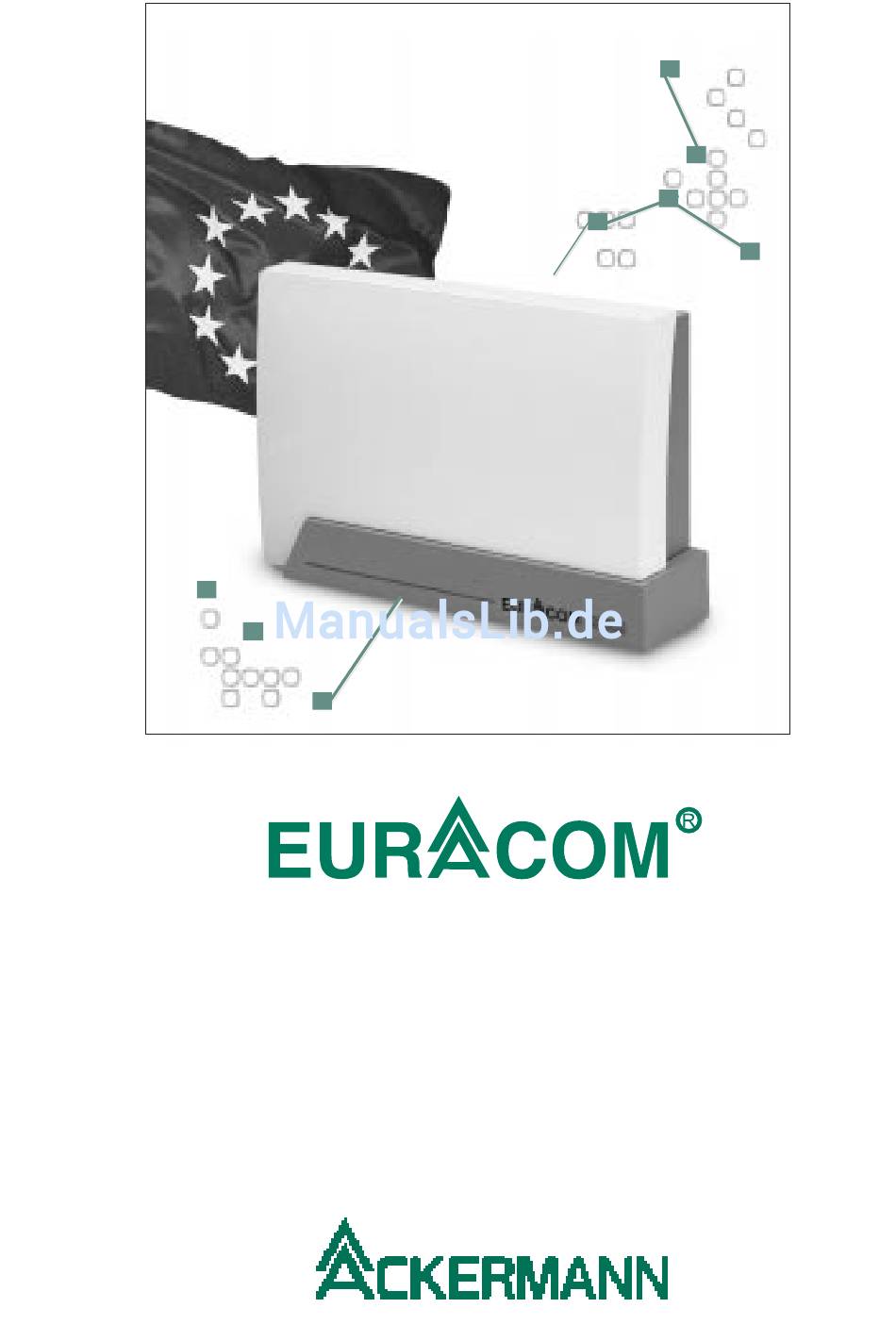

- Seite 1 180F, 181F, 182F, 180, 181, 182 Montage der ISDN-Tk-Anlagen Systeme - die verbinden...
-
Seite 2: Wichtige Hinweise Vorab
Wichtige Hinweise vorab Zur Inbetriebnahme Ihrer Telekommunikationsanlage (Tk-Anlage) ist eine Personen- zulassung nicht erforderlich, da Ihre Anlage mittels Steckvorrichtung direkt an die Abschlußeinrichtung (NTBA) Ihres Netzanbieters anschaltbar ist. Betreiben Sie Ihre Anlage mit zwei oder mehr Basisanschlüssen, ist die Installation von einem dafür zugelassenen Fachbetrieb auszuführen. -
Seite 3: Inhaltsverzeichnis
Inhalt Bevor Sie loslegen Was Sie auf jeden Fall lesen sollten Erklärung der Symbole EURACOM Lieferumfang prüfen montieren Ans Stromnetz anschließen Montageort auswählen An die Wand montieren EURACOM Anschlußsysteme EURACOM 18x und 18xF - einrichten Unterschiede Anschlußklemmen-Beschreibung Und so schließen Sie die Tk-Anlage an Analoge Teilnehmer anschließen Anschließen und Lösen der analogen Teilnehmer bei einer EURACOM 18xF... -
Seite 4: Euracom
Zwei Tk-Anlagen vernetzen Möglichkeiten der Vernetzung Anschlußvarianten für vernetzte Anlagen EURACOM 181F, 181, 182F, 182 als Masteranlage einrichten EURACOM 180F, 180, 181F, 181, 182F, 182 als Slaveanlage einrichten Vernetzte Anlagen verdrahten Vernetzte Anlagen konfigurieren EURACOM Was kann man nachrüsten, und was... -
Seite 5: Bevor Sie Loslegen
Mit der Ackermann EURACOM 180F, 181F, 182F bzw. der EURACOM 180, 181, 182 haben Sie sich für ein hochwertiges und zukunftssicheres Produkt entschieden. Dieses Gerät bietet Ihnen alle Vorteile des digitalen Euro-ISDN-Netzes (DSS1) bei Anschluß an einem Mehrgeräte- oder Anlagenanschluß – und das bei weiterer Ver- wendung Ihrer bereits vorhandenen analogen Endgeräte. -
Seite 6: Lieferumfang Prüfen
Lieferumfang prüfen Prüfen Sie den Lieferumfang anhand Ihrer Bestellung.Folgende Teile müssen in je- dem Fall im Lieferumfang enthalten sein: • EURACOM-Tk-Anlage • Gebrauchsanweisung „Montage” • Gebrauchsanweisung „Konfiguration” • Gebrauchsanweisung „Bedienung” • CD mit PC-Programmen im Umschlag der Gebrauchsanweisung „Konfiguration“ • -Verbindungskabel •... -
Seite 7: An Die Wand Montieren
An die Wand montieren ACHTUNG! Achten Sie beim Bohren von Montagelöchern auf verdeckte Leitungen wie z.B. Strom-, Wasser- oder Gasleitungen. Befestigen Sie die Anlage bei Unterputzleitungen so, daß die entsprechenden Leitungen durch die Klemmraumöffnung der Unterseite laufen. Ihre Anlage können Sie an drei Befestigungspunkten an eine Wand wie folgt schrauben: s Abdeckkappe der Tk-Anlage entfernen. -
Seite 8: Anschlußsysteme Euracom 18X Und 18Xf - Unterschiede
Anschlußsysteme EURACOM 18x und 18xF - Unterschiede Entsprechend dem Typ Ihrer Tk-Anlage finden Sie zwischen den EURACOM 18xF und den EURACOM 18x -Systemen eine unterschiedliche Anschlußtechnik vor. Speziell im Anschlußbereich der analogen Ports unterscheiden sich beide Anlagen- typen in der Anschlußtechnik. Anschlußsystem einer EURACOM 18x Die Ausführung des Anschlußes für die analogen Teilnehmer (auch analoge Ports genannt) erfolgt über eine 16-polige steckbare Schraubklemme. -
Seite 9: Anschlußklemmen-Beschreibung
Anschlußklemmen - Beschreibung 2.TFE 1.TFE 8 analoge 2.RS232 1.So 3.So 1.RS232 2.So Anschlußname Klemmenbezeichnung Wofür ist der Anschluß? 1. ISDN-Schnittstelle, Basisnetz- anschluß (Westernbuchse) a1 b1 a2 b2 Anschluß für internen / externen ISDN-Port (EURACOM 181F, 181) a1 b1 a2 b2 Anschluß... -
Seite 10: Und So Schließen Sie Die Tk-Anlage An
(im Lieferumfang enthalten). Auf den Schraubklemmen ist die Klemmen- bezeichnung aufgedruckt. Wenn Sie eine EURACOM 180F/181F oder 182F installieren, dann verdrah- ten Sie die Anschlußleitungen der analogen Teilnehmer mit den Steck- klemmen und alle anderen Anschlußleitungen mit den steckbaren Schraub- klemmen (im Lieferumfang enthalten). -
Seite 11: Analoge Teilnehmer Anschließen
Analoge Teilnehmer anschließen Sie können 8 analoge Teilnehmer anschließen, die Sie entsprechend der Anschluß- zeichnung mit den beiden Anschlußdrähten an die gewünschten Steckklemmen (Port 1 bis Port 8) anschließen. Die Polung der Drähte spielt keine Rolle. a1 b1 a2 b2 a3 b3 a4 b4 a5 b5 a6 b6 a7 b7 a8 b8 Port1 Port2 Port3 Port4 Port5 Port6 Port7 Port8 Steckerleistenbelegung einer EURACOM 18xF für den Anschluß... -
Seite 12: Interne Isdn-Teilnehmer Anschließen
Interne ISDN-Teilnehmer anschließen An jedem internen S -Bus können Sie bis zu 12 ISDN-Anschlußdosen verlegen und an diesen Dosen bis zu 8 ISDN-Endgeräte, zB. ISDN-Telefone, ISDN-PC-Karten, betreiben. Sie können auch ISDN-Geräte benutzen, die nicht über eine eigene Strom- versorgung verfügen. Dabei sind folgende Kombinationen möglich: •... -
Seite 13: Internen S -Bus Für Endgerätebetrieb Verdrahten
Internen S -Bus für Endgerätebetrieb verdrahten s Verdrahten Sie den internen S -Bus entsprechend den unten dargestellten Anschlußzeichnungen. s Schalten Sie an der letzten Anschlußdose zwischen den Klemmen 3/6 und 4/5 bzw. 1a/1b und 2a/2b je einen Widerstand mit dem Wert 100 Ohm (Belastbar- keit mindestens 0,25 Watt). -
Seite 14: Externe Musikquelle Für Wartemusik Anschließen
Externe Musikquelle für Wartemusik anschließen Sie können an Ihre Tk-Anlage eine externe Musikquelle anschließen, z.B. CD-Spieler oder Tonbandgerät. Ihre Anrufer hören dann, während sie in Rückfrage gehalten werden, eine individuelle Musik (auch MOH = Music on Hold genannt) oder eine Ansage über Ihr Unternehmen. -
Seite 15: Türstation (Tfe) Anschließen
Sie in diesem Fall den Klingeltaster und den Türöffner separat an. Weitere Informa- tionen hierzu erhalten Sie aus der Herstellerdokumentation der entsprechenden Türfreisprecheinrichtung. Auf unserer Homepage im Internet (http://www.ackermann.com) finden Sie Beispiele zur Anschaltung verschiedener Türstationen. Bei Ihrer Tk-Anlage stehen Ihnen zwei komplette separat steuerbare Türstations- anschlüsse zur Verfügung. -
Seite 16: Tk-Anlage Auf Türstationsbetrieb Einstellen
Tk-Anlage auf Türstationsbetrieb einstellen Haben Sie eine Türstation (TFE) installiert, so können Sie diese entweder über den analogen Port 1 oder über das MD-Zusatzmodul (Zubehör) nutzen. TFE-Betrieb mit MD-Modul Vorteil: Ihnen geht kein analoger Port für die TFE verloren. Sie können weiterhin 8 analoge Endgeräte anschließen. -
Seite 17: Fernmeldebetriebserde Anschließen
Fernmeldebetriebserde anschließen Ihre Tk-Anlage benötigt zum Potentialausgleich eine Fernmeldebetriebserde (FE). s Schließen Sie die FE mit einer 1,5-mm -Leitung wie in nachfolgender Abbildung an Ihre Tk-Anlage an. s Schließen Sie das andere Ende der FE an der Gebäude- oder Etagenerde an, jedoch auf keinen Fall an einem Schutzleiter. -
Seite 18: Pc Und Drucker Anschließen
PC und Drucker anschließen Über die RS-232-Schnittstelle können Sie mit einem entsprechenden Kabel (Liefer- umfang) Ihre Tk-Anlage mit einem PC und einem Drucker verbinden. Die Schnitt- stellen-Parameter Ihrer Tk-Anlage können Sie an die Parameter Ihres PCs anpassen (--> Gebrauchsanweisung „Konfiguration“, Seite 44). Hat Ihr PC einen 9poligen Anschluß, verwenden Sie das beigefügte V24-Kabel. -
Seite 19: Euro-Isdn-Anschluß Herstellen
Führen Sie das andere Kabelende in die Buchse des von Ihrem Netzanbieter installierten Euro-ISDN-Basisanschlusses (NTBA) und rasten Sie den Stecker dort ein. NTBA Anschluß der Tk-Anlage an den NTBA Anschlußvarianten für EURACOM 180F, 180 ISDN-Basisanschlußarten EURACOM 180F a) 1 Mehrgeräteanschluß EURACOM 180 b) 1 Anlagenanschluß... -
Seite 20: Anschlußvarianten Für Euracom 181F, 181
Euro-ISDN-Anschluß herstellen Anschlußvarianten für EURACOM 181F, 181 ISDN-Basisanschlußarten EURACOM 181F a) 1 Mehrgeräteanschluß EURACOM 181 b) 1 Anlagenanschluß Auslieferungszustand ISDN-Basisanschlußarten EURACOM 181F a) zweimal Mehrgeräteanschluß EURACOM 181 b) zweimal Anlagenanschluß c) einmal Anlagenanschluß, einmal Mehrgeräteanschluß HINWEIS! Wenn Sie Ihre Tk-Anlage in der oben dargestellten Konstellation betreiben möchten, muß... -
Seite 21: Anschlußvarianten Für Euracom 182F, 182
Euro-ISDN-Anschluß herstellen Anschlußvarianten für EURACOM 182F, 182 ISDN-Basisanschlußarten EURACOM 182F a) 1 Mehrgeräteanschluß EURACOM 182 b) 1 Anlagenanschluß Auslieferungszustand ISDN-Basisanschlußarten EURACOM 182F a) zweimal Mehrgeräteanschluß EURACOM 182 b) zweimal Anlagenanschluß c) einmal Anlagenanschluß, einmal Mehrgeräteanschluß HINWEIS! Wenn Sie Ihre Tk-Anlage in der oben dargestellten Konstellation betreiben möchten, muß... - Seite 22 Euro-ISDN-Anschluß herstellen ISDN-Basisanschlußarten EURACOM 182F a) dreimal Mehrgeräteanschluß EURACOM 182 b) dreimal Anlagenanschluß c) zweimal Anlagenanschluß, einmal Mehrgeräteanschluß d) einmal Anlagenanschluß, zweimal Mehrgeräteanschluß HINWEIS! Wenn Sie Ihre Tk-Anlage in der oben dargestellten Konstellation betreiben möchten, muß die Installation von einem dafür zugelassenen Fachbetrieb erfolgen.
-
Seite 23: Mehrgeräteanschluß
Euro-ISDN-Anschluß herstellen Mehrgeräteanschluß An einem ISDN-Mehrgeräteanschluß (Punkt-zu-Mehrpunktanschluß) können Sie bis zu 8 ISDN-Endgeräte anschließen. Hierbei muß die Tk-Anlage das letzte Gerät am Bus sein, da die Anlage den Busabschluß enthält. ISDN-Mehrgeräteanschluß – Punkt-zu-Mehrpunktanschluß Anlagenanschluß An einem Anlagenanschluß (Punkt-zu-Punktanschluß) können Sie nur ein Gerät, in der Regel eine Tk-Anlage, anschließen. -
Seite 24: Euracom 181F, 182F
Netzausfall und Notbetriebsfunktion bei EURACOM 181F, 182F Ihre Tk-Anlage wird von der 230-Volt-Netzspannung gespeist. Fällt die Netzversor- gung einmal aus, ist Ihre Tk-Anlage nicht betriebsfähig. Sie speichert jedoch alle programmierten Konfigurationsmerkmale, Teilnehmerdaten und ihre Rufumleitungen. Notbetriebsfunktion Im Falle eines Netzspannungsausfalls können Sie bei der EURACOM 181F und 182F einen notspeiseberechtigten ISDN-Apparat am zweiten S -Port Ihrer Tk-Anlage betreiben. -
Seite 25: Zwei Tk-Anlagen Vernetzen
DieTabelle auf der nächsten Seite zeigt Ihnen die Vernetzungsmöglichkeiten einzelner Tk-Anlagen. Sie können daraus erkennen, daß die Tk-Anlagen EURACOM 141 und EURACOM 180F, 180 nur als Slave-Anlage (B-Anlage) betrieben werden können. Das Kreuz gibt jeweils an, ob der angegebene S -Port als interner, externer oder quervernetzter Port eingesetzt werden kann. - Seite 26 Möglichkeiten der Vernetzung Vernetzungsbeispiel EURACOM S -Port A-Anlage B-Anlage intern extern quer intern extern quer 180F, 180 181F, 181 182F, 182 260F, 260 261F, 261 262F, 262 Vernetzungsmöglichkeiten HINWEISE! • Wie die Teilnehmer und externen Ports auf die beiden Anlagen verteilt werden, ist Ihnen freigestellt.
-
Seite 27: Anschlußvarianten Für Vernetzte Anlagen
Anschlußvarianten für vernetzte Anlagen Sie können Ihre Tk-Anlage als Master- oder Slave-Anlage konfigurieren. HINWEIS! Die EURACOM 180F, 180 kann nicht als Master-Anlage konfiguriert werden. EURACOM 181F, 181, 182F, 182 als Masteranlage einrichten Der ISDN-Port für die Vernetzung kann Port 2 bis Port 3 sein. Die Einstellung des verwendeten ISDN-Ports muß... -
Seite 28: Euracom 180F, 180, 181F, 181, 182F, 182
EURACOM 180F, 181F, 182F, 180, 181, 182 als Slaveanlage einrichten Sie können jeden Port als Querport nutzen. ACHTUNG! Gerät kann durch elektrostatische Entladung beschädigt werden. Unmittelbar vor Beginn der Montage und Installation geerdeten, metal- lischen Gegenstand berühren (z.B. Wasserleitung oder Heizungsrohr). -
Seite 29: Vernetzte Anlagen Verdrahten
Vernetzte Anlagen verdrahten Bei der Verdrahtung haben Sie je nach verwendeten S -Ports für die Quervernet- zung zwei Möglichkeiten, die Tk-Anlagen zu verbinden. Bei der Slave-Anlage kön- nen Sie die Verbindung über einen Western-Stecker (Vernetzung über Port 1) oder über die Klemmleiste herstellen. Die nachfolgende Abbildung zeigt Ihnen, wie Sie die Verbindungskabel anschalten. -
Seite 30: Was Kann Man Nachrüsten, Und Was Bringt Es
EURACOM 181F, 181 ein MS -Modul anschließbar MD-Modul für den Anschluß einer weiteren Türfreisprecheinrichtung für: EURACOM 180F, 180, 181F, 181, 182F, 182, ein MD-Modul anschließbar s Zum Aufrüsten Ihrer Tk-Anlage stecken Sie die Module in die dafür vorgesehenen Steckplätze. Darstellung der Modulsteckplätze im Tk-Anlagen-Innenraum... -
Seite 31: Ms -Modul Nachrüsten
-Modul nachrüsten Rüsten Sie MS -Module nach, wenn Ihre Tk-Anlage ein oder zwei zusätzliche -Schnittstellen erhalten soll. ACHTUNG! Ziehen Sie unbedingt den Netzstecker, bevor Sie das Gerät öffnen! ACHTUNG! Gerät kann durch elektrostatische Entladung beschädigt werden. Unmittelbar vor Beginn der Montage und Installation geerdeten, metal- lischen Gegenstand berühren (z.B. -
Seite 32: Md-Modul Nachrüsten
Jumper-Position für den Betreib als externe ISDN-Schnittstelle für den Basisanschluß s Stecken Sie nun das Modul in den Steckplatz mit der Bezeichnung „2. S “. Ist dieser belegt, verwenden Sie Steckplatz „3. S “. s Anschließend muß Ihre Tk-Anlage neu konfiguriert werden. Mehr dazu, lesen Sie in der Gebrauchsanweisung „Konfiguration“. -
Seite 33: Technische Daten
Technische Daten Gehäuse: Abmessungen: 360 x 252 x 92 mm (Breite x Höhe x Tiefe) Material: Bayblend FR 110 (flammgeschützt) Gewicht: 2 kg Umgebungstemperatur: 5 °C bis 40 °C Betrieb: -25 °C bis +70 °C Lagerung: Belüftung: Wärmeübertragung (Luftkühlung) Relative Luftfeuchtigkeit: °... - Seite 34 Technische Daten Interne analoge Endgeräte-Schnittstelle: TNV-Stromkreis Wahlverfahren: MFV: Flashtastenerkennung: 80 msec Hook Flash: 150 - 900 msec oder: IWV: Erdtastenersatz mit Wahl der Ziffer „1“ oder Hook Flash Speisung: 34V +4% / -7% (strombegrenzt mit max. 34 mA) Rufspannung: 30 bis 41 VAC an 1,8 kOhm + 1µF je Port Gebührenimpuls 16 kHz, -14 dB an Zr (950 mV) Reichweite: 2 x 200 Ohm...
-
Seite 35: System 181F, 181 Und 182F, 182 Mit Variablen Digitalen Euro-Isdn-Anschlüssen
Technische Daten System 181F, 181 und 182F, 182 mit variablen digitalen Euro-ISDN-Anschlüssen Schnittstelle (2. S und 3. S -Modul, SELV-Stromkreis Intern: nach ETS 300 012 Speisung: 41 V +/- 5% ( max. 100 mA ) Protokoll: DSS1 (ETS 300125 und ETS 300102) Betriebsart: Mehrgeräteanschluß... - Seite 36 Notizen...
