Inhaltszusammenfassung für Maxxus TX 4.1

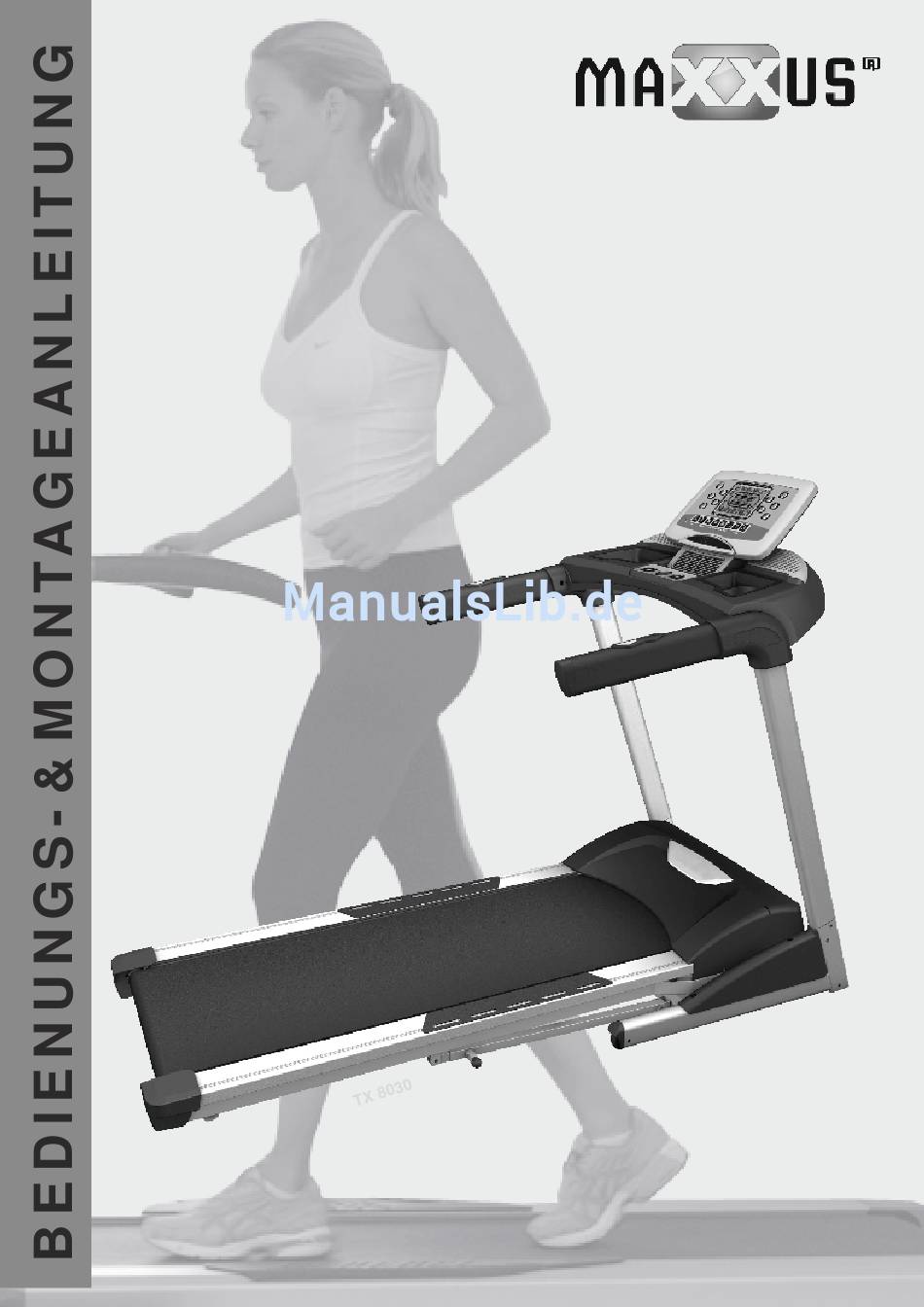

- Seite 1 TX 4.1 Laufband...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet. Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein. -
Seite 4: Geräteübersicht
Geräteübersicht Cockpit Ablagefach Ventilator Handlauftasten / Handpulssensor Safety Key Seitenrahmen Motorgehäuse Trittfläche Lauffläche Klappmechanismus Montagematerial & Zubehör eil-Nr. 74 - 4 Stück Teil-Nr. 99 - 14 Stück Teil-Nr. 125 - 2 Stück Teil-Nr. 126 - 2 Stück Blechschraube Inbusschraube Inbusschraube Inbusschraube 3,5 x 12 5/16"... -
Seite 5: Montage
Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile . - Seite 6 Montage Schritt 3: ACHTUNG: Sollte der bei Schritt 1 verwendeten Hilfsdraht sich noch am Steuerungskabel (53) befinden haben, so entfernen Sie diese unbedingt, bevor Sie mit Schritt 5 fortfahren. Für diesen Arbeitsschritt benötigen Sie zwei Personen. Während Person A den Cockpitrahmen (6) hält, verbindet Person B das rechts aus dem Cockpitrahmen (6) ragende Kabel (53) mit dem entsprechenden Kabel (55), das oben aus den rechten Seitenrahmen (4) ragt.
- Seite 7 Montage Schritt 5: Setzen Sie nun die Abdeckkappen (130-rechts/129-links) seitlich, wie im Bild gezeigt am Cockpitrahmen ein und befestigen Sie diese mit je zwei Blechschrauben (74). Schritt 6: Verbinden Sie die Kabel die aus dem Cockpit (21) ragen, mit den entsprechenden Kabeln, die aus dem Cockpitrahmen (6) ragen.
-
Seite 8: Klappmechanismus
Klappmechanismus Klappmechanismus Die Lauffläche Ihres Laufbandes ist klappbar und somit platzsparend unterzubringen. Befolgen Sie bitte unbedingt nachfolgend aufgelistete Punkte, bevor Sie die Lauffläche hochklappen: _ Überprüfen Sie die Steigungseinstellung des Laufbandes, diese muss vor dem Hochklappen der Lauffläche auf 0% sein. _ Das Laufband muss vor dem Hochklappen der Lauffläche über den ON/OFF-Schalter ausgeschaltet werden. -
Seite 9: Safety Key & Verhalten Im Notfall
Saftey Key Safety Key Der Betrieb des Laufbandes ist nur dann möglich, wenn am Kontaktpunkt des Cockpits der Safety Key ordnungsgemäß angebracht wurde. Wenn sich der Safety Key nicht mehr auf dem Kontaktpunkt befindet, stoppt das Laufband automatisch. Vor jedem Training ist darauf zu achten, dass die Schnur des Safety Keys mit dem Clip an der Kleidung befestigt wird. -
Seite 10: Pflege, Reinigung & Wartung
Pflege, Reinigung & Wartung ACHTUNG Bevor Sie Pflege-, Reinigungs-, Wartungs-, Reparatur- oder vergleichbare Arbeiten an Ihrem Trainingsgerät ausführen, schalten Sie Ihr Trainingsgerät aus und entfernen das Netzkabel. Überprüfen Sie vor Beginn der geplanten Arbeiten unbedingt, dass Ihr Trainingsgerät vollständig vom Stromnetz getrennt und ausgeschaltet ist. -
Seite 11: Schmierung Des Laufgurtes
Schmierbereich Verwenden Sie zum Schmieren der Laufmatte nur die beigefügte Silikonflasche, oder das MAXXUS™ Silikonöl (erhältlich unter www.maxxus.de). Verwenden Sie auf keinen Fall andere Silikon- oder Schmiermittel! Nachdem Sie den Schmiervorgang beendet haben, lassen Sie das Laufband mit einer Geschwindigkeit von 4 km/h ca. -
Seite 12: Justierung Des Laufgurtes
Justieren des Laufgurtes Das Laufband muss immer ausgeschaltet und das Netzkabel von der Steckdose getrennt sein, bevor Wartungs-, Reiningungs-, Reparatur- oder sonstige Arbeiten durchgeführt werden! Der Laufgurt sollte immer mittig und gerade laufen um eine möglichst lange Lebensdauer zu erreichen. Überprüfen Sie deshalb vor jedem Training, ob der Laufgurt gerade und mittig läuft, oder ob sich seine Ausrichtung verändert hat. -
Seite 13: Cockpit
Cockpit Direktwahltasten - km/h Direktwahltasten - Steigung Kontroll-/Programm-Tasten Ablagefach START-Taste STOP-Taste Safety Key Die Anzeige des Displays informiert Sie über folgende Trainingswerte: TIME Trainingszeit INCLINE Steigung DISTANCE Trainingsstrecke in km KM/SPEED Geschwindigkeit in km/h CALORIES* Energieverbrauch in kcal PROGRAM Aktuell gewähltes Trainingsprogramm PULSE bei Verwendung der Handsensoren: Pulsanzeige bei Verwendung eines Sende-Brustgurtes**: Herzfrequenzanzeige... - Seite 14 Cockpit INCLINE Ç/È-Tasten (Steigung) Mit diesenTasten können Sie die Steigung in 1%-Schritten verstellen. Ç = Steigung wird erhöht È = Steigerung wird veringert SPEED Ç/È-Tasten (Geschwindigkeit) Mit diesen Tasten können Sie die Geschwindigkeit in 0,1 km/h-Schritten verstellen. Ç = Geschwindigkeit wird erhöht È...
-
Seite 15: Quick Start
Cockpit Quickstart Drücke Sie die START-Taste. Das Laufband startet automatisch nach einem akustisch unterlegten Countdown von 3 bis 0 und die Trainingszeit beginnt jetzt zu laufen. Mit den SPEED-Tasten regulieren Sie die Geschwindigkeit, mit den INCLINE-Tasten die Steigung während des Trainings. Wenn Sie das Training unterbrechen oder beenden möchten, drücken Sie die STOP-Taste. - Seite 16 Cockpit Eigene Programme (USER) Schritt 1: Programmauswahl Wählen Sie durch Drücken der PROGRAM-Taste das Programm USER aus. Es stehen im Ganzen fünf USER-Programme zur Verfügung. Sind bereits USER-Programme erstellt worden, so zeigt das Display automatisch ein noch freies USER-Programm an. Sind alle 5 User-Programme belegt und Sie möchten ein vorhandenes User-Programm überschreiben, so wählen Sie mit den Ç/È-Tasten für Steigung das gewünschte Programm aus.
- Seite 17 Cockpit Herzfrequenzgesteuerte Programme (HRC1/HRC2) Bei diesen Programmen handelt es sich um herzfrequenzgesteuerte Trainingsprogramme. Hierbei gibt der Benutzer eine gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit des Laufbandes permanent mit der tatsächlichen Herzfrequenz des Benutzers verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Laufband automatisch die Geschwindigkeit (HRC1) oder die Steigung (HRC2).
-
Seite 18: Direktwahltasten
Direktwahltasten Geschwindigkeit (SPEED) Empfohlenes Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau. ® POLAR Sende-Brustgurt T34 Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. -
Seite 19: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 20: Pulsmessung Über Handsensoren
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt Eine Großzahl der MAXXUS™ Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 21: Technische Details
Technische Details Cockpit: Anzeige von: w Geschwindigkeit Zeit w Strecke w Steigung w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren) w Rundenzahl w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) Technische Details: Motor: DC-Motor Konstante Motorleistung: 2,0 PS / 1,49kW Antriebsart: Rillenriemen Geschwindigkeit:... -
Seite 22: Explosionszeichnung
Explosionszeichnung... -
Seite 23: Teileliste
Teileliste Teile-Nr. Bezeichnung Menge Teile-Nr. Bezeichnung Menge 150mm_Connecting Wire (White) Main Frame 150mm_Connecting Wire (Black) Frame Base 100mm×764×764_Connecting Wire (Black) Incline Bracket Controller Right Upright 1900mm_Computer Cable (Lower) Left Upright 700mm_Computer Cable (Middle) Console Support 1000mm_Sensor W/Cable Outer Slide ½" × 1"_Hex Head Bolt Inner Slide 3/8"... - Seite 24 Teileliste Teile-Nr. Bezeichnung Menge Teile-Nr. Bezeichnung Menge M6 (66 × 88)_Allen Wrench Bottom Inner Handlebar Cover (L) Lubricant Top Inner Handlebar Cover (L) Adjustable Foot Pad Top Inner Handlebar Cover (R) Beverage Holder Cover 3×75m/m_Sheet Metal Screw 3.5×16m/m_Tapping Screw Handgrip End Cap Wire Tie Mount Choke Top Motor Cover Plate...
-
Seite 25: Notizen
Notizen... -
Seite 26: Gewährleistung
® ® bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden. Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. -
Seite 27: Reparaturauftrag / Schadensmeldung
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. ® Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 28 Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 w D-64521 Groß-Gerau Germany E-Mail: info@maxxus.de www.maxxus.de...
