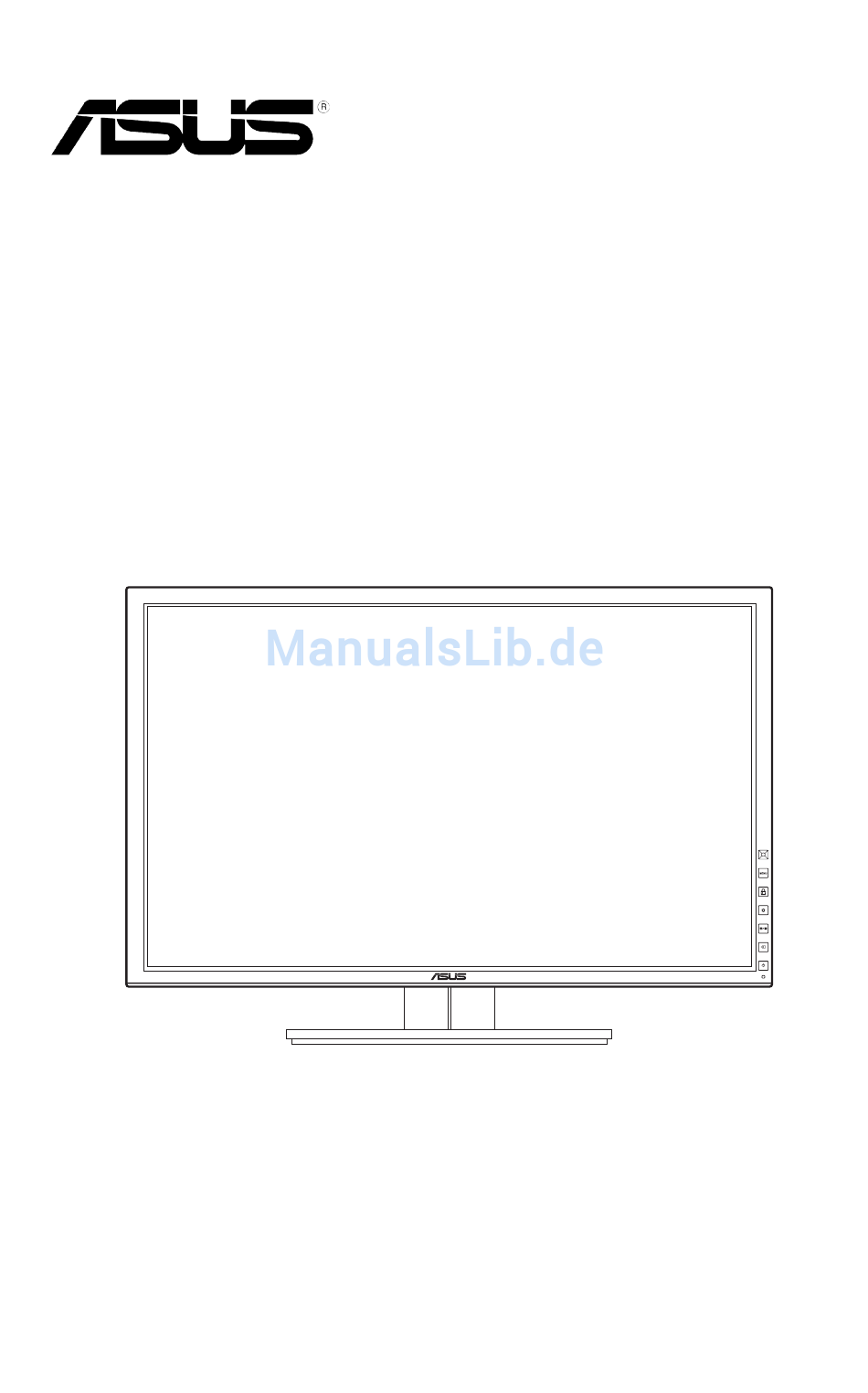

- Seite 1 LCD-Monitor der Serie HA2402 Bedienungsanleitung...
- Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG “OHNE MÄNGELGEWÄHR” UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT, EINSCHLIEßLICH, JEDOCH NICHT...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..................iii Hinweise ...................... iv Hinweise zu Ihrer Sicherheit ............... v Bestimmungsgemäßer Gebrauch des Systems ........vii Wartung ...................... vii Pflegen & Reinigen ................... viii Takeback Services ..................ix Kontaktinformationen ................ix Kapitel 1: Übersicht über das Produkt Willkommen! ................. -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. - Seite 6 • Zubehör, das an die analogen und digitalen Schnittstellen angeschlossen wird, muss mit den jeweiligen landesweit harmonisierten IEC-Normen (z.B. IEC 60950 für Datenverarbeitungsgeräte, IEC 60065 für Videogeräte, IEC 61010-1 für Laborgeräte und IEC 60601-1 für medizinische Geräte) übereinstimmen. Weiterhin müssen alle Konfigurationen der Systemnorm IEC 60601-1-1 entsprechen.
-
Seite 7: Bestimmungsgemäßer Gebrauch Des Systems
• Erklärung der graphischen Symbole: WARNUNG: Gefährliche Spannung. ACHTUNG: BEGLEITDOKUMENTE lesen. Beachten Sie die die Betriebsanleitung oder lesen Sie die Gebrauchsanweisung. STANDBY. Gleichstrom. • Klassifikation • Betrieben durch Klasse 1 Strom • Keine Anwendungsteile • Kein Schutz gegen das Eindringen von Wasser: IPX0 •... -
Seite 8: Pflegen & Reinigen
Pflegen & Reinigen • Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen. Versuchen Sie nicht durch Halten an dem Monitorfuß... -
Seite 9: Weitere Informationen
Ihrem Händler hinzugefügt wurde. Diese Dokumente gehören nicht zum Standardlieferumfang. Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for our customers to be able to responsibly recycle our products, batteries and other components as well as the packaging materials. -
Seite 11: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 12: Einführung Zum Monitor

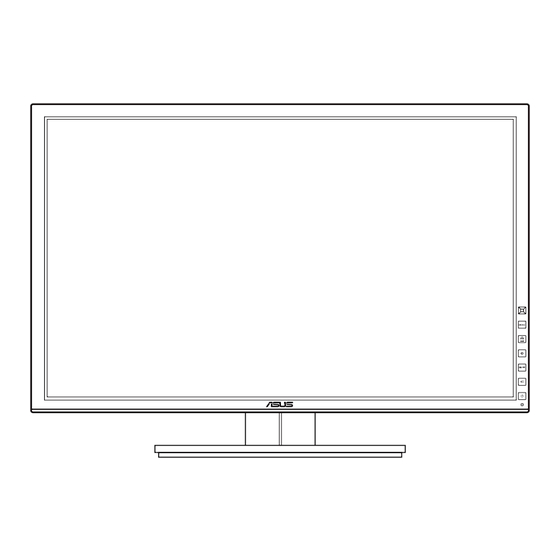

Einführung zum Monitor 1.3.1 Frontansicht 5-Wege Taste: • Zudem bestätigen Sie das ausgewählte OSD-Menüelement. • Erhöht/Verringert Werte oder verschiebt Ihre Auswahl nach oben/unten/ links/rechts. Die Taste MENU: • Zum Einschalten des OSD-Menüs. • Mit dieser Taste schließen Sie das OSD-Menü oder kehren zum vorherigen Menü... -
Seite 13: Ansicht Von Hinten
. Zum Ein-/Ausschalten der Stromversorgung. Netzstromeingang . Hier schließen Sie das Netzkabel an. DisplayPort . Dieser Anschluss dient der Verbindung mit einem DisplayPort- kompatiblen Gerät. HDMI-Anschluss . Dieser Anschluss dient der Verbindung mit einem HDMI- kompatiblen Gerät. ASUS LCD-Monitor der Serie HA2402... - Seite 14 DVI-Anschluss . Der 24-polige Anschluss ist für die PC (Personal-Computer) DVI-D Digitalsignalverbindung vorgesehen. VGA-Anschluss . Dieser 15-polige Anschluss ist für die PC VGA-Verbindung vorgesehen. Kopfhöreranschluss USB 3.0-Upstream-Port . Dieser Port dient der Verbindung mit einem USB- Upstream-Kabel. Die Verbindung aktiviert die USB-Ports am Monitor. Schlitz für Kensington-Schloss USB 3.0-Downstream-Ports .
- Seite 15 ASUS LCD-Monitor der Serie HA2402...
- Seite 16 Kapitel 1: Übersicht über das Produkt...
-
Seite 17: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Schrauben von dem Halter (Abb. 1) und entfernen anschließend den Halter/ Fuß vom Monitor (Abb. 2). (Abb. 1) (Abb. 2) Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. ASUS LCD-Monitor der Serie HA2402... -
Seite 18: Anpassen Des Bildschirms
Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. •... -
Seite 19: Anschließen Der Kabel
Dadurch können Sie die USB-Ports am Monitor nutzen. Nach dem Anschließen dieser Kabel können Sie die gewünschte Signalquelle über die Funktion “Eingangswahl” im OSD-Menü auswählen. • Abtrennen des Stromkabels : Ziehen Sie das Ende des Stromkabels vom Stromanschluss des Monitors ab. ASUS LCD-Monitor der Serie HA2402... -
Seite 20: Einschalten Des Monitors
Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht weiß, wenn der Monitor eingeschaltet ist. Kapitel 2: Einrichtung... - Seite 21 ASUS LCD-Monitor der Serie HA2402...
- Seite 22 Kapitel 2: Einrichtung...
-
Seite 23: Bildschirmmenü (Osd-Menü)
Wiederholen Sie zum Anpassen weiterer Funktionen die Schritte 1 bis 3. 3.1.2 Einführung in die OSD-Funktionen Modus Diese Funktion bietet fünf Modi zur Auswahl. Jeder Modus hat eine Rückstellungsoption, damit Sie Ihre Einstellung behalten bzw. zum voreingestellten Modus zurückkehren können. ASUS LCD-Monitor der Serie HA2402... -
Seite 24: Kapitel 3: Bildschirmmenü (Osd-Menü)
• DICOM Modus : Kompatibel mit DICOM Standard, beste Wahl für die Anzeige medizinischer Bilder. • DICOM BL Modus : Beste Wahl für die Anzeige auf blau basierender medizinischer Bilder. • DICOM CL Modus : Beste Wahl für die Anzeige auf weiß basierender medizinischer Bilder. -
Seite 25: Eingangswahl
Die Funktion "Takt" (Pixelfrequenz) bestimmt die Anzahl der Pixel, die bei jedem horizontalen Abtasten abgetastet werden. Wenn die Frequenz nicht passt, können vertikale Streifen auf dem Bildschirm auftreten und das Bild unproportional erscheinen lassen. Eingangswahl Hier können Sie die gewünschte Eingabequelle auswählen. ASUS LCD-Monitor der Serie HA2402... -
Seite 26: Systemeinstellungen
System-Einstellungen Ermöglicht Ihnen die Anpassung des Systems. • OSD-Einstellungen Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des OSD-Menüs auf 0 bis 100 einstellen. Sie können die OSD-Abschaltzeit auf 10 bis 120 einstellen. Sie können die DDC/CI-Funktion aktivieren oder deaktivieren. Sie können den OSD-Hintergrund auf opak bis transparent einstellen. -
Seite 27: Technische Daten
681 mm x 439 mm x 292 mm (Verpackung) Gewicht (ungefähr) 6,9 kg (Netto); 9,4 kg (Brutto) Mehrsprachige Menünzeige 10 Sprachen (Englisch, Französisch, Deutsch, Italienisch, Spanisch, Holländisch, Russisch, Chinesisch vereinfacht, Chinesisch traditionell, Japanisch) Zubehör DVI-Kabel, Netzkabel, Schnellstartanleitung, Garantiekarte, Kabelklemme ASUS LCD-Monitor der Serie HA2402... - Seite 28 Zulassungen VCCl , RoHS, IEC/EN 60601-1 3rd ED, UL60601-1 3rd ED, FCC, PSE, BSMI, CE, Windows 7 & 8 WHQL *Die technischen Daten können ohne Ankündigung geändert werden. Kapitel 3: Bildschirmmenü (OSD-Menü)
-
Seite 29: Fehlerbehebung (Häufig Gestellte Fragen)
• Stellen Sie sicher, dass das HDMI-Kabel korrekt mit Lautstärke ist zu niedrig Monitor und Computer verbunden ist. • Stellen Sie sicher, dass die Soundkarte und nötige Treiber richtig im Computer installiert und aktiviert sind. ASUS LCD-Monitor der Serie HA2402... -
Seite 30: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi Auflösung Frequenz Horizontale Vertikale Frequenz Pixel (MHz) Frequenz (KHz) (Hz) 640x480 31,47(N) 59,94(N) 25,18 800x600 35,16(P) 56,25(P) 800x600 37,88(P) 60,32(P) 1024x768 48,36(N) 60,00(N) 1280x960 60,00(P) 60,00(N) 1280x1024 63,98(P) 60,02(P) 1366x768 47,712(P) 59,79(P) 85,5 1440x900 55,94(N) 59,89(P) 106,5 1600x1200 75,00(P) 60,00(P) 1680x1050... - Seite 31 ASUS LCD-Monitor der Serie HA2402...
