MONTAGE

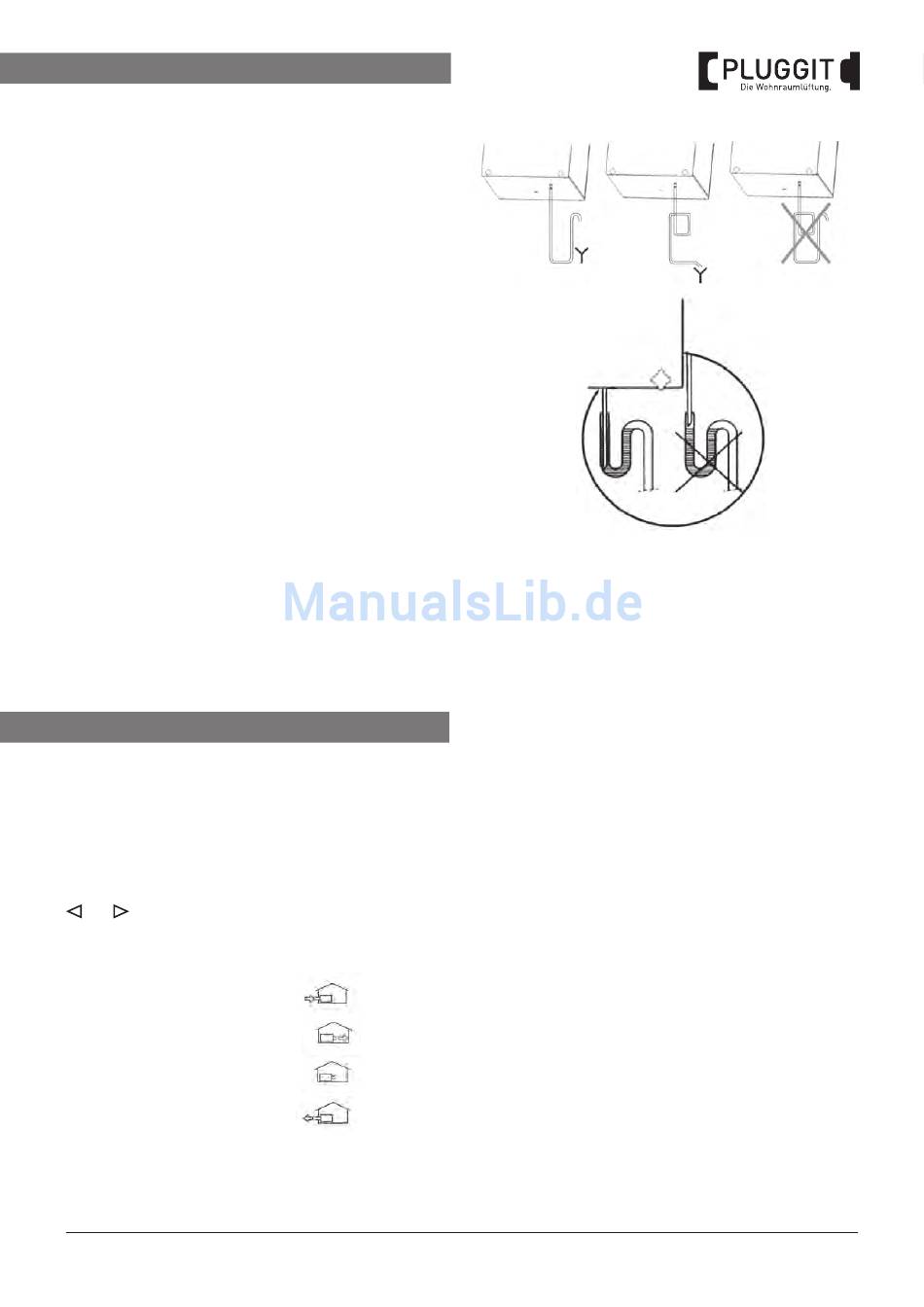

5. Stellen Sie durch einen Siphon sicher, dass keine Luft
durch die Kondensatleitung in das Gerät gesaugt wird.
6. Verbinden Sie das andere Ende der Leitung mit einer
geeigneten Ablaufstelle und gießen Sie ca. 1/4 Liter
Wasser in die Kondensatwanne. Überprüfen Sie so, ob
das Wasser gut abläuft.
7. Außen- und Fortluftleitung müssen auf ganzer Länge,
also vom direkten Kontakt mit dem Gerät bis in die
Außenwand, dampfdiffusionsdicht wärmegedämmt
sein. Abluftleitungen müssen in kühlen Bereichen sehr
gut gedämmt werden, um Kondensatbildung auf der
Innenseite zu vermeiden. Zu- und Abluftleitungen sind
in kühlen Bereichen gegen Wärmeverluste zu dämmen.
8. Die Fernbedienung wird mit der Wandhalterung an die
Wand neben dem Lüftungsgerät geschraubt.
9. Falls Steigleitungen im Wohnungsbau für Außen-
und Fortluftleitungen traditionell ausgeführt werden,
sind die Brandvorschriften sowie eventuelle Rück-
schlagskletten zu beachten.
10. Der Aufstellort darf auch im Winter nicht unter +12° C
fallen und der Kondensatablauf muss frostsicher sein.
INBETRIEBNAHME*
Das Gerät startet, sobald es an 230 Volt angeschlossen ist.
Es sollte durch einen Fachmann in Betrieb genommen wer-
den. Das Gerät kalibriert nicht automatisch, sondern muss
einbalanciert werden (Balance zwischen Zuluft strom/Ab -
luft strom). Außerdem können durch Drücken der Tasten
und
die vier im Gerät gemessenen Tem peraturen und
die Fördermengen der Ventilatoren (S1: Fortluftventilator;
S2: Zuluftventilator) angezeigt werden.
T1
Außenlufttemperatur
T2
Zulufttemperatur
T3
Ablufttemperatur
T4
Fortlufttemperatur
Die Temperaturen werden jeweils vor bzw. nach dem
Wärmetauscher gemessen.
*Ausführung durch Fachbetrieb
| BIA Avent P180
8
Höhe h > 100 mm
h
Der Luftdurchsatz auf den Lüftungsstufen 1, 2 und 3 wurde
werkseitig wie folgt eingestellt:
Avent P180
Stufe Standby
2-Stunden-Standby-Funktion
Stufe 1F
Feuchteschutz, ab Softwareversion 8
Stufe 1
70 % von Stufe 2
Stufe 2
130 m
/h
3
(einstellbar von 70 bis 130 m
Stufe 3
130 % von Stufe 2
Die Volumenkapazität ist abhängig vom Systemdruck.
Die Volumenströme entsprechen Referenzwerten.
Zur Anzeige der aktuellen Ventilatordrehzahl muss die
Service-Taste in der Position S1 oder S2 (Anzeige Volumen -
strom) gedrückt und gehalten werden. Die Anzeige im
Display stellt die Drehzahl multipliziert mit 10 dar (die
Anzeige 155 bedeutet also Drehzahl 1.550 U/min.)
/h)
3
