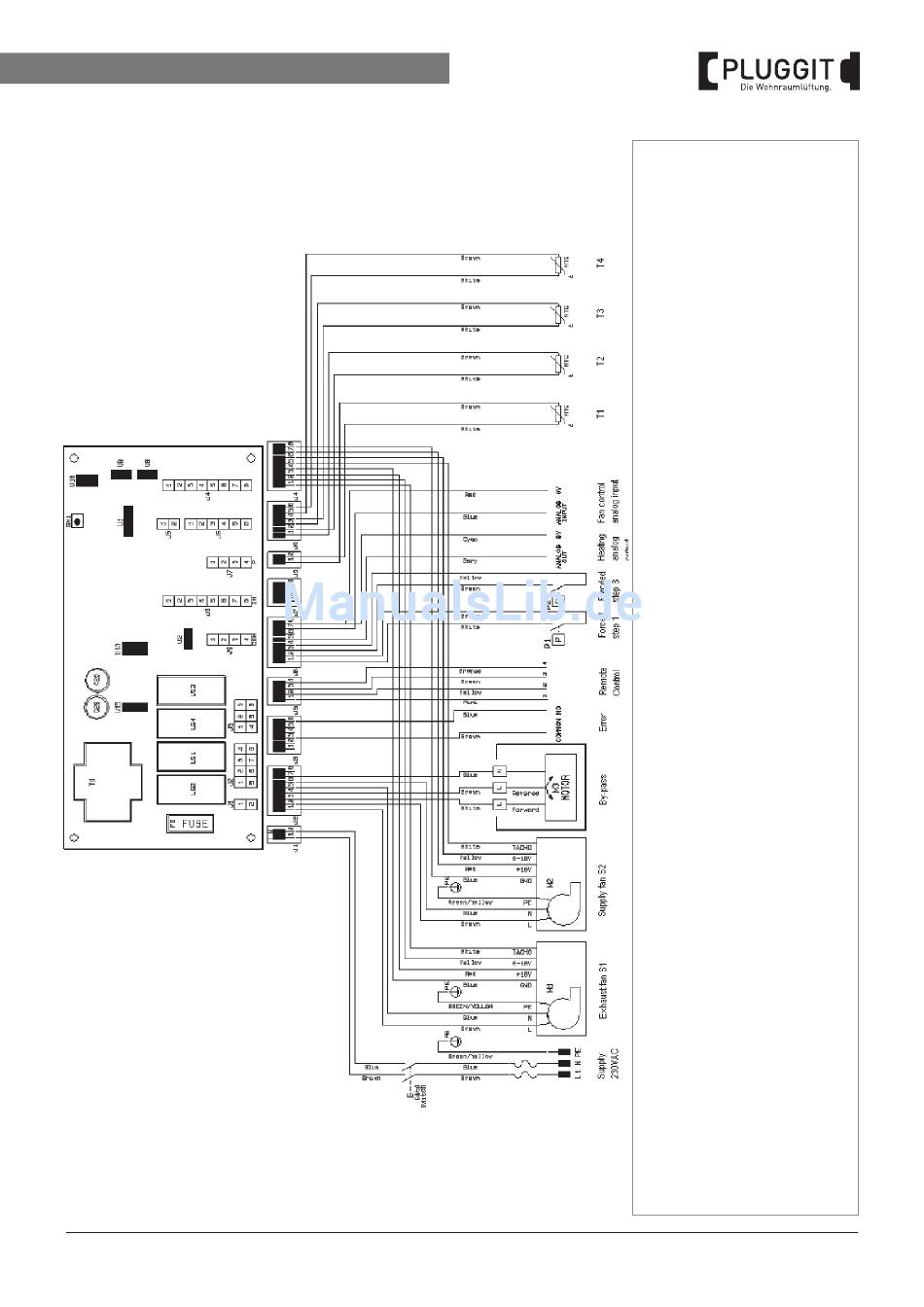

VERDRAHTUNGSPLAN
| BIA Avent P180
21
Elektrische Anschlüsse
J1 230 V AC
1. L
2. N
J2 Spannung Ausgang
1. Ventilator 1 − L
2. Ventilator 2 − L
3. Bypass − Sommer
4. Bypass − Winter
5. Ventilator 1 − N
6. Ventilator 2 − N
7. Bypass − N
8. Nicht angeschlossen
J3 Relais
1. potentialfreier Ausgang A
2. Nicht angeschlossen
3. Fehler A
4. potentialfreier Ausgang B
5. Nicht angeschlossen
6. Fehler B
J4 Ventilatorkontrolle
1. Tacho 1
2. PWM-Steuerspannung 1
3. 10 V (Ventilator 1)
4. 0 V
5. Tacho 1
6. PWM-Steuerspannung 2
7. 10 V (Ventilator 1)
8. 0 V
J5 Temperaturfühler 1
1. NTC T1
2. NTC T1 Außenluft
J6 Temperaturfühler 2− 4
3. NTC T2
4. NTC T2 Zuluft
5. NTC T3
6. NTC T3 Abluft
7. NTC T4
8. NTC T4 Fortluft
J7 Druck
1. Nicht angeschlossen
2. Nicht angeschlossen
3. Nicht angeschlossen
4. Nicht angeschlossen
J8 Zusatz-Klemmen
1. 12 Volt
2. Luftqualität
3. 12 Volt
4. Luftfeuchtigkeit
5. Heizelement Steuerspannung
(0 − 10 Volt DC)
6. Nicht angeschlossen
7. Externe Volumenstrom-
steuerung
(0 − 10 Volt DC-Signal)
8. 0 V
J9 Kommunikation
1. 12 Volt
2. Senden
3. Empfangen
4. 0 V
