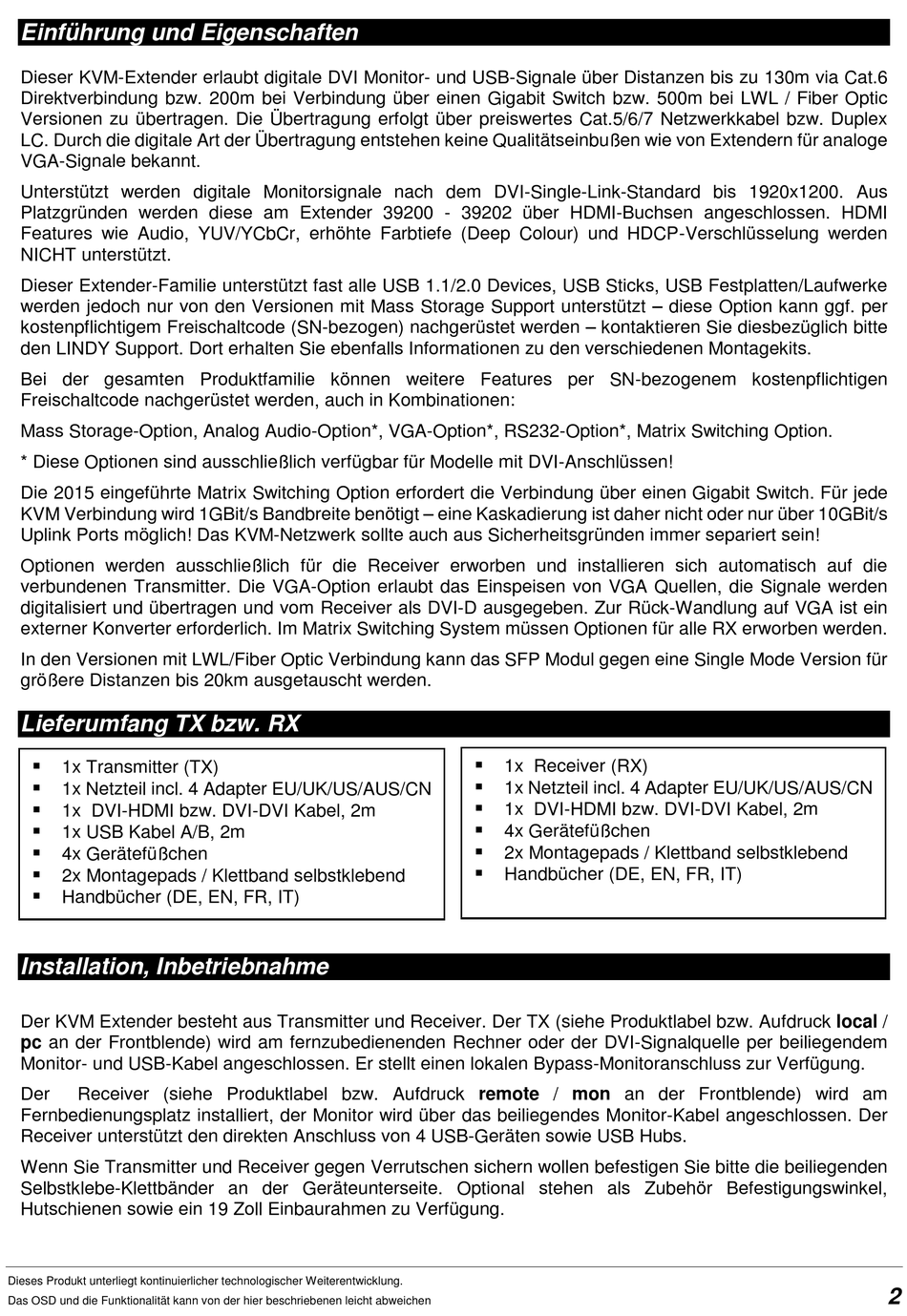

Einführung und Eigenschaften
Dieser KVM-Extender erlaubt digitale DVI Monitor- und USB-Signale über Distanzen bis zu 130m via Cat.6
Direktverbindung bzw. 200m bei Verbindung über einen Gigabit Switch bzw. 500m bei LWL / Fiber Optic
Versionen zu übertragen. Die Übertragung erfolgt über preiswertes Cat.5/6/7 Netzwerkkabel bzw. Duplex
LC. Durch die digitale Art der Übertragung entstehen keine Qualitätseinbußen wie von Extendern für analoge
VGA-Signale bekannt.
Unterstützt werden digitale Monitorsignale nach dem DVI-Single-Link-Standard bis 1920x1200. Aus
Platzgründen werden diese am Extender 39200 - 39202 über HDMI-Buchsen angeschlossen. HDMI
Features wie Audio, YUV/YCbCr, erhöhte Farbtiefe (Deep Colour) und HDCP-Verschlüsselung werden
NICHT unterstützt.
Dieser Extender-Familie unterstützt fast alle USB 1.1/2.0 Devices, USB Sticks, USB Festplatten/Laufwerke
werden jedoch nur von den Versionen mit Mass Storage Support unterstützt – diese Option kann ggf. per
kostenpflichtigem Freischaltcode (SN-bezogen) nachgerüstet werden – kontaktieren Sie diesbezüglich bitte
den LINDY Support. Dort erhalten Sie ebenfalls Informationen zu den verschiedenen Montagekits.
Bei der gesamten Produktfamilie können weitere Features per SN-bezogenem kostenpflichtigen
Freischaltcode nachgerüstet werden, auch in Kombinationen:
Mass Storage-Option, Analog Audio-Option*, VGA-Option*, RS232-Option*, Matrix Switching Option.
* Diese Optionen sind ausschließlich verfügbar für Modelle mit DVI-Anschlüssen!
Die 2015 eingeführte Matrix Switching Option erfordert die Verbindung über einen Gigabit Switch. Für jede
KVM Verbindung wird 1GBit/s Bandbreite benötigt – eine Kaskadierung ist daher nicht oder nur über 10GBit/s
Uplink Ports möglich! Das KVM-Netzwerk sollte auch aus Sicherheitsgründen immer separiert sein!
Optionen werden ausschließlich für die Receiver erworben und installieren sich automatisch auf die
verbundenen Transmitter. Die VGA-Option erlaubt das Einspeisen von VGA Quellen, die Signale werden
digitalisiert und übertragen und vom Receiver als DVI-D ausgegeben. Zur Rück-Wandlung auf VGA ist ein
externer Konverter erforderlich. Im Matrix Switching System müssen Optionen für alle RX erworben werden.
In den Versionen mit LWL/Fiber Optic Verbindung kann das SFP Modul gegen eine Single Mode Version für
größere Distanzen bis 20km ausgetauscht werden.
Lieferumfang TX bzw. RX
1x Transmitter (TX)
1x Netzteil incl. 4 Adapter EU/UK/US/AUS/CN
1x DVI-HDMI bzw. DVI-DVI Kabel, 2m
1x USB Kabel A/B, 2m
4x Gerätefüßchen
2x Montagepads / Klettband selbstklebend
Handbücher (DE, EN, FR, IT)
Installation, Inbetriebnahme
Der KVM Extender besteht aus Transmitter und Receiver. Der TX (siehe Produktlabel bzw. Aufdruck local /
pc an der Frontblende) wird am fernzubedienenden Rechner oder der DVI-Signalquelle per beiliegendem
Monitor- und USB-Kabel angeschlossen. Er stellt einen lokalen Bypass-Monitoranschluss zur Verfügung.
Der
Receiver (siehe Produktlabel bzw. Aufdruck remote / mon an der Frontblende) wird am
Fernbedienungsplatz installiert, der Monitor wird über das beiliegendes Monitor-Kabel angeschlossen. Der
Receiver unterstützt den direkten Anschluss von 4 USB-Geräten sowie USB Hubs.
Wenn Sie Transmitter und Receiver gegen Verrutschen sichern wollen befestigen Sie bitte die beiliegenden
Selbstklebe-Klettbänder an der Geräteunterseite. Optional stehen als Zubehör Befestigungswinkel,
Hutschienen sowie ein 19 Zoll Einbaurahmen zu Verfügung.
Dieses Produkt unterliegt kontinuierlicher technologischer Weiterentwicklung.
Das OSD und die Funktionalität kann von der hier beschriebenen leicht abweichen
1x Receiver (RX)
1x Netzteil incl. 4 Adapter EU/UK/US/AUS/CN
1x DVI-HDMI bzw. DVI-DVI Kabel, 2m
4x Gerätefüßchen
2x Montagepads / Klettband selbstklebend
Handbücher (DE, EN, FR, IT)
