lautsprecheranschlüsse
H
3000.1

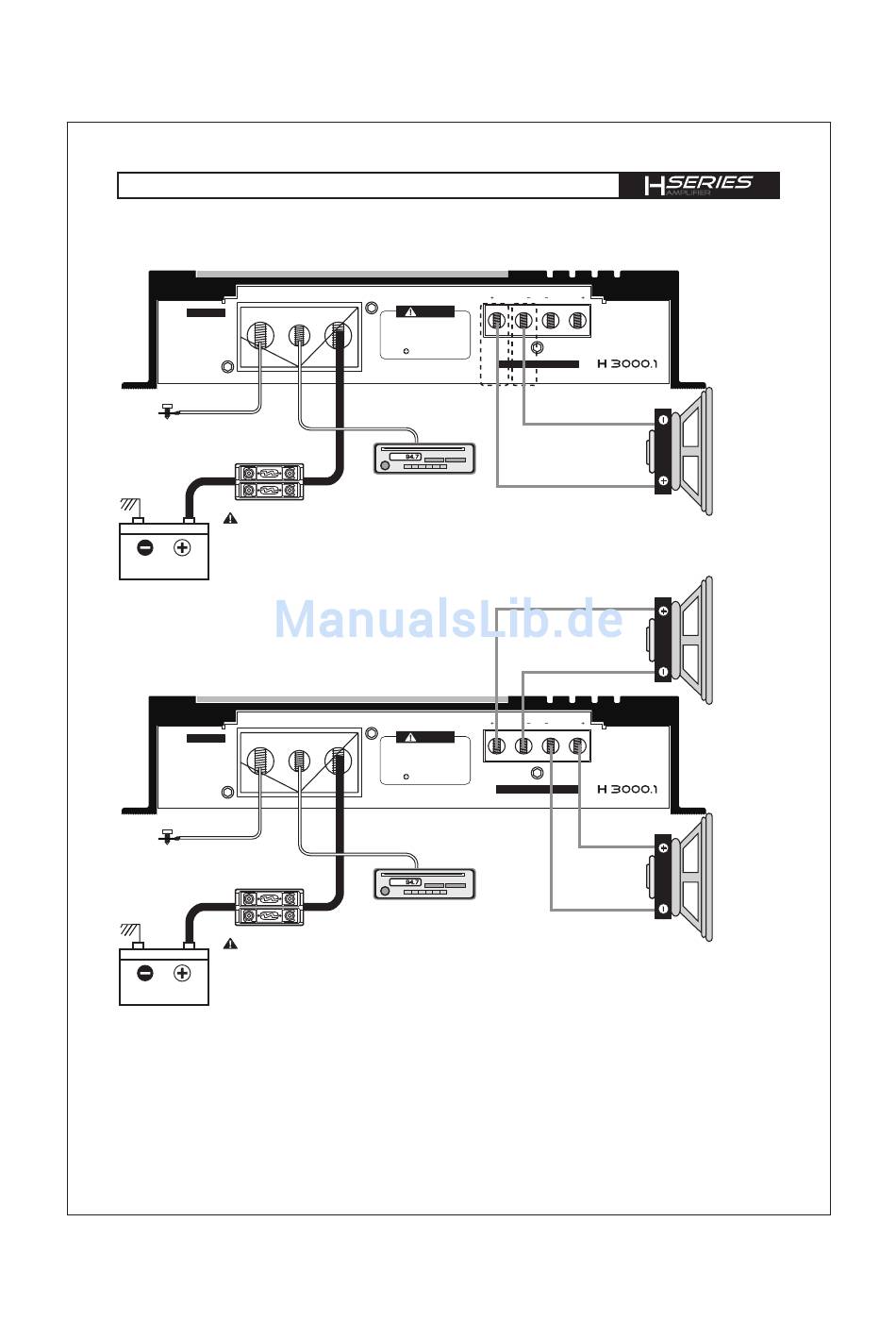

1. Monobetrieb
GND
POWER
MASSE
MASSE
Empfohlene externe Sicherungsgröße
300A (keine interne Sicherung vorhanden!)
BATTERIE
GND
POWER
MASSE
MASSE
Empfohlene externe Sicherungsgröße
300A (keine interne Sicherung vorhanden!)
BATTERIE
Bitte beachten Sie, dass die H 3000.1 ein reiner Mono-Verstärker ist. Beim Anschluss von 2
Lautsprechern oder einem Doppelschwingspulen-Subwoofer werden die Lautsprecher (Schwingspulen)
parallel geschaltet. Dabei ist zu beachten, dass jede Spule nicht weniger als 2 Ohm besitzt. Die
Gesamtimpedanz beträgt dann 1 Ohm.
REM
+12V
Caution
This amplifier is not supplied
with internal fuse in itself.
Make sure you install
in-line fuse holder from
the
terminal of battery.
Remote Anschluss
STEUERGERÄT (RADIO)
REM
+12V
Caution
This amplifier is not supplied
with internal fuse in itself.
Make sure you install
in-line fuse holder from
the
terminal of battery.
Remote Anschluss
STEUERGERÄT (RADIO)
-5-
SPEAKER-A
SPEAKER-B
SPEAKER OUTPUT
SPEAKER-A
SPEAKER-B
SPEAKER OUTPUT
Lautsprecher-
impedanz
1 ~ 4 ohm
Lautsprecher-
impedanz
2 ~ 8 ohm
Lautsprecher-
impedanz
2 ~ 8 ohm
