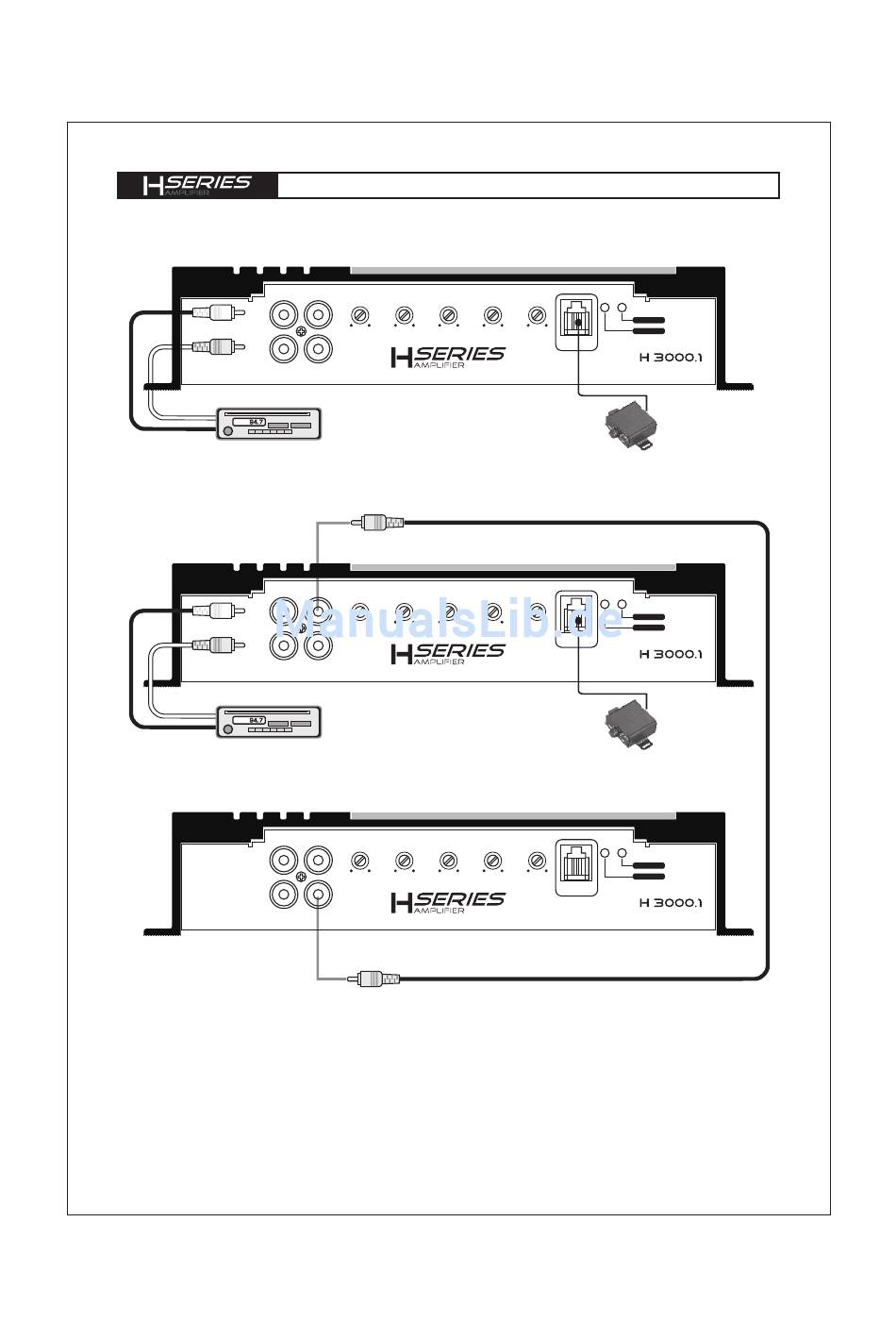

1. Cinchanschlüsse beim Betrieb einer Endstufe
INPUT
CH1/L
CH2/R
INPUT
STEUERGERÄT (RADIO)
2.
Cinchanschlüsse beim Betrieb zweier Endstufen im
"MASTER UNIT"
INPUT
CH1/L
CH2/R
INPUT
STEUERGERÄT (RADIO)
"SLAVE UNIT"
INPUT
CH1/L
CH2/R
INPUT
Die h series Verstärker besitzen RCA-Eingänge, welche durch Cinchkabel mit den Vorverstärker-
Ausgängen des Steuergerätes verbunden werden.
An den „BR OUT"-Cinchausgang der Endstufe ist es möglich mit einer zweiten H 3000.1 einen
Master-Slave-Modus einzugehen. Dabei wird die zweite Endstufe von der ersten geregelt.
AUDIO SYSTEM
germany
Fachhändler oder einem Fachmann auf Ihre Bedürfnisse einstellen zu lassen.
Optional können Sie an die H 3000.1 eine Kabelfernbedienung RTC anschließen. Diese erlaubt es,
der Endstufe vom vorderen Teil des Fahrzeugs aus zu regeln.
RCA
BR OUT
GAIN
SUBSONIC
LPF
BASS BOOST
6V
0.2V
10Hz
60Hz
35Hz
300Hz
BR IN
Cinchverbindung zu "BR IN " (Slave Unit)
BR OUT
GAIN
SUBSONIC
LPF
BASS BOOST
6V
0.2V
10Hz
60Hz
35Hz
300Hz
BR IN
BR OUT
GAIN
SUBSONIC
LPF
BASS BOOST
6V
0.2V
10Hz
60Hz
35Hz
300Hz
BR IN
Cinchverbindung zu "BR OUT " (Master Unit)
