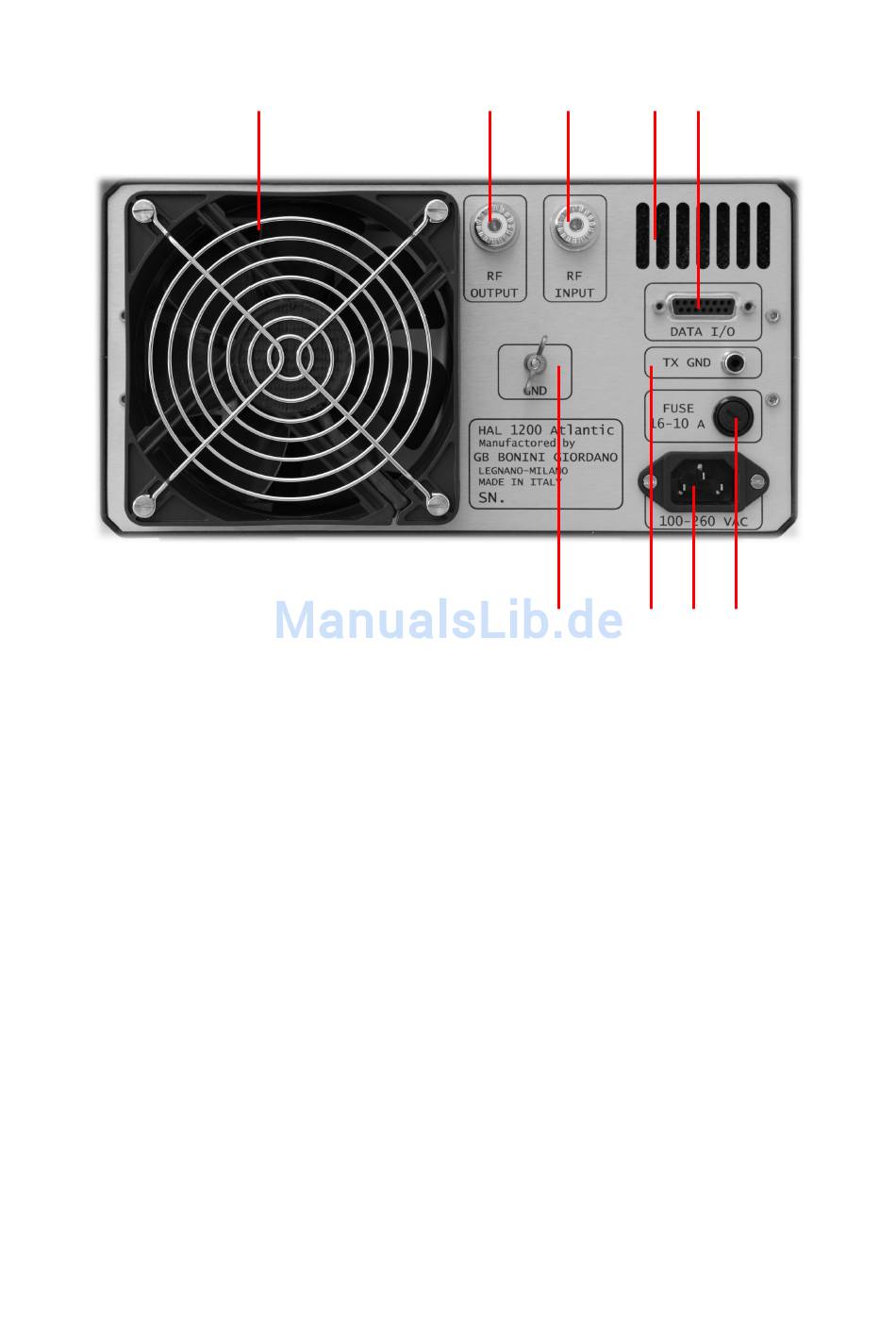

G – Beschreibung der Rückseite
① Lüfter mit Schutzgitter
② RF OUTPUT Anschluss für die Antenne (hier wird direkt die Antenne oder
ein eine Verbindung zu einem externen Tuner angeschlossen).
③ RF INPUT Verbindung zur Antennenbuchse des Transceivers
④ Lüftungsöffnung
⑤ DATA I/O D-SUB Female (15pin) Socket, Anschluss fur das Steuerkabel
zum Transceiver (entfallt im Automatikmode).
⑥ GND Erdanschluss
⑦ TX GND Anschluss für die PTT Leitung vom Transceiver (max. 24V/15mA)
⑧ 100-260 VAC Kaltgerätebuchse für den Anschluss des Netzkabels
⑨ FUSE 16-10 A Hauptsicherung (240V/10A Glassicherung. (5 x 20)).
①
②
③
⑥
10
④ ⑤
⑦ ⑧ ⑨
