Inhaltszusammenfassung für Atlantic HAL1200
- Seite 1 Bedienungsanleitung 1200W AUTOMATIK TRANSISTOR ENDSTUFE Modell: HAL1200 Atlantic...

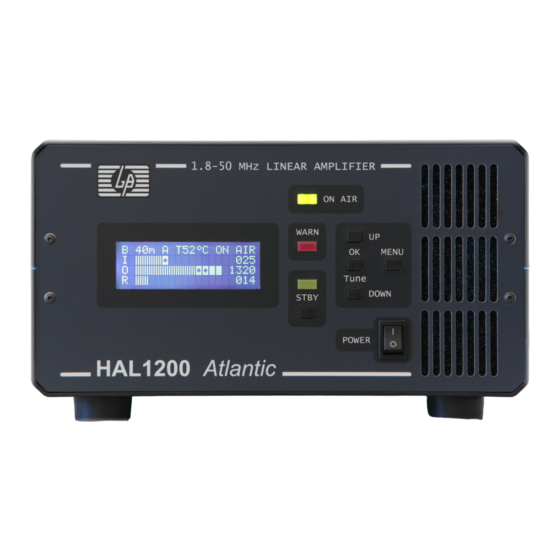

- Seite 2 A - Einführung Herzlichen Glückwunsch zum Kauf der HAL 1200 Atlantic Transistor Endstufe. (Atlantic = Automatic Transistorized Linear Amplifier No Tune Inside Computerized). Diese kompakte und leichte Kurzwellenendstufe bietet eine maximale Eingangsleistung von 2400 Watt. Diese Endstufe ist mit der verwendeten Technologie die derzeit kleinste und leichteste Endstufe in dieser Klasse auf dem Markt.
- Seite 3 B - Sicherheitshinweise B-1 Nach dem Auspacken prüfen Sie bitte die Endstufe auf äusserliche Beschädigungen, vor allem den Lüfter auf Rückseite. Dieser muss komplett frei laufen, da die Endstufe luftgekühlt ist! Lassen Sie der Endstufe “Platz zum Atmen”, einige Zentimeter oben und an der Rückseite reichen aus.
- Seite 4 B-8 Vor dem offnen der Endstufe schalten Sie diese bitte aus, trennen Sie die Netzleitung und schalten die Endstufe wieder ein. Nun warten Sie bitte einige Minuten, damit sich alle Bauteile entladen konnen. Die internen Potentiometer für die Ausgangsleistung, Schutzschaltungen, BIAS- Spannungen usw.
- Seite 5 C - Eigenschaften C-1 Unsere Entwickler haben erreicht, dass die HAL 1200 Atlantic die leichteste und gleichzeitig kompakteste 1200W Endstufe auf dem Markt ist. C-2 Der Verstärker einem vollkommen entwickeltem Banddecoder ausgestattet. Dieser Decoder schaltet allein durch Überwachung des Eingangssignal die benötigten Bandpassfilter zu. Dies geschieht alles automatisch, ohne zusätzlichen Steuerkabeln.
- Seite 6 D – Technische Daten Frequenzbereich : 1.8 ~ 54 Mhz (alle Amateurfunk-Bänder inkl. WARC) Automatische Bandumschaltung (nur PTT/TXGND Signal notwendig) Bandumschaltung über TRX mgl. Betriebsarten : SSB, CW, RTTY Steuerleistung : 20 ~ 45 W (30W typ.) (automat. Auswahl: NO ALC) Ausgangsleistung : 1200W PEP / 1000W CW (typ.) - HF 600W PEP / 500W CW (typ.) - 6m Band...
- Seite 7 Schutzschaltungen :- Over Drive - Output Power Limiter - High SWR (SWR > 2:1) - Temperatur zu hoch - Sicherungen ausgefallen - Falsches Band ausgewählt Anschlüsse : UHF SO-239 Teflon Netzanschluss : AC 100 ~ 260 V / 16 ~ 10 A max. Abmessungen : 261 x 334 x 153 mm (BxTxH) Gewicht...
- Seite 8 E - Front Panel Beschreibung ③ ④ ⑤ ⑥ ⑦ ⑧ ② ① ① POWER Netzhauptschalter ② STBY Schaltet die Endstufe von Standby in den Operationsbetrieb. Im Standby Betrieb leuchtet die darüber liegende LED Gelb. Wenn die LED aus ist, dann ist die Endstufe im Operationsbetrieb. ③...
- Seite 9 F - Display Beschreibung ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ① B Ausgewähltes Band ② Type der gewählten Bandumschaltung: A= Interner automatischer Band Decoder, Y= Yaesu Band Data, K= Kenwood CAT RS232 oder IF232, I= Icom CI-V, E= Elecraft Band Out . S = Halbautomatisch mit Hilfe der internen Bandbreite Decoder.
- Seite 10 G – Beschreibung der Rückseite ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ① Lüfter mit Schutzgitter ② RF OUTPUT Anschluss für die Antenne (hier wird direkt die Antenne oder ein eine Verbindung zu einem externen Tuner angeschlossen). ③ RF INPUT Verbindung zur Antennenbuchse des Transceivers ④...
- Seite 11 H – Innenansicht / Draufsicht ① ② ③ ④ Steuereinheit Backup Batterie . ( 15 Jahren Haltbarkeit ). ① ② Steuereinheit Sicherung. (250V/1,6A Glassicherung 5 x 20). Endstufenmodul Sicherung #1 .(250V/16A Glassicherung 5x20). ③ Endstufenmodul Sicherung #2 .(250V/16A Glassicherung 5x20). ④...
- Seite 12 I - Anschluss Antenne Koaxkabel Erde Netzkabel Koaxkabel 100-260 VAC TX GND / PTT-Leitung Steuerkabel TRANSCEIVER...
- Seite 13 L – Setup Schliessen Sie das Stromversorgungskabel an und schalten Sie die Endstufe ein. Die Displaybeleuchtung geht an und die Endstufe initalisiert sich. Lassen Sie den “Soft-Start” und den Self-Test” durchlaufen! Nach erfolgreichen Test ist die HAL-1200 Betriebsbereit. Drücken Sie die Menü-Taste um in folgenden Bildschirm zu kommen: Bewegen Sie mit den UP / DOWN Tasten den Pfeil auf die gewünschte Funktion und bestätigen Sie diese mit der OK Taste.
- Seite 14 YAESU BD : Automatische Bandumschaltung mit angeschlossenem BAND DATA Kabel von Yaesu. KENWOOD : siehe Untermenü ICOM : Automatische Bandumschaltung mit einem CI-V Kabel. (Serial RS232 9600bps, 1start, 8chrs, 1stop, no parity) ELECRAFT : Automatische Bandumschaltung mit einem BAND OUT Kabel von Elecraft. SEMIAUT : Halbautomatische Bandwechsel mit Hilfe des internen Decoders nur die Verbindung mit dem...
- Seite 15 Auswahl: CELSIUS, FAHRENHEIT : Wählt aus, ob die Temperatur in °C oder °F angezeigt werden soll Auswahl: QUIT : Zurück zum vorigen Bildschirm Auswahl: RESET : Wählen Sie diese Funktion bitte nur, wenn es zu Fehlfunktionen der Software bzw. Der Anzeige kommt! Alle Daten und Einstellungen werden gelöscht! Die für eine Diagnose notwendigen Daten werden unweigerlich gelöscht und können nicht mehr rekonstruiert werden.
- Seite 16 M - Betrieb M - 1 Schliessen Sie bitte das Netzkabel und alle Koaxkabel entsprechend der Zeichnung an die HAL-1200 an. Verbinden Sie das PTT-Kabel vom PTT- Ausgang des Transceivers an die Buchse TX GND der Endstufe. Beim Sendebtrieb wird dieser Anschluss gegen Masse gelegt und somit das Relais umgeschalten.
- Seite 17 M - 5 Mit einer Eingangsleistung von 20-40W erreichen Sie die maximale Ausgangsleistung der HAL-1200 von 1000W (CW). Wenn Sie die Betriebsart zu SSB wechseln, wird die Endstufe je nach Modulation eine Spitzenleistung von 1200-1250W anzeigen. Für Betriebsarten mit Dauerträgern wie RTTY, SSTV, oder FM, empfiehlt es sich die Eingangsleistung um 20-30 % gegenüber SSB/CW zu senken.
- Seite 18 N – Schutz & Sicherheit Die HAL-1200 Atlantic ist mit verschiedenen Schutzschaltungen, welche durch den 16-bit Microprozessor gesteuert werden ausgestattet. Der Mikroprozessor kontrolliert 3 “Sicherheitsebenen”. Erstes Level (min): Der Fehler wurde automatisch behoben und in manchen Fällen wird eine Meldung ausgegeben.
- Seite 19 Schutzschaltung Angez. Auslöser Signalisierung Reset und Level Fehlermeldung Ausserhalb des OUTBAND / Sendebetrieb WARN leuchtet Taste OK Bandes (L3) DATA CAT ERR ausserhalb des OUT in Zeile “B” Taste STBY Bandes AUTOBAND Data OUTBAND / Fehler im Band WARN leuchtet Taste OK Fehler (L3) DATA CAT ERR...
- Seite 20 O – Externe Steuerkabel Dieser Abschnitt behandelt die Steuerkabel, welche notwendig sind um die HAL-1200 direkt von modernen Transceivern der Hersteller Yaesu, Kenwood, Icom, Elecraft steuern zu lassen. Mit Hilfe eines Steuerkabels sendet der Transceiver die aktuelle Frequenz an den Autoband Decoder in der Endstufe, welcher dann die richtigen Filter schaltet.
- Seite 23 Hardware & Software Via XXIX Maggio, 229 – 20025 LEGNANO (Italy) Tel. +39 0331.50.59.40 e-mail : info@gbhs.it website: http://www.gbhs.it...
