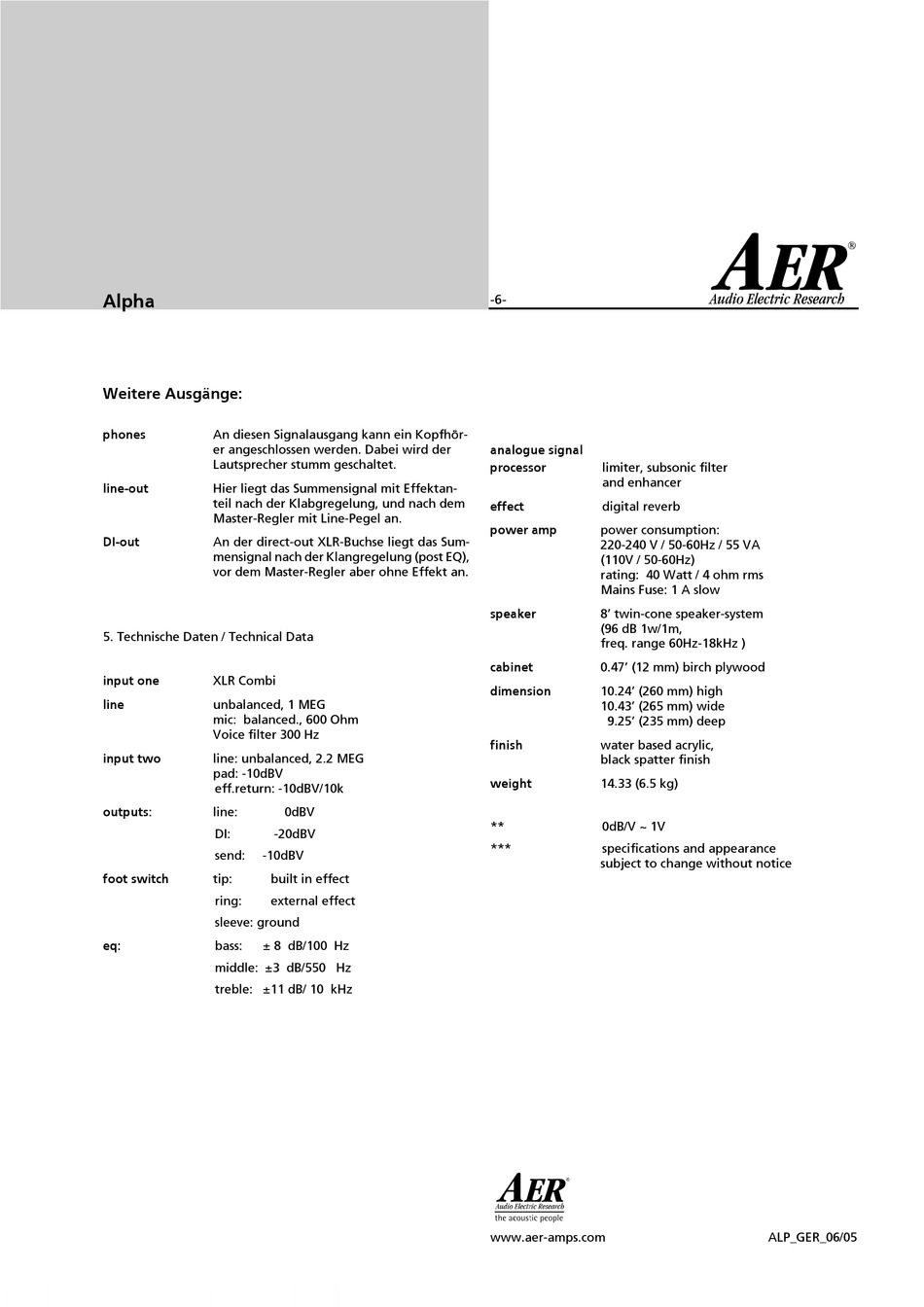

AER Alpha Bedienungsanleitung Seite 6

Alpha
Weitere Ausgänge:
phones An diesen Signalausgang kann ein Kopfhör-
er angeschlossen werden. Dabei wird der
Lautsprecher stumm geschaltet.
line-out Hier liegt das Summensignal mit Effektan-
teil nach der Klabgregelung, und nach dem
Master-Regler mit Line-Pegel an.
DI-out An der direct-out XLR-Buchse liegt das Sum-
mensignal nach der Klangregelung (post EQ),
vor dem Master-Regler aber ohne Effekt an.
5. Technische Daten / Technical Data
input one XLR Combi
line unbalanced, 1 MEG
mic: balanced., 600 Ohm
Voice filter 300 Hz
input two line: unbalanced, 2.2 MEG
pad: -10dBV
eff.return: -10dBV/10k
outputs: line:
DI: -20dBV
send: -10dBV
foot switch tip: built in effect
ring: external effect
sleeve: ground
eq: bass: ± 8 dB/100 Hz
middle: ±3 dB/550 Hz
treble: ±11 dB/ 10 kHz
0dBV
-6-
analogue signal
processor limiter, subsonic filter
and enhancer
effect digital reverb
power amp power consumption:
220-240 V / 50-60Hz / 55 VA
(110V / 50-60Hz)
rating: 40 Watt / 4 ohm rms
Mains Fuse: 1 A slow
speaker 8' twin-cone speaker-system
(96 dB 1w/1m,
freq. range 60Hz-18kHz )
cabinet 0.47' (12 mm) birch plywood
dimension 10.24' (260 mm) high
10.43' (265 mm) wide
9.25' (235 mm) deep
finish water based acrylic,
black spatter finish
weight 14.33 (6.5 kg)
** 0dB/V ~ 1V
*** specifications and appearance
subject to change without notice
A
www.aer-amps.com ALP_GER_06/05
