Afficheur

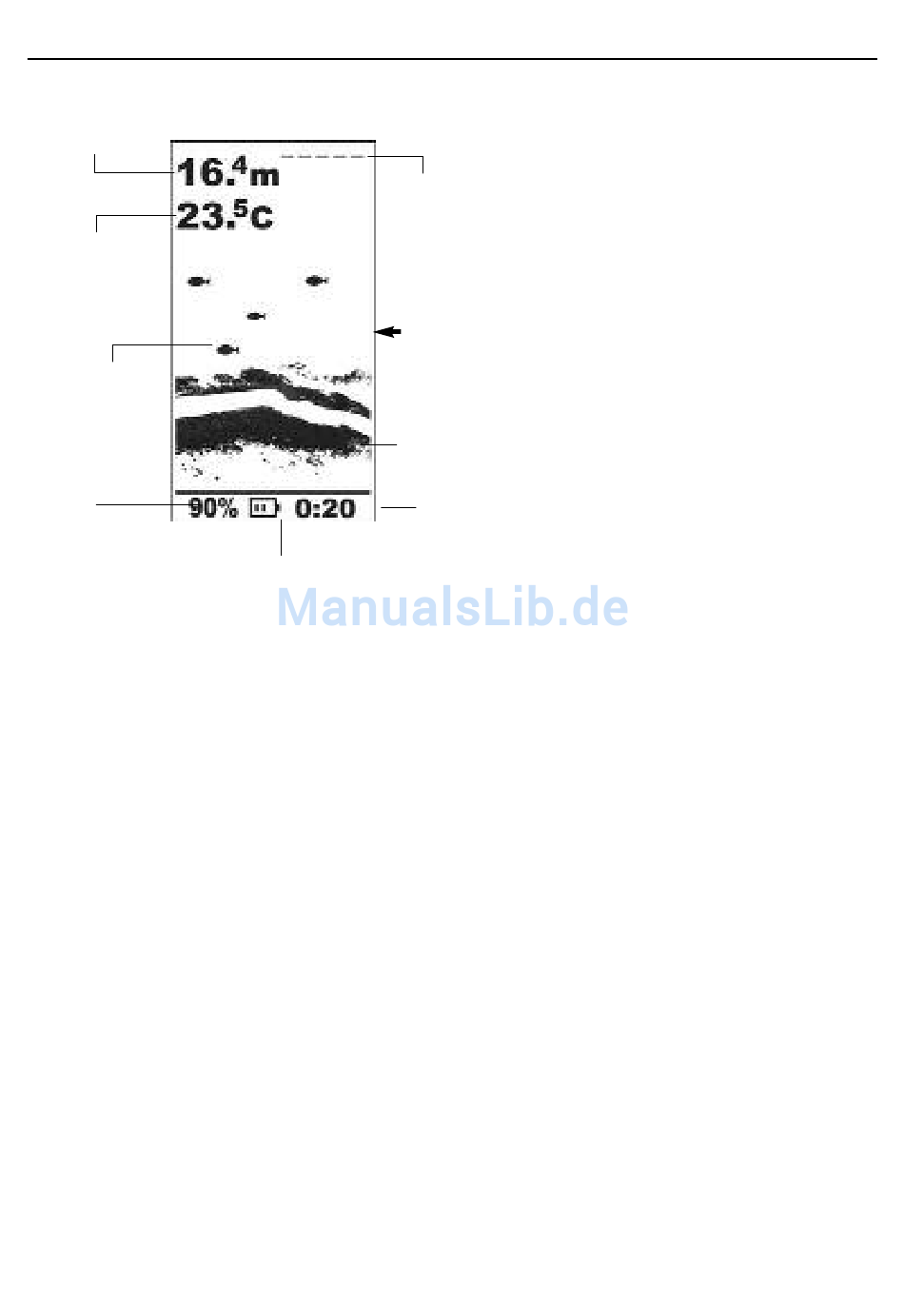

1. Comprendre l'affichage

Affichage de la
profondeur
Affichage de la
température
Icône de poisson
Gain
Le graphique de détection est affiché depuis le coin droit du bas vers le haut. Le défilement se fait en continu vers
la gauche. Les signaux les plus forts et les plus récents sont affichés à l'extrême-droite de l'écran. À l'extrême
gauche de l'écran sont affichés les signaux transmis depuis plus de 16 secondes.
2. Échelle de profondeur
L'appareil sélectionne automatiquement l'échelle de profondeur selon les conditions rencontrées. Il maintient en
permanence l'affichage du fond dans la partie inférieure de l'écran.
Lorsque le paramétrage des unités de profondeur est en pieds, les échelles de profondeur disponibles sont les
suivantes: 15, 30, 50, 65, 130, 200, 260 et 330 pieds.
Lorsque le paramétrage des unités de profondeur est en mètres, les échelles de profondeur disponibles sont les
suivantes: 5, 10, 15, 20, 40, 60, 80, et 100 m.
Les modifications de l'échelle de profondeur ou la perte du signal génèrent l'absence de détail sur certaines li-
gnes et/ou des modifications brutales du graphique du fond. Le saut de l'image affichée ici est dû à une modifi-
cation automatique de la profondeur.
Les nouveaux retours d'échos dessinés à une échelle différente ne coïncident pas avec les données d'historique
déjà dessinées à une échelle supérieure ou inférieure.

3. Ligne de flottaison

La ligne de flottaison affiche la position de cette dernière à l'écran, fonction particulièrement pratique pour esti-
mer la profondeur du poisson détecté.
Autonomie des piles
(1) Affichage de la profondeur:
(2) Affichage de la température:
Ligne de
flottaison
(3) Gain:
(4) Ligne de flottaison:
Les données de
sonde défilent de
(5) Icône de poisson:
droite à gauche
(6) Fond:
Fond
(7) Échelle de profondeur:
Échelle de
profondeur
(8) Autonomie des piles:
- 22 -
indique la profondeur
indique la température ambiante
affichage du réglage de gain en cours
affiche la position de la ligne
de flottaison
un symbole de poisson signale la
cible détectée.
indique l'état du fond
le réglage actuel de l'échelle
de profondeur
autonomie restante des piles
