Display

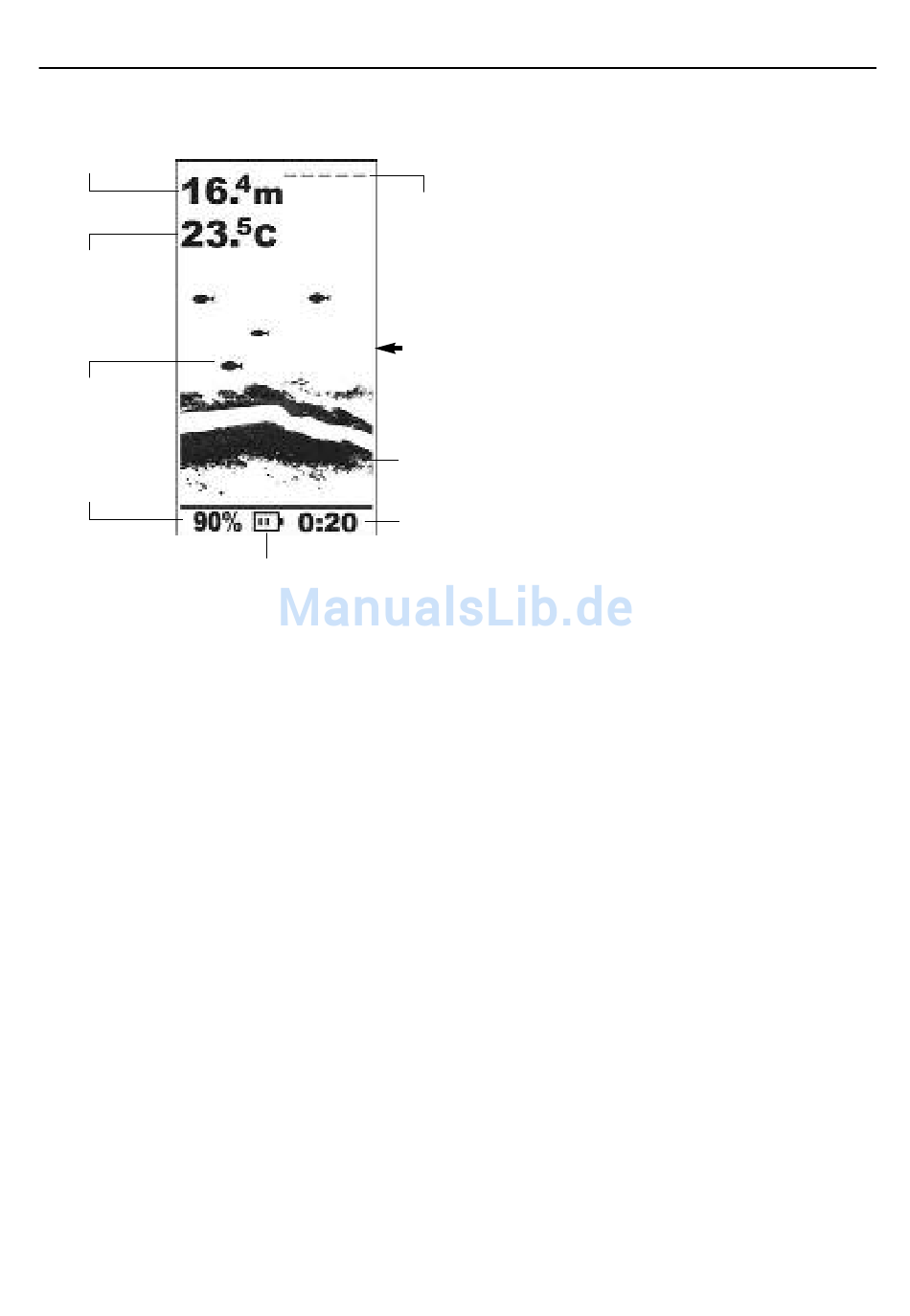

1. Erklärung des Displays
Tiefenanzeige
Temperatur-
anzeige
Fischsymbol
Empfindlichkeit
(Sensitivity)
Das Echobild baut sich von rechts oben nach rechts unten auf. Es wandert kontinuierlich nach links. Die aktuel-
len und neuesten Signale werden ganz rechts angezeigt. Die am weitesten links dargestellten sind 16 Sekunden
zuvor empfangen worden.

2. Tiefenbereich

Das Gerät passt den Tiefenbereich automatisch den Bedingungen an. Der Gewässergrund wird immer im unte-
ren Teil des Displays angezeigt.
Bei der Einstellung auf Fuß hat dieser Fischfinder die folgenden Stufen für die Tiefenbereiche: 15, 30, 50, 65, 130,
200, 260 und 330 Fuß.
Bei der Entstellung auf Meter hat der Fischfinder folgende Stufen für die Tiefenbereiche: 5, 10, 15, 20, 40, 60, 80
und 100 m.
Wenn sich der Tiefenbereich verändert oder das Signal abreißt, werden unvollständige Zeilen angezeigt und /
oder die Darstellung des Gewässergrundes ändert sich abrupt. Der hier gezeigte Bildsprung auf dem Display ist
auf das automatische Umschalten in einen anderen Tiefenbereich zurückzuführen.
Die neu eintreffenden Signale passen daher nicht zu den alten, bereits dargestellten, da sie einen größeren oder
kleineren Maßstab haben.
3. Wasseroberfläche
Die Zeile für die Wasseroberfläche zeigt die Position der Wasseroberfläche auf dem Display an. Das erleichtert
die Einschätzung der Tiefe, in der sich die erkannten Fische befinden.
Wenn beispielsweise die Tiefe aktuell mit 18m und die Position des Fischsymbols (b) auf der Höhe vom 1/3 der Ge-
samttiefe (A) angezeigt wird, befindet sich der Fisch "a" ungefähr (18,6 x 1/3=) 6,2 m unter der Wasseroberfläche.
Batteriestärke
1) Tiefenanzeige:
(2) Temperaturanzeige:
Wasser-
oberfläche
(3) Empfindlichkeit:
(4) Wasseroberfläche:
Die Anzeige
der Sonardaten
wandert von
(5) Fischsymbol:
rechts nach links
(7) Tiefenbereich:
Gewässergrund
(8) Batteriestärke:
Tiefenbereich
- 8 -
Zeigt die Wassertiefe an
Zeigt die Lufttemperatur an
aktuell eingestellte Empfindlichkeit
Zeigt die Position der Wasserober-
fläche an
Ein Fischsymbol zeigt das
erkannte Ziel an
der aktuell eingestellte Tiefenbereich
Zeigt die verbleibende Batterie-
kapazität an
