Anzeigeelemente

Zur Visualisierung der Betriebszustände sind am ARE I2 fünf Leuchtdioden vorhanden.
ID
BFH
Moderne elektronische
Objekterkennung und Verfolgung
ARE I2
L 1
L2
L3
L4
L5

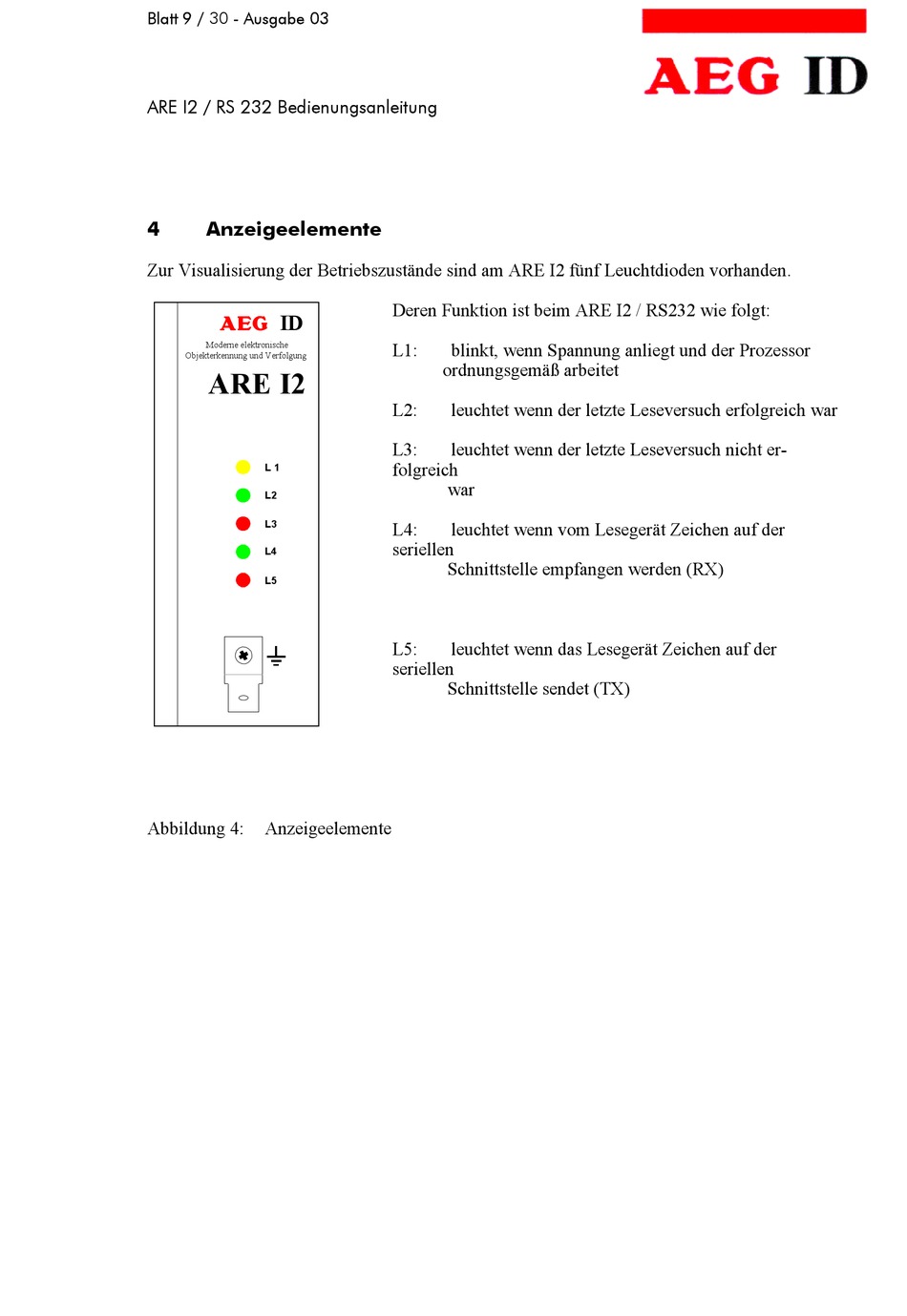

Abbildung 4: Anzeigeelemente
Deren Funktion ist beim ARE I2 / RS232 wie folgt:
L1: blinkt, wenn Spannung anliegt und der Prozessor
ordnungsgemäß arbeitet
L2: leuchtet wenn der letzte Leseversuch erfolgreich war
L3: leuchtet wenn der letzte Leseversuch nicht er-
folgreich
war
L4: leuchtet wenn vom Lesegerät Zeichen auf der
seriellen
Schnittstelle empfangen werden (RX)
L5: leuchtet wenn das Lesegerät Zeichen auf der
seriellen
Schnittstelle sendet (TX)
