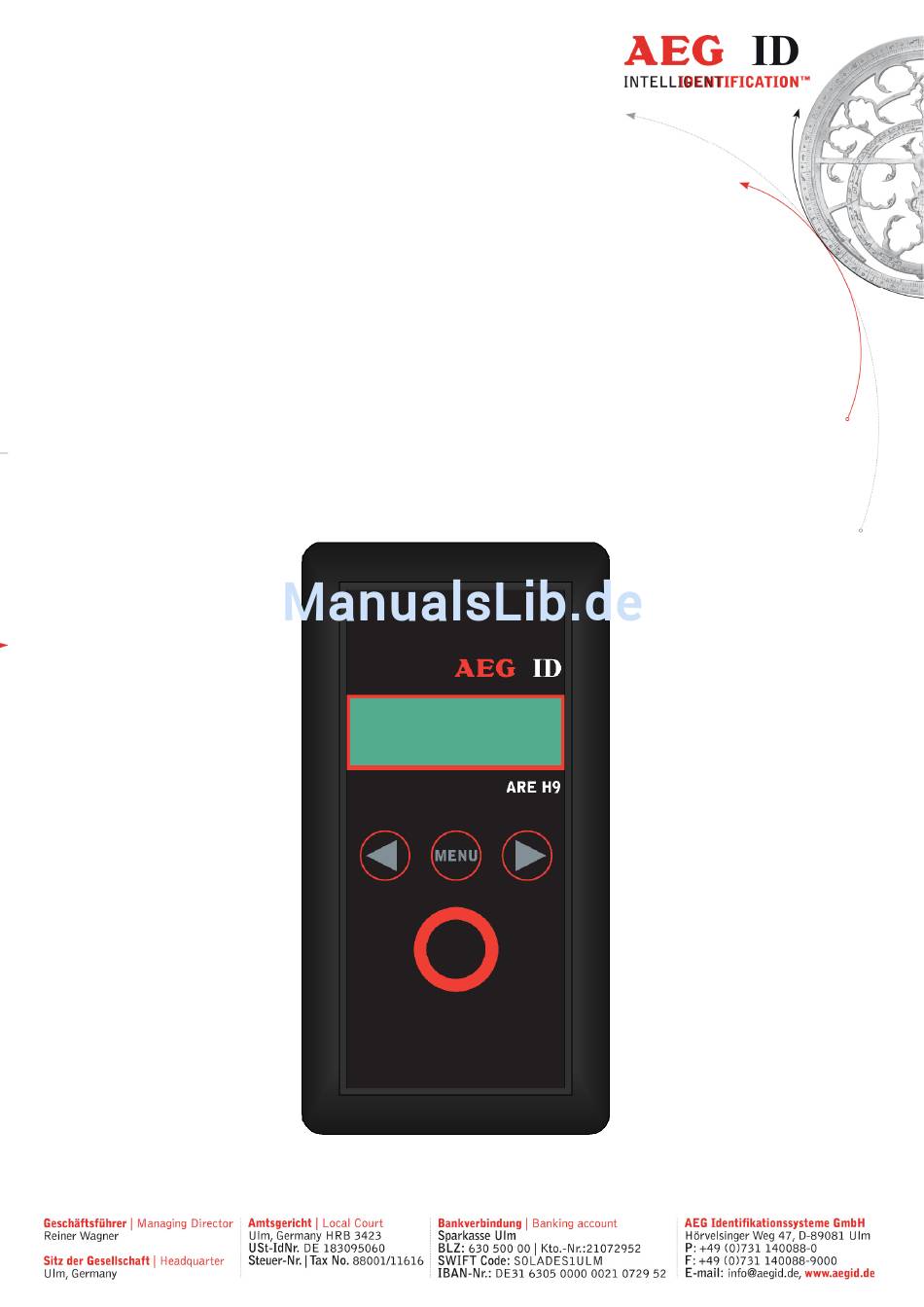

Ausgabe 006
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
---------------------------------------------------------------1/37---------------------------------------------------------------
ARE H9
ARE H9
ARE H9
ARE H9
Full- - - - ISO
Full
ISO
Full
Full
ISO
ISO
Handlesegerät
Handlesegerät
Handlesegerät
Handlesegerät
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AEG ARE H9
Inhaltszusammenfassung für AEG ARE H9
- Seite 1 Ausgabe 006 Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung ARE H9 ARE H9 ARE H9 ARE H9 Full Full- - - - ISO Full Full Handlesegerät Handlesegerät Handlesegerät Handlesegerät ---------------------------------------------------------------1/37---------------------------------------------------------------...
-
Seite 2: Inhaltsverzeichnis
1 ........................EINLEITUNG 2 ..................AUSSTATTUNG DES ARE H9 3 ........................BEDIENUNG Einlegen der Batterie ....................... Gerät Ein/Ausschalten ......................Einen Transponder in der Standard-Betriebsart lesen ..............4 ..................LESEBEREICH DER ANTENNE 5 ....................... DIE DATENBANK 6 ......................MENÜFUNKTIONEN Durch das Menü navigieren ....................... - Seite 3 6.11 Einschaltverzögerung ......................6.12 Tasten Klänge / Tastensignale einstellen ................... 6.13 Uhr stellen (nur mit optionalem Echtzeituhrenmodul) ..............6.14 Datum stellen (nur mit optionalem Echtzeituhrenmodul) ............. 6.15 Language/Sprache – Menüsprache festlegen ................6.16 Programm-Version anzeigen ....................**) ***) 7 ................USB TREIBER INSTALLATION 8 ..........USB SCHNITTSTELLENPROTOKOLLEINSTELLUNG 9 ........
-
Seite 4: Einleitung
• HDX-B Read-Only (nach ISO 11784/11785) • Trovan • PSK1 • ASK64bit Das ARE H9 ist nicht fähig sich mit anderen RFID Lesegeräten im Nahbereich zu synchronisieren. Bitte vor der ersten Inbetriebnahme diese Bedienungsanleitung lesen. RS232 Schnittstelle in der Rs232 Version ---------------------------------------------------------------4/37-------------------------------------------------------------... -
Seite 5: Ausstattung Des Are H9

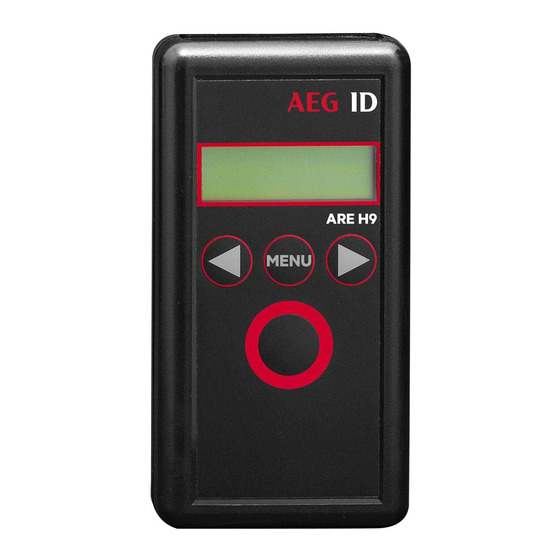

Ausstattung des ARE H9 Antennenposition 2x16 Character LCD-Display Menü Tasten (links, Menü, rechtst) Haupttaste (Lesen, Auswahl) USB-Schnittstelle **) Batteriefach **) RS232 Schnittstellenkabel mit Stecker in der Rs232 Version ---------------------------------------------------------------5/37-------------------------------------------------------------... -
Seite 6: Bedienung
Bedienung 3.1 Einlegen der Batterie Um das Batteriefach zu öffnen wird dieses bei gleichzeitigem leichtem Druck nach außen geschoben. Die 9V-Block Batterie im Batteriefach an den entsprechenden Batterieclip anschließen, dabei ist auf die Polung zu achten. 9V Block Batterie Das Batteriefach ist nach dem Anschließen der Batterie durch zuschieben des Deckels wieder zu schließen. -
Seite 7: Einen Transponder In Der Standard-Betriebsart Lesen
Nach 20 Sekunden ohne Aktivität, z.B. Tastendruck, schaltet das ARE H9 wieder automatisch aus. 3.3 Einen Transponder in der Standard-Betriebsart lesen Um einen Transponder in der Standard-Betriebsart zu lesen ist die Haupttaste zu drücken. In der Standard-Betriebsart wird beim lesen die Anzahl der bisher gelesenen Transponder, die gesamt mögliche Anzahl angezeigt. -
Seite 8: Lesebereich Der Antenne
Der Lesebereich und Lesereichweite sind abhängig vom verwendeten Transponder, seiner Bauform und Orientierung zur Antenne. Das folgende Bild zeigt den typischen Bereich in dem ein Glastransponder gelesen werden sollte. Das ARE H9 ist nicht in der Lage zwei oder mehrere sich gleichzeitig im Antennenbereich befindliche Transponder zu lesen. ---------------------------------------------------------------8/37-------------------------------------------------------------... -
Seite 9: Die Datenbank
Die Datenbank Wurde in der Standard Betriebsart eine Lesung erfolgreich ausgeführt, prüft das ARE H9 seine interne Datenbank auf das Vorhandensein der Transponder-ID. Wurde der Transponder-Code, inklusive dem vergebenen Attribut, nicht in der Datenbank gefunden, wird dieser als neuer Eintrag in der Datenbank gespeichert. -
Seite 10: Überblick Der Menüfunktionen
Auswahl zu übernehmen + 0.5 s Einschaltverzög. 0.5 s - 0.5 s Tasten Klänge Tasten Klänge Uhr stellen 12:00:00 nur verfügbar mit optional installiertem Echtzeituhren-Modul Datum stellen 01 Jan '10 Language/Sprache Language/Sprache English Deutsch AEG ID - ARE H9 V3.00200 ---------------------------------------------------------------10/37-------------------------------------------------------------... -
Seite 11: Attribut Wählen
In der Ausgangskonfiguration des ARE H9 haben alle 27 verfügbaren Attribute eine Standardtextzuweisung die dem Attribut selbst entspricht: #, A, B, C,D,E,F,G,H,I,J,K,L,M,N,O,P,Q,R,S,T,U,V,W,X,Y,Z Mit einer PC-Software kann im Database/PC Modus des ARE H9 jedem Attribut ein freier Text mit bis zu 14 ASCII Zeichen zugeordnet werden. Beispiel: A wird zu "Stall",... -
Seite 12: Betriebsart
Mode und Database/USB Betriebsart. Die Auswahl wird durch drücken der Haupttaste aktiviert. Betriebsart Standard 6.4.1 Standard Betriebsart In dieser Betriebsart wird der gelesene Transponder in der internen Datenbank des ARE H9 gespeichert. 6.4.2 Online/USB oder Online/BT Betriebsart In der Betriebsart „Online/USB“... - Seite 13 Der Lesevorgang selbst ist der gleiche wie in der „Standard“ Betriebsart. In der zweiten Display-Zeile wird die Betriebsart während der Leseergebnisanzeige zusätzlich angezeigt. In der folgenden Darstellung ist das Protokollformat zu sehen, das bei der Datenübertragung des Transponder-Codes in der “online/USB” Betriebsart verwendet wird: Beispiel: ASCII-Darst.
-
Seite 14: Online/Usb H Oder Online/Bt H
--- No Tag --- Online/USB lese ... - Online/USB - 969 0000000001024 Online/USB Um die Betriebsart „Online/USB“ zu verlassen ist eine andere Betriebsart unter „Operating Mode“ auszuwählen. 6.4.3 Online/USB H oder Online/BT H - Handshake Betriebsart Die Betriebsart „Online/USB H“ oder „Online/BT H“ ist vergleichbar mit der Betriebsart „Online/USB“... -
Seite 15: Datenbank/Usb **) Oder Datenbank/Bt *) Betriebsart
Wurde die Transponder Nummer erfolgreich gelesen wird folgendes angezeigt: 999 000000000000 sende... Antwortet die Gegenseite auf das Protokoll <STX> <ETX> des ARE H9 nicht, sendet das ARE H9 weiter zyklische das Protokoll <STX> <ETX> bis eine Antwort erfolgt. Währendessen wird folgendes angezeigt Erwarte Verbind. -
Seite 16: Schnittstelle / Bluetooth Auswahl (Nur Mit Optionalem Bluetoothmodul)
Schnittstelle Bluet. Slave Bluet. Master Das ARE H9 kann nur Bluetooth Verbindung über das serielle COM-Port Profil eingehen, bei der Wahl des Geräte Partners ist darum darauf zu achten das dieser Dienst auf dem Partner aktiviert ist. 6.5.1 Schnittstelle USB Wird als Schnittstelle USB ausgewählt findet der gesamte Datenaustausch mit dem Gerät... -
Seite 17: Schnittstelle Bluetooth Slave
Nach der Auswahl des Menüpunkts wird zunächst überprüft ob noch eine Bluetooth Verbindung zu einem Bluetooth Partner besteht und diese dann geschlossen. Das ARE H9 wartet als Slave bis ein Verbindungsaufbau vom Partner aus erfolgt oder der Anwender den Wartevorgang abbricht. Während diesem Wartevorgang schaltet das Gerät nicht automatisch ab. -
Seite 18: Schnittstelle Bluetooth Master
Durch blättern mit den Pfeiltasten lässt sich der bevorzugte Partner auswählen oder eine neue Partnersuche starten. Wurde ein bevorzugter Partner ausgewählt versucht das ARE H9 eine Verbindung mit diesem Partner herzustellen. Während diesem Vorgang kann „Erwarte Verbindung“ angezeigt werden, dies kann der Fall sein wenn z.B. - Seite 19 PC_007 Ist kein bekannter Partner im ARE H9 gespeichert oder es wurde die Suche nach einem neuen Partner ausgewählt startet das ARE H9 mit der Suche nach Bluetooth Geräten in der Umgebung. Dieser Vorgang kann einige Sekunden dauern.
-
Seite 20: Bluetooth Verbindungsabbruch
Wurde die Suche erfolgreich beendet werten die möglichen Bluetoothpartner zur Auswahl angezeigt. War die Suche erfolglos wird wieder in das Schnittstellemenü gewechselt. Wurde ein neuer Partner ausgewählt versucht das ARE H9 eine Verbindung mit diesem Partner herzustellen. Während diesem Vorgang kann wieder „Erwarte Verbindung“ angezeigt werden, dies kann der Fall sein wenn z.B. -
Seite 21: Kode Darstellung Einstellen
6.7 Kode Darstellung einstellen Mit diesem Menüpunkt lässt sich die Display-Darstellung von ISO-Transpondern einstellen. Kode Darstellung ISO Tier Folgende Darstellungsarten können ausgewählt werden: ISO Tier Darstellung für ISO-FDX und ISO-HDX ISO Industrie Darstellung für ISO-FDX und ISO-HDX ISO BDE Darstellung für ISO-FDX Transponder aus dem Waste Management ISO Attribut... -
Seite 22: Lese-Dauer / Zeitfenster Für Lesevorgang Einstellen
In diesem Menüpunkt lässt sich das Zeitfenster einstellen welches für einen Lesevorgang verwendet wird. Dies ist die Zeitdauer die das ARE H9 nach auslösen der Lesung versuchen wird einen Transponder zu lesen, auch wenn kein Datenträger vorhanden ist. Wird ein Transponder vor Ablauf dieser Zeitdauer erkannt endet der Lesevorgang vorzeitig und das Ergebnis wird angezeigt. -
Seite 23: Abschaltzeit / Zeitdauer Bis Zum Automatischen Ausschalten
Ein guter Wert für diese Zeitfenster sind 2-4 Sekunden. Diese Einstellung wird im Gerät gespeichert und behält auch nach Aus/Einschalten ihren Wert. 6.10 Abschaltzeit / Zeitdauer bis zum automatischen Ausschalten Die Zeitdauer bis sich das ARE H9 nach Inaktivität automatisch ausschaltet lässt sich mit diesem Menüpunkt einstellen. Anschaltzeit 20 s Die Zeitdauer kann in 5 Sekunden Schritten mit den Pfeiltasten eingestellt werden. -
Seite 24: Tasten Klänge / Tastensignale Einstellen
Grundeinstellung 0,5 s Minimaler Wert Maximaler Wert 5 s Diese Einstellung wird im Gerät gespeichert und behält auch nach Aus/Einschalten ihren Wert. 6.12 Tasten Klänge / Tastensignale einstellen Mit diesem Menüpunkt kann eingestellt werden ob bei Tastendruck ein Signalton zusätzlich als Kontrolle ausgegeben wird. -
Seite 25: Uhr Stellen (Nur Mit Optionalem Echtzeituhrenmodul)
(nur mit optionalem Echtzeituhrenmodul) Mit diesem Menüpunkt kann bei vorhandenem Echtzeituhrenmodul die Uhrzeit gestellt werden. Ist das Echtzeituhrenmodul im ARE H9 installiert wird zu jedem Datenbankeintrag die Uhrzeit und das Datum der Lesung im Transponder-Datensatz mit abgespeichert. Das Echtzeituhrenmodul besitzt eine eigene Batterie und ist damit in der Lage Uhrzeit und Datum auch bei Verlust der Stromversorgung des ARE H9 zu behalten. -
Seite 26: Datum Stellen (Nur Mit Optionalem Echtzeituhrenmodul)
6.14 Datum stellen (nur mit optionalem Echtzeituhrenmodul) Mit diesem Menüpunkt kann bei vorhandenem Echtzeituhrenmodul das Datum eingestellt werden. Um das Datum einzustellen wird mit der Haupttaste der Stellvorgang ausgelöst. Nun können Tag, Monat und das Jahr über die Pfeiltasten eingestellt werden. Die Auswahl der einzelnen Stellen (Tag, Monat, Jahr) wird immer mit der Haupttaste bestätigt. -
Seite 27: Language/Sprache - Menüsprache Festlegen
ARE H9 gleichzeitig an einem PC angeschlossen werden können, da dies zu Konflikten bei der Schnittstellenvergabe führen kann. Die mit dem ARE H9 mitgelieferte CD ist das CD oder DVD Laufwerk des PCs einzulegen mit dem das Lesegerät verbunden werden soll. - Seite 28 USB Verbindungskabel ARE H9 Nach Anstecken des ARE H9 wird Windows eine neue Hardware erkannt und es erscheint folgender Bildschirm. Es soll nicht auf Windows Update nach einer Software gesucht werden. „Nein, diesmal nicht“ auswählen und auf „Weiter“ klicken. ---------------------------------------------------------------28/37-------------------------------------------------------------...
- Seite 29 „Software von einer bestimmten Liste oder…“ auswählen und auf „Weiter“ klicken. Schaltfläche „Durchsuchen“ klicken und den Treiberpfad auf der ARE H9 CD auswählen. Anschließend auf „Weiter“ klicken. ---------------------------------------------------------------29/37-------------------------------------------------------------...
- Seite 30 Nun wird der der USB-Treiber installiert. Nach der erfolgreichen Installation des Treibers erfolgt automatisch die Installation der virtuellen RS232 Schnittstelle. „Software von einer bestimmten Liste oder…“ auswählen und auf „Weiter“ klicken. ---------------------------------------------------------------30/37-------------------------------------------------------------...
- Seite 31 Schaltfläche „Durchsuchen“ klicken und den Treiberpfad auf der ARE H9 CD auswählen. Anschließend auf „Weiter“ klicken. ---------------------------------------------------------------31/37-------------------------------------------------------------...
- Seite 32 Nun wird der der Treiber der virtuellen RS232 Schnittstelle installiert. Im Anschluss and die Treiberinstallation sollte das neue Gerät im Windows-Gerätemanager angezeigt werden. Um den Windows-Gerätemanager aufzurufen ist unter der Schaltfläche Start -> Ausführen anzuklicken, im dortigen Eingabefeld ist „devmgmt.msc“ einzugeben und „OK“ auszuwählen. Alternativ kann auch unter der Schaltfläche Start ->...
- Seite 33 Anschlüsse eingetragen sein: „CP2101 USB to UART Bridge Controller (COMX)“ Nun sollte die Kommunikation mit dem ARE H9 mit der PC-Software über die USB- Schnittstelle möglich sein. Sollte es nötig sein die COM Schnittstellenzuordnung zu ändern, weil ein Konflikt besteht oder eine andere COM-Schnittstellennummer benötigt wird, kann diese Änderung im Windows-...
- Seite 34 Im Eigenschaftsfenster ist der Tab Anschlusseinstellungen auszuwählen und auf die Schaltfläche „Erweitert“ zu klicken. In obigen Dialog kann nun unter COM-Anschlussnummer dem virtuellen RS232 COM-Port eine neue Nummer zugewiesen werden. ---------------------------------------------------------------34/37-------------------------------------------------------------...
-
Seite 35: Usb Schnittstellenprotokolleinstellung
19200 Baud, 8 Data bits, no party bit, one stop bit, no hardware handshake. RS232 Schnittstellenprotokolleinstellung Um das ARE H9 mit serieller Schnittstelle (RS232) an einem PC zu nutzen ist zusätzlich ein Nullmodem- Kabel oder –Stecker notwendig (Leitungen RxD, TxD miteinander getauscht). -
Seite 36: Technische Spezifikation
24 mm Material Betrieb in Kombination mit anderen RFID Geräten Wird das ARE H9 in der Nähe anderer RFID Geräten verwendet ist zu beachten dass es zu elektromagnetischen Interferenzen kommen kann welche die Leseeigenschaften des Lesegeräts beeinflussen können. Aus diesem Grund wird ein Abstand von min. 3m zu anderen RFID Lesegeräten empfohlen. -
Seite 37: Sicherheitshinweise
Das Gerät niemals öffnen. Im Innern des Gerätes existieren Stellen, die während des Lesebetriebs hohe elektrische Spannungen aufweisen. Das ARE H9 Handlesegerät enthält keine Teile, die vom Benutzer repariert werden können. Jeder Versuch das Handlesegerät zu öffnen, kann zu Schäden am Gerät führen. Daher darf das Gerät nur von autorisiertem Kundendienstpersonal repariert werden.
