6.5.2 Kontrolle der Installation
Wenn das ISO-Anschlusskabel richtig angeschlossen ist, bleibt beim Abschalten der Zündung während eines bestehenden
Gesprächs dieses bis zum Gesprächsende bestehen. Die EGO LOOK schaltet sich nach Gesprächsende aus. Geht die EGO LOOK
unverzüglich nach dem Abschalten der Zündung aus, dann muss das Zündkabel (blau) mit dem Spannungsversorgungskabel (rot)
vertauscht werden (siehe Abb. 13b).

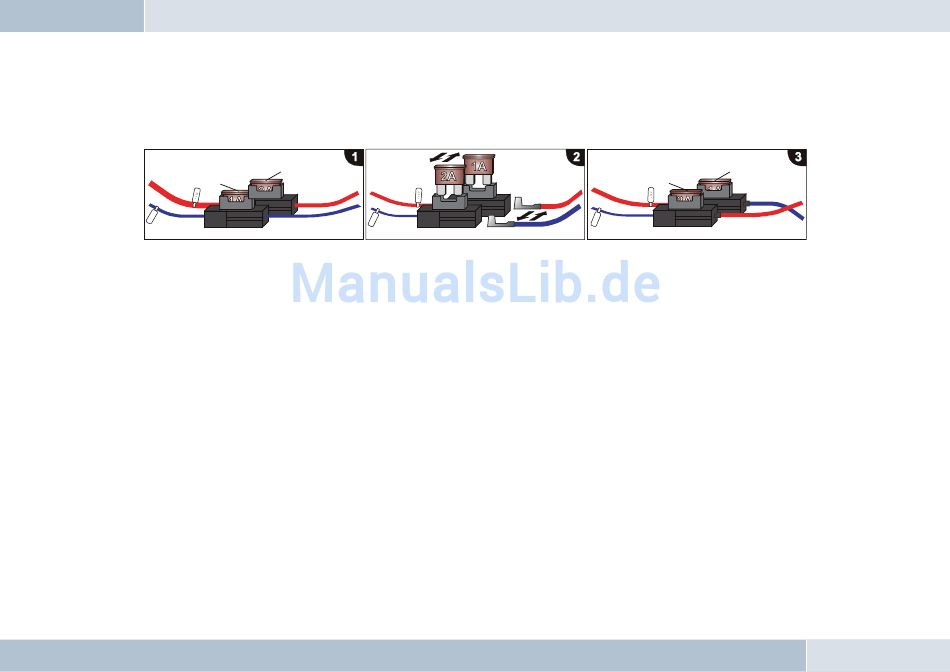

Abb. 13a:
Ansicht im
Originalzustand
rot
1A
blau
6.5.3 Externer Zusatzlautsprecher
In folgenden Fällen muss ein Zusatzlautsprecher (4 Ohm, min. 5 W) verwendet werden:
→ wenn die Lautsprecher des Autoradios nicht verwendet werden sollen
→ wenn die Ausgangsleistung des Lautsprecherkanals 35 W (Sinus) übersteigt und kein Telefonanschluss
am Autoradio vorhanden ist
→ wenn das Autoradio mit Aktivboxen betrieben wird und kein Telefonanschluss am Autoradio vorhanden ist
Rückkopplungen stören die Verständlichkeit. Bringen Sie den Zusatzlautsprecher in einem Abstand von mindestens 80 cm zum
Mikrofon an. Zur Befestigung des externen Lautsprechers beachten Sie die Hinweise des jeweiligen Herstellers. Der Lautspre-
cher kann an die Leitungen grün (Pin 14) und violett (Pin 7) des Anschlusskabels angeschlossen werden. Vorher sind die grüne
und violette Leitung vom ISO-Stecker zu trennen (siehe Abb. 14).
2A
rot
rot
blau
blau
1A
2A
rot
rot
blau
blau
Abb. 13b:
Ansicht nach
Kabeltausch
blau
rot
|
20
21
