Display ankleben
Ziehen Sie die Schutzfolie vom Klebestreifen ab. Halten Sie das Display im Abstand von einigen Millimetern über die gewünschte
Einbauposition. Prüfen Sie die Position nochmals. Eine spätere Korrektur des angeklebten Teils ist nicht möglich. Setzen Sie das
Display auf die Klebestelle und üben Sie kurz mäßigen Druck aus.
Änderung der Fußposition
Im Anlieferzustand ist der Displayfuß für eine vertikale Montage im Fahrzeug vorgesehen. Der Wechsel in die horizontale Monta-
geposition erfolgt durch Entriegeln, 180° Drehung und Wiedereinrasten des Fußes an der Displayunterseite.
6.4
Anschlusskonzept
6.4.1 Allgemein
Installation für Gesprächswiedergabe bei einem Autoradio mit Mute-Eingang jedoch ohne Telefoneingang
Die Gesprächswiedergabe erfolgt bei dieser Anschlussvariante über den vorderen rechten Autolautsprecher. Während der Ge-
sprächsdauer ist das Autoradio über den Mute-Eingang stumm geschaltet.
HINWEIS: Beachten Sie bitte die Informationen zum Anschluss der Mute-Leitung des ISO-Anschlusskabels entsprechend
Abschnitt „6.5.1 Prüfung der Mute-Eingänge".
Installation für Gesprächswiedergabe bei einem Autoradio mit Telefon- und Mute-Eingang
Die Gesprächswiedergabe erfolgt bei dieser Anschlussvariante über die vom Autoradio
unterstützten Autolautsprecher. Während der Gesprächsdauer wird das Autoradio per Mute-
Eingang auf den Telefoneingang umgeschaltet. Um den Telefoneingang Ihres Autoradios
anzusteuern, muss der Lautsprecherausgang der EGO LOOK mit dem Telefoneingang des
Autoradios verbunden werden. Dafür sind die violette und die grüne Leitung des 14poligen
Anschlusssteckers des ISO-Kabels zum Telefoneingang des Autoradios zu führen. Die grüne
und violette Leitung sind vom ISO-Stecker zu trennen. Dann wird die grüne Leitung (Pin 14
am 14poligen Anschlussstecker) mit dem „Telefoneingang –" und die violette Leitung (Pin 7
am 14poligen Anschlussstecker) mit dem „Telefoneingang +" der Mini-ISO-Buchsen verbun-
den. Informationen zum Telefoneingang Ihres Autoradios entnehmen Sie bitte der Einbau-
und Bedienungsanleitung Ihres Autoradios.
HINWEISE: Verfügt Ihr Autoradio über eine hier nicht aufgeführte Anschlussvariante des Telefoneingangs, so wenden Sie sich
bitte bei der Installation an eine Fachwerkstatt. Des Weiteren beachten Sie bitte die Informationen zum Anschluss der Mute-
Leitung des ISO-Anschlusskabels entsprechend Abschnitt „6.5.1 Prüfung der Mute-Eingänge".
EGO LOOK

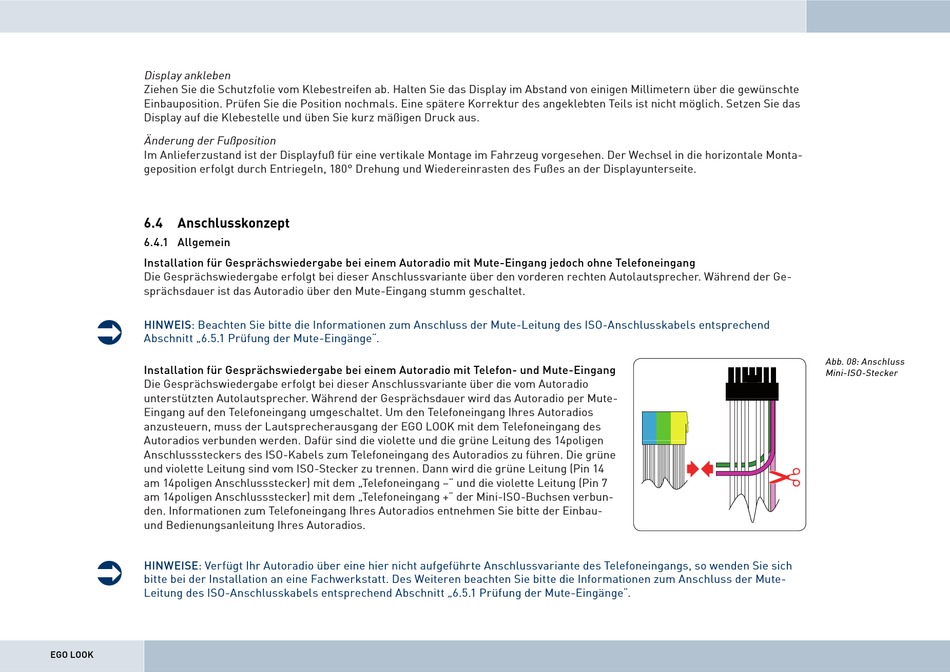

Abb. 08: Anschluss
Mini-ISO-Stecker
