6.3
Einbau
BESCHÄDIGUNG WICHTIGER FAHRZEUGTEILE! Beim Bohren von Befestigungslöchern oder Eintreiben von Blechschrauben
können wichtige Fahrzeugteile beschädigt werden. Achten Sie auf ausreichende Baufreiheit auch hinter den Schrauben- und
Bohrlöchern!
6.3.1 Elektronikbox befestigen
Für eine Reihe von PKW-Typen sind im Fachhandel Einbau-
konsolen erhältlich. Sie nehmen alle Elemente der EGO
LOOK, auch die Elektronikbox, auf. Wenn keine Einbaukonso-
le verwendet wird, gehen Sie wie folgt vor:
Befestigungspunkte festlegen
Achten Sie darauf, dass ca. 70 mm Platz für die Steckverbin-
dungen frei bleibt. Markieren Sie die Schraubenpositionen.
Elektronikbox befestigen
Benutzen Sie zur Befestigung der Elektronikbox vier Blech-
treibschrauben mit den entsprechenden Unterlegscheiben. Wir empfehlen eine Blechtreibschraube mit den Maßen „ST 2,9x25
DIN 7981". Diese sind optimal für die Befestigung der Elektronikbox geeignet. Bohren Sie mit einem 2-mm-Bohrer vor.
6.3.2 Mikrofon befestigen
Befestigungspunkt festlegen
Der Mikrofonhalter hat auf seiner Rückseite einen selbstklebenden Streifen. In Form und Größe muss die Auflagefläche zur Kle-
befläche am Mikrofonhalter passen. Das Anschlusskabel muss bis zur Elektronikbox reichen! Positionieren Sie das Mikrofon mit
seiner Schallöffnung in Sprechrichtung.
Klebestelle reinigen/entfetten
Klebeflächen müssen frei von Fett und Staub sein. Reinigen Sie die vorgesehene Stelle mit einem geeigneten Reinigungsmittel
wie z.B. Spiritus. Verwenden Sie nur solche Mittel, die Kunststoffe oder lackierte Holzflächen nicht anlösen und selbst nicht fet-
tend wirken. Ungeeignet sind z.B. Waschbenzin, Azeton, Terpentin, Tri-Chlor-Ethylen und ähnliche Reinigungsmittel.
Mikrofonhalter ankleben
Ziehen Sie die Schutzfolie vom Klebestreifen ab. Halten Sie den Mikrofonhalter im Abstand von einigen Millimetern über die
gewünschte Einbauposition. Prüfen Sie die Position nochmals. Eine spätere Korrektur des angeklebten Teils ist nicht möglich.
Setzen Sie den Mikrofonhalter auf die Klebestelle und üben Sie kurz mäßigen Druck aus.
Mikrofon befestigen
Befestigen Sie nun das Mikrofon durch Aufstecken am Halter und richten es in Sprechrichtung aus.
EGO LOOK

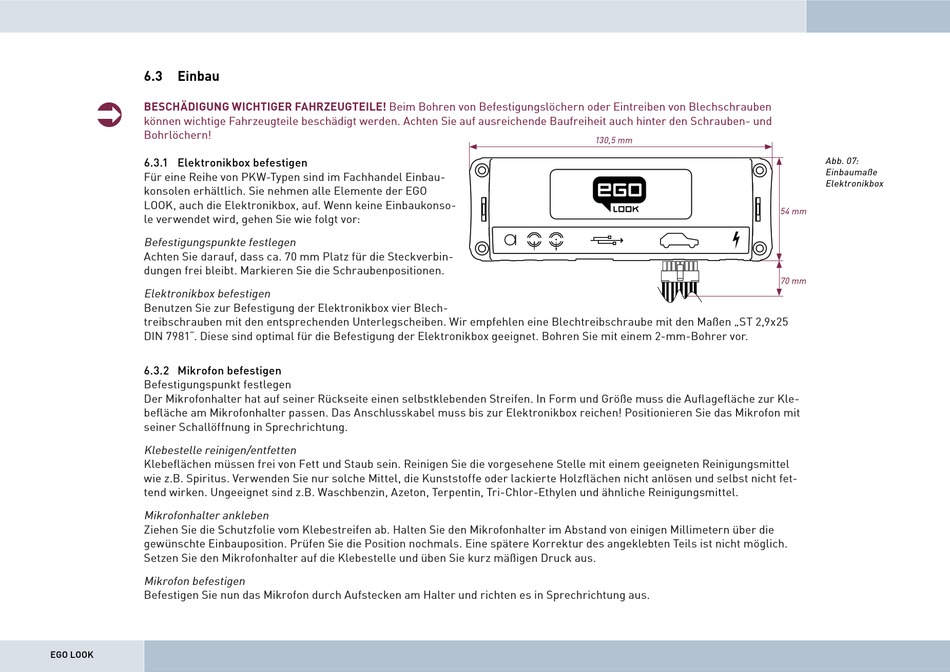

Abb. 07:
Einbaumaße
Elektronikbox
