svenska
TEMPERATURGIVARE OCH NÄTADAPTER
Spänn eller tejpa fast temperaturgivaren på en ois-
olerad del av framledningen ca 1 m efter ventilen.
Röret skall sedan isoleras för att erhålla bästa tem-
peraturmätning. Nätadapter kopplas till plint A,
temperaturgivare T1 till plint B.

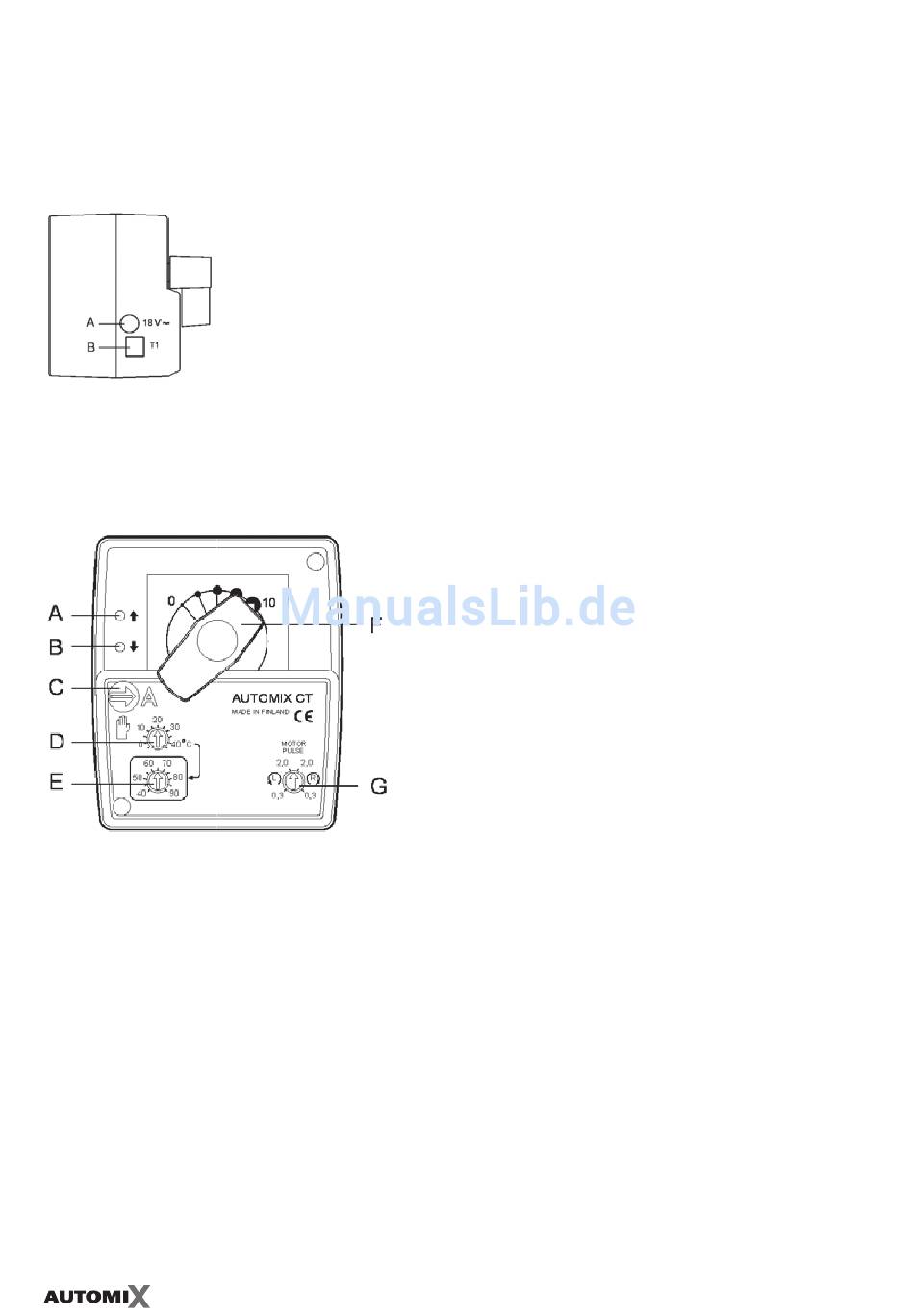

Bild 2. Motorns kopplingsplintar
ANVÄNDNING
Bild 3. Motorns frampanel
A. Röd LED: Ventilen öppnar
B. Grön LED: Ventil stänger
C. "A" är AUTOMATIK-läge
"HAND" är Handreglerings-läge
D. Val av temperatur, under 40ºC
E. Val av temperatur, över 40ºC
G. Höger-/vänstergång av motorn
samt val av styrimpuls
A. Nätadapter
B. Temperaturgivare T1
Önskad temperatur ställs in med väljare D och E.
Då väljare D ställs över 40 ºC flyttas temperaturska-
lan till väljare E. I Bild 3 är temperaturen inställd på
55°C.
Då motorn öppnar ventilen lyser röd LED A och då
motorn stänger ventilen lyser grön LED B. Då mo-
torn står, lyser ingen LED.
HÖGER-/VÄNSTERGÅNG AV MOTORN
Höger- eller vänstergång av motorn ställs in med
väljare G. Vid leverans är väljare G inställd för höger-
gång R, dvs motorn öppnar ventilen medurs. För
vänstergång vrids väljaren G till L. Då öppnar mo-
torn ventilen moturs.
STYRIMPULS
Normal styrimpuls är 1 sek. Om temperaturen inte
hålls stabil på grund av flödeshastighet, kan sty-
rimpulsen ställas in mellan 2 sek och 0,3 sek med
väljare G. T.ex om skillnaden mellan stigar- och re-
turtemperaturen är över 10°C och temperaturen
pendlar, skall väljare G vridas mot 0,3 sek.
KONTROLL AV ANLÄGGNINGEN
Om anläggningen inte fungerar som den skall
– kontrollera att:
1. värmepannans eller ackumulatortankens tempe-
ratur är den rätta
2. cirkulationspumpen går
3. säkringen är hel och strömmen är tillslagen
4. avstängningsventilerna är öppna
5. ventilen går lätt
6. ingen luft finns i systemet
7. frikopplingsskruven står på "A" AUTOMATIK-läge
8. värmesystemet är rätt installerat och fungerar
med handreglage
9. temperaturgivarens motståndsvärde är rätt.
Se bild 4.
