Menovesianturin ja muuntajan asennus
Menovesianturi kiinnitetään mukana tulevalla nippu-
siteellä tai teipillä menovesiputken eristämättömään
kohtaan. Anturi ja putki tulee tämän jälkeen eristää
anturin kohdalta parhaan mittaustuloksen saavutta-
miseksi. Pistorasiamuuntaja kytketään liittimeen A.
Menovesianturi kytketään moottorin liittimeen B.
KÄYTTÖ

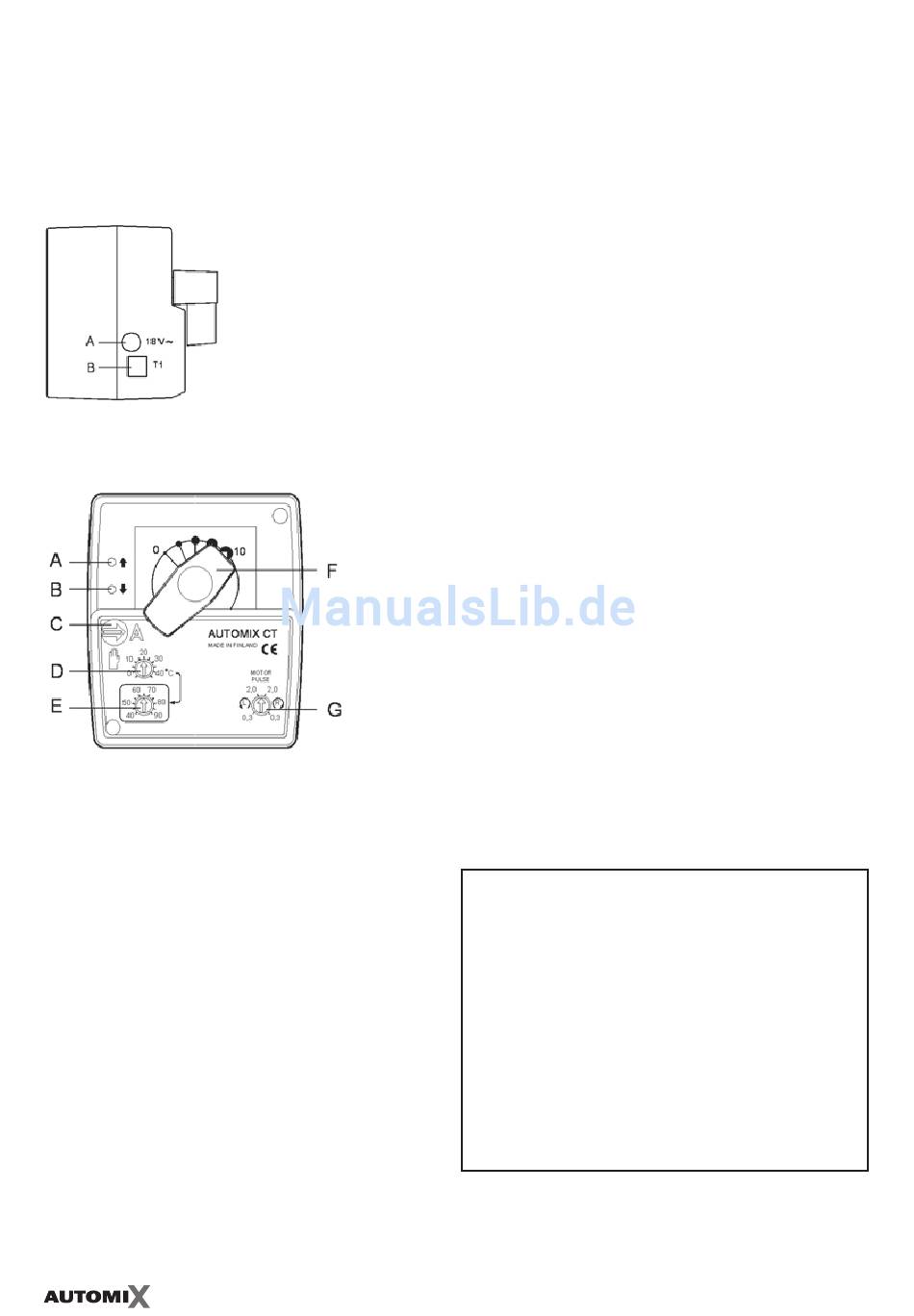

Kuva 3. Etupaneeli
A. Pun. lamppu, venttiili avautuu
B. Pun. lamppu, venttiili sulkeutuu
C. Automaatti-/käsikäyttö valitsin
D. Lämpötilan valinta, alle 40ºC
E. Lämpötilan valinta, yli 40ºC
G. Kätisyyden (vasen/oikea) ja moot-
torin käyntipulssin keston valinta
Toivottu menoveden lämpötila asetetaan valitsi-
mella D ja E. Kun valitsin D asetetaan yli 40 ºC:een,
siirtyy lämpötilan asetus valitsimeen E.
Kun moottori avaa venttiiliä, palaa punainen lamp-
pu A ja vastaavasti palaa punainen lamppu B kun
moottori sulkee venttiiliä.
A. Muuntaja
B. Menovesianturi
Kuva 2. Moottorin liittimet
Kätisyyden ja käyntipulssin pituuden valinta
Asennuksen yhteydessä asetetaan moottorin toi-
minnan kätisyys kuvan 3 valitsimella G. Tehdasase-
tuksena on oikeakätinen toiminta. Tällöin laitteen
pyrkiessä avaamaan venttiiliä, moottori kääntää
venttiiliä myötäpäivään. Samalla hetkellä palaa ku-
van 3 merkkilamppu A.
Mikäli menoveden lämpötila ei pysy vakaana, voi-
daa säätöä hidastaa asettamalla trimmerillä G käyn-
tipulssi lyhyemmäksi, aina 0,3 sekuntiin asti.
LÄMMITYSJÄRJETELMÄN TARKISTUS
JA VIAN ETSINTÄ
Jos lämmityslaitteisto ei toimi odotetulla tavalla,
tarkista että:
1. Kattilan ja varaajan lämpötilat ovat oikeita.
2. Kiertovesipumppu käy.
3. Patterien ja kiertovesiputkien venttiilit ovat auki.
Mikäli menoveden lämpötila ei tämänkään jälkeen
pysy vakaana, voidaan säätöä hidastaa kääntämällä
trimmeriä G (kuvassa 3) myötäpäivään kohti 0,3 ar-
voa. Tällöin käyntipulssi lyhenee.
4. Virta on kytketty ja sulakkeet ovat ehjiä.
5. Säätölaitekytkennät on tehty oikein.
6. Järjestelmässä ei ole ilmaa
7. Sekoitusventtiili toimii kevyesti.
8. Moottori on oikein asennettu venttiilin akselille.
9. Lämmityslaitteisto on rakennettu oikein ja
toimii oikein käsin säädettäessä.
10. Anturin lämpötila vastaa käytäntöä
eli vastusarvo on oikea.

TEKNISET ARVOT

• mikroprosessoriohjattu PI-säätäjä
• nimellisjännite 230 VAC 50/60Hz
• tehontarve 3 VA
• portaaton menoveden säätö +0ºC ... +90ºC
• kääntökulma 90º
• käsikäyttö
• 2 LED-lamppua toimintojen näyttämiseen
• vääntömomentti 5 Nm
• mitat 77 x 90 x 90 mm
• suojaluokkka IP41
• paino 0,32 kg
