AUTOMIX ® CT
Vakiolämpötilamenovesisäätäjä
Asennus- ja käyttöohjeet
Automix CT on elektroninen lämmönsäätölaite me-
noveden lämpötilan vakiona pitämiseksi. Menove-
den lämpötilan portaaton säätö 0º - 90 ºC. Käsikäyt-
tö esim. sähkökatkoksen aikana.
Automix CT kääntää venttiiliä niin, että veden lämpö-
tila pysyy koko ajan ennalta ohjausyksiköstä valitus-
sa lämpötilassa. Anturin ja virran kytkentä tapahtuu
yksinkertaisesti pikaliitoskontakteja käyttämällä.

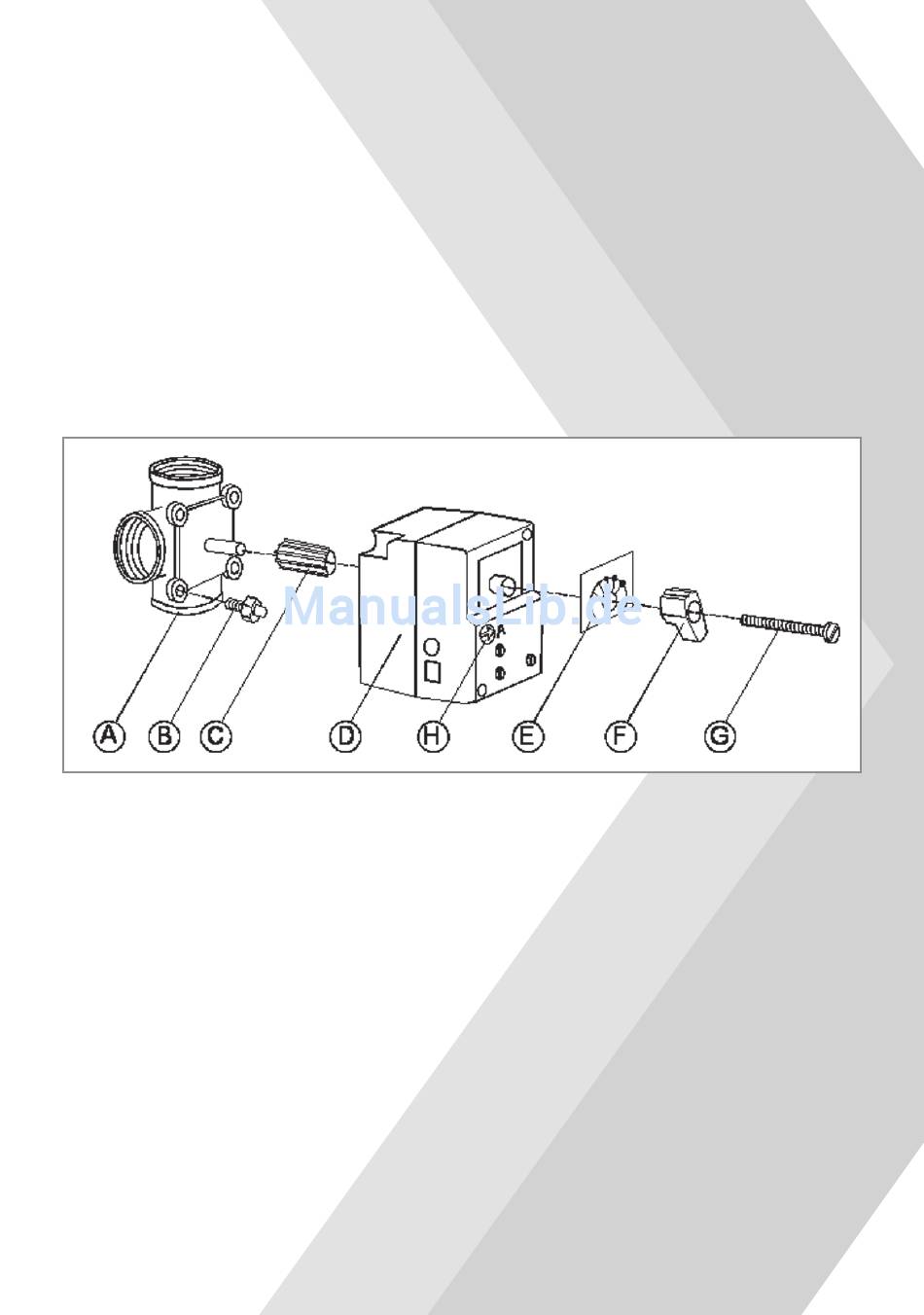

Kuva 1. Moottorin asennus venttiiliin
1. Käännä venttiilin (A) karaa vastapäivään (auki tai
kiinni asentoon). Poista venttiilin säätönuppi.
2. Asenna pyörimisenesto ruuvi (B) sopivaan
reikään venttiilissä. Mikäli tarpeellista poista vent-
tiilistä pesän ruuvi.
3. Työnnä toimilaitteen adapteri (C) venttiilikaran
päälle niin että karassa oleva viiste istuu" hyvin.
4. Työnnä toimilaite (D) adapterin (C) päälle.
Käännä tarpeen mukaan toimilaitetta hieman
myötäpäivään, jotta pyörimisenesto ruuvi (B)
asettuu kunnolla toimilaitteeseen.
5. Sijoita asteikko (E) niin että se vastaa auki-kiinni
asentoa.
AUTOMIX CT KOOSTUU SEURAAVISTA OSISTA:
1. Venttiilin moottoriin 24 VAC 50/60 Hz,
jossa elektroninen ohjausyksikkö.
2. Menovesianturi T1, 1 m
3. Pistorasiamuuntaja 230/18 VAC
190 mA, 1,7 m johto.
4. Asennus- ja käyttöohje
ASENNUS
Moottorin asennus
6. Asenna käsikahva (F) toimilaitteeseen niin että
kahvan osoitin osoittaa asteikon 0/10-kohtaa.
Varmista asennus kiristämällä ruuvi (G).
7. Käännä ruuvimeisselillä toimilaitteessa olevaa
vapautuspainiketta (H) asennosta "A" asentoon
"käsikäyttö". Käänntämällä kahvasta (F) varmistat,
että venttiili kääntyy toivotusti 90 astetta.
8. Kytke moottorin johtimet ohjauskeskuksen
sokkeliin, kuva sivulla 3.
9. Käännä vapautuspainike (H) takaisin asentoon "A"
ja toimilaite ohjaa venttiilin vaadittuun asentoon.

suomi
