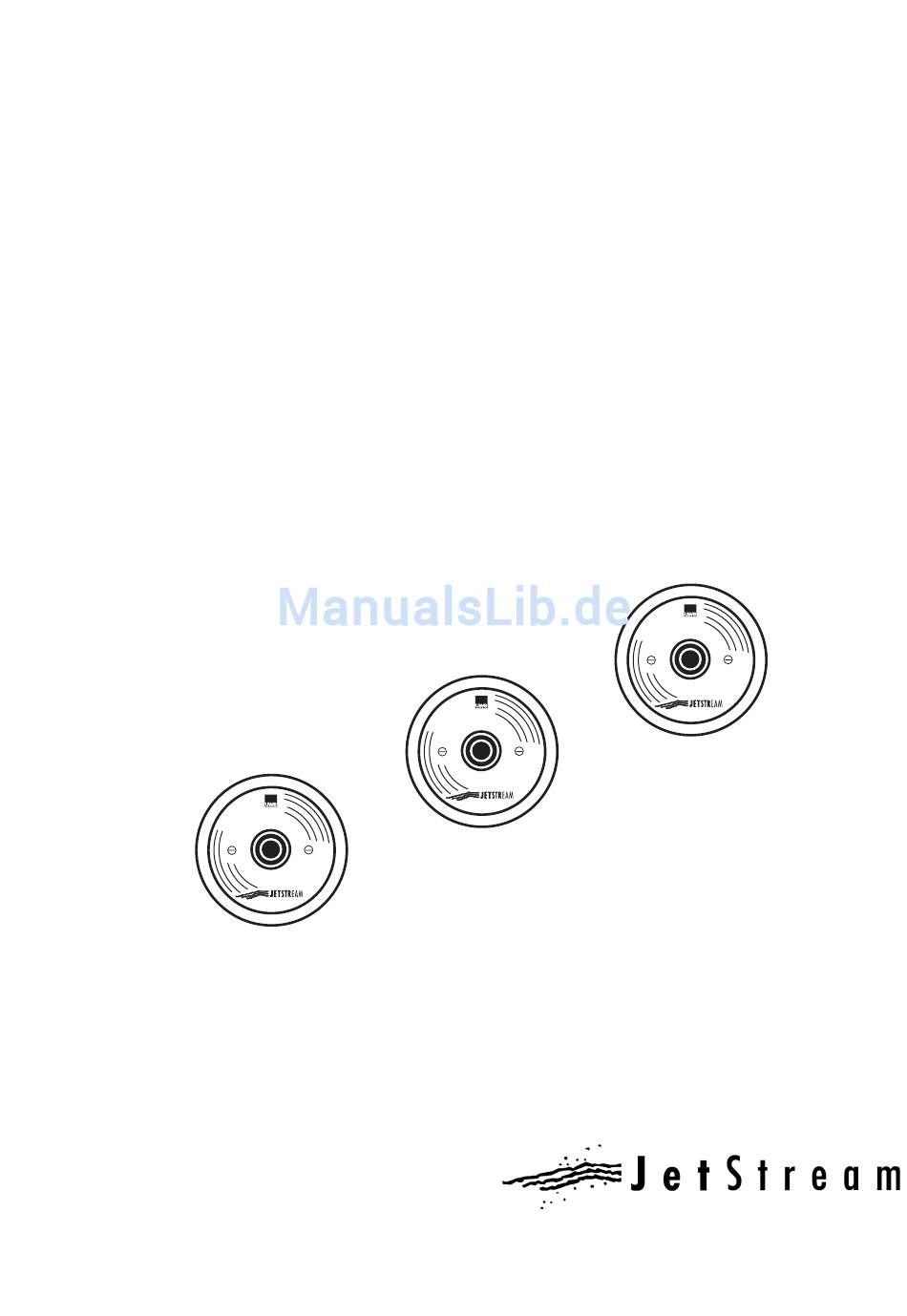

Seite 1

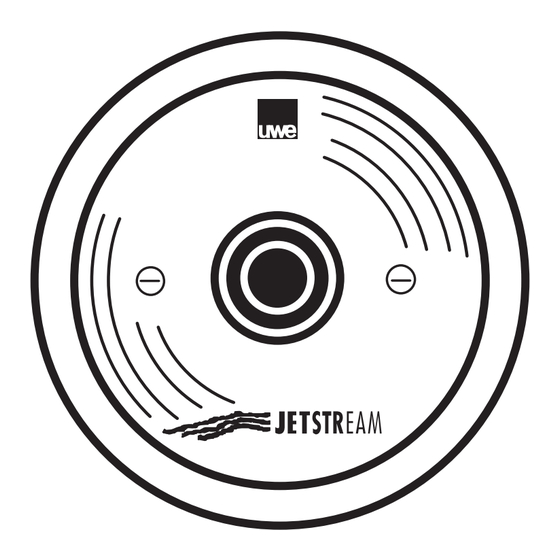

Montage- und Bedienungsanleitung GB INSTALLATION AND OPERATING INSTRUCTIONS INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI INSTRUZIONE PER IL MONTAGGIO E L’USO INSTRUCCIONES PARA EL MONTAJE Y LA UTILIZACION LIBRA 3 - 5...
Seite 2
Inhaltsverzeichnis MONTAGE UND BEDIENUNGSANLEITUNG ........Seite 3 - 7 GB Table of Contents INSTALLATION AND OPERATING INSTRUCTIONS ......page 8 - 11 Contenu INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI ...... page 12- 15 Indice INSTRUZIONE PER IL MONTAGGIO E L’USO ........pagina 16 - 19 Indice INSTRUCCIONES PARA EL MONTAJE Y LA UTILIZACION ....
1.3 Gefahrenquellen Warnung! Die JETSTREAM Anlage spritzt durch die Strahldüse ja nach Gerätetyp bis zu 1200 Liter Wasser pro Minute in das Becken ein. Wird diese enorme Kraft voll zur Massage eingesetzt, kann dies zu Verletzungen der Muskulatur, des Bindegewebes und zu inneren Verletzungen führen. Aufgrund des verringerten elektrischen Widerstandes des mensch- lichen Körpers in Schwimmbädern und der daraus resultierenden erhöhten Wahrscheinlichkeit des Auftretens ge-...
Vor jeder Inbetriebnahme sind die örtlichen Sicherheitsbestimmungen sowie die Sicherheitshinweise einzuhalten. Ist das Gerät komplett montiert und elektrisch angeschlossen, kann das Gerät in Betrieb genommen werden. Bevor Sie die uwe JETSTREAM Anlage in Betrieb nehmen, drehen Sie den Motor am Lüfterrad von Hand mehrmals durch.
Seite 5
Beton Schalbrett lose beiliegender Schutzschlauch für Wandstärke über 24 bis 100 cm Rohbauteil an allen Rohbau- Düse teilen bis zur Innen- kontur fliesen Strebe unten Putz- und Fliesenausgleich bis 6 cm Rohbauteil für Pneumatik- schalter (Sonderzubehör) an allen Rohbau- teilen bis zur Innen- Rohbauteil kontur fliesen Saugrohr...
Seite 6
Anschluß durch eine korrosionsfeste Leitung ½ ” oder 1” (Reduzierung von 1” auf ½ ”) mit der Druck- seite des Schwimmbadfilters zu verbinden. Der Vorteil besteht darin, daß die Leitungen der JETSTREAM-Anlage auch dann vom Wasser durchflossen werden, wenn die Anlage ausgeschaltet ist. Montage Druckschlauch (Sonderzubehör: Flexibles Verrohrungssystem) Hanfen Sie den Nippel 1¼...
Seite 7
Nehmen Sie den kurzen Schaltschlauch (38) des Pneumatik-Schalters (37), ziehen Sie diesen durch die Druckschaube (34), und stecken Sie diesen auf den Schlauchnippel des Schlauch-Verbindungstückes (39). Stecken Sie auf den ande- ren Schlauchnippel des Schlauch-Verbindungstückes (39) den langen Pneumatikschlauch (40), und schieben Sie die- sen durch die zentrische Verschraubung im Rohbauteil nach hinten in den Beckenumgang.
