Inhaltszusammenfassung für Hercules P32 DJ

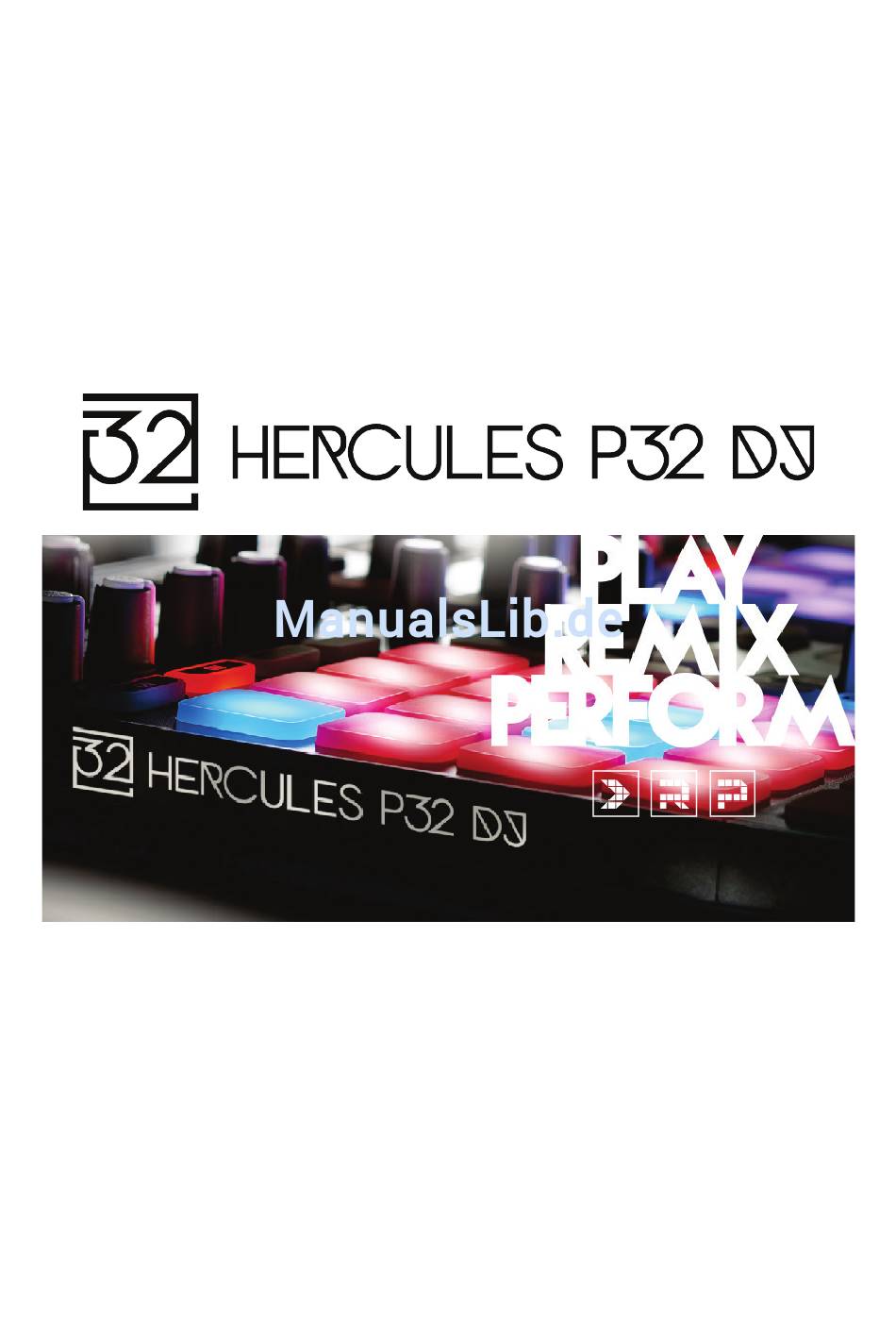

- Seite 1 Benutzerhandbuch...
- Seite 2 1. Übersicht...
- Seite 3 2. Packungsinhalt Hercules P32 DJ USB-Kabel (Typ A Stecker/Typ B Stecker), Länge: 1 Meter Schnellstartanleitung...
-
Seite 4: Produktspezifikationen
3. Produktspezifikationen 3.1. Mechanische Spezifikationen Maße: 35,5 x 23,8 x 4,8 cm Gewicht: 1,4 kg 3.2. Technische Spezifikationen 1. USB MIDI Controller mit: DECK 8 Transport-Buttons: SHIFT / PLAY / CUE / SYNC 2 Rastergitter mit je 16 Pads (insgesamt 32 Pads) mit zweifarbiger Hintergrundbeleuchtung assoziierten Modus-Buttons... - Seite 5 2. Eingebautes Mehrkanal-Audiointerface Lautsprecher-Ausgang (= Ausgang 1-2) mit RCA-Buchse o Maximalleistung = 5 dBU in 1 kΩ o THD+N @1 kHz ~ -85 dB o Auflösung = 16-Bit o Abtastrate = 48 kHz Kopfhörer-Ausgang (= Ausgang 3-4) mit 6,35 mm / ¼" Buchse o Maximalleistung = 5 dBU in 32 Ω...
- Seite 6 4. Einrichtung 4.1. Anschluß an einen Computer (USB) Hinweis: Eine LED-Leuchtsequenz, genannt Vegas Mode wird jedes Mal gestartet, wenn Sie das Gerät an den Computer anschließen. Diese Sequenz beginnt erneut nach fünf Minuten Inaktivität auf dem Controller, das heißt, wenn der Benutzer nicht mit dem Produkt interagiert. Der Vegas Mode erfolgt in drei Phasen und ermöglicht somit die Darstellung der drei möglichen Farben der beiden 16-Pad-Rastergitter (rot / blau / lila).
-
Seite 7: Herunterladen Von Djuced
4.2. Herunterladen von DJUCED™ 40° Gehen Sie bitte auf: http://soft.hercules.com/P32DJ. Laden Sie DJUCED™ 40° herunter und installieren das Programm. 4.3. Inbetriebnahme von DJUCED™ 40° Es erscheint ein Fenster, das anzeigt, dass Ihr Produkt erfolgreich erkannt wurde und einsatzbereit ist. - Seite 8 4.4. Lernprogramme zum Einstieg in DJUCED™ 40° Folgen Sie den Anleitungen, die Ihnen dabei helfen, in DJUCED™ 40° einzusteigen. Die Anleitungen finden Sie hier: https://www.youtube.com/playlist?list=PLvBPf5gwVxRP9m8z_80n6laJkfct 0ij85...
-
Seite 9: Beschreibung Der Merkmale

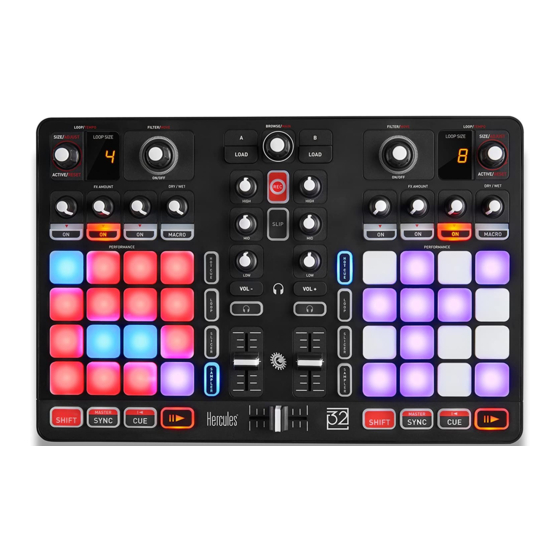

5. Beschreibung der Merkmale 5.1. Produktbeschreibung Transport-Buttons: SHIFT, Synchronisierung, Cuepoint, Play/Pause Performance-Pads Dreh-Potis zur Effektsteuerung Einstellen von Loops/Tracktempo, Anzeige, Filter/Suchen Durch Bibliothek blättern, Tracks laden, Einstellung der Haupt- Lautstärke Mixer: Equalizen, Aufnehmen, SLIP Modus, Kopfhörer-Lautstärke, Monitoring (Vorhören), Lautstärkeregler, Crossfader Performance-Pad-Modi: Cuepoints, Loops, Slicer, Sampler Lautsprecher-Ausgang (1-2) Stromversorgter USB-Anschluss 10. - Seite 10 5.2. Mehrkanal-Soundkarte Das Produkt enthält eine integrierte Mehrkanal-Soundkarte, so dass Sie Ihren Mix auf Lautsprecher für das Publikum (Lautsprecherausgang) abspielen können und den nächsten Titel, den Sie vorbereiten, über Kopfhörer (Kopfhörer-Ausgang) vorhören können. 1. Lautsprecher-Ausgang (= Ausgang 1-2) Ihre Lautsprecher sollten an den Lautsprecher-Ausgang angeschlossen sein, der sich hinten an Ihrem Gerät befindet.
- Seite 11 Eine temporäre Meldung wird 3 Sekunden lang auf den 7-Segmente- Anzeigen erscheinen, die bestätigt, dass die neue Audio-Umleitung erkannt wurde. Um zu den Standardeinstellungen zurückzukehren, drücken Sie einfach Eine temporäre Meldung wird 3 Sekunden lang auf den 7-Segmente- Anzeigen erscheinen, die bestätigt, dass die neue Audio-Umleitung erkannt wurde.
- Seite 12 2. ASIO ASIO-Treiber stehen auf der Produktseite der Hercules Website zur Verfügung, falls diese für eine Software-Applikation erforderlich sind oder wenn Sie von geringerer Latenz auf Ihrem PC profitieren wollen. Die Hercules ASIO-Treiber enthalten eine Bedienkonsole, die über das entsprechende Symbol auf der Taskleiste auf einem PC oder im...
- Seite 13 Sie müssen diesen Vorgang wiederholen, bis Sie die optimale Buffer- Größe für Ihr System finden. Die Treiber stehen hier zur Verfügung: http://ts.hercules.com/ 3. Firmwareupdate Ihr Produkt verfügt über ein automatisches Firmware-Update. Dies erfordert die Installation der Hercules-Treiber. Dazu folgen Sie den Anweisungen Bildschirm. Firmware-Update erfolgt automatisch.
- Seite 14 6. Demo-Modus Dieser Modus ist verfügbar, wenn Sie Ihr Produkt an einem USB-Netzteil anschließen. In diesem Fall ist das Produkt nicht betreibbar, sondern befindet sich im Demo-Modus und die Startsequenz des Vegas Mode wiederholt sich. Diese Sequenz wird jedes Mal unterbrochen, wenn ein Benutzer mit dem Produkt interagiert, und startet automatisch nach einigen Sekunden erneut.
-
Seite 15: Faqs - Häufig Gestellte Fragen
7. FAQs – häufig gestellte Fragen 7.1. Es kommt kein Ton aus meinem Kopfhörer. Stellen Sie sicher, dass Sie Ihre Kopfhörer an der rechten Seite des Gerätes angeschlossen haben, da Ihr Produkt mit einer Mehrkanal- Soundkarte ausgestattet und für die Nutzung mit DJUCED™ 40° vorkonfiguriert ist. - Seite 16 einen Ausgang (1-2), wie im folgenden Beispiel, verfügen, sind Sie nicht in der Lage, Ihren Kopfhörer für das Vorhören zu verwenden. In diesem Fall schließen Sie Ihren Kopfhörer und Ihre Lautsprecher direkt an das Produkt an. 7.5. Dieses Produkt hat keine Jogwheels. Heißt dies, dass es kein DJ-Produkt ist? Dieses Produkt zielt auf eine ganz bestimmte Art von DJs: DJs / Produzenten, die hauptsächlich nur Tanzmusiktitel mit einem festen...
- Seite 17 8. Marken Intel® Pentium® sind eingetragene Warenzeichen Intel Corporation. Microsoft® Windows® XP, Vista, 7, 8 und 10 sind eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. Mac und Mac OS sind Warenzeichen der Apple Inc., eingetragen in den Vereinigten Staaten und anderen Ländern.
- Seite 18 9. Copyright Kein Teil dieses Handbuchs darf kopiert, zusammengefasst, übertragen, transkribiert, in einem Abrufsystem gespeichert oder in eine andere Sprache oder Computersprache übersetzt werden. Egal in welcher Form und mit welchen Mitteln, elektronisch, mechanisch, magnetisch, manuell, per Fotokopie, Aufnahme oder andere. Hierzu bedarf es zwingend einer ausdrücklichen schriftlichen Genehmigung...
- Seite 19 10. DJUCED™ 40° Endbenutzer-Lizenzvereinbarung Bitte lesen Sie sich die Lizenzvereinbarung, die während der Installation von DJUCED™ 40° angezeigt wird, sorgfältig durch.
- Seite 20 ANHANG: ÜBERSICHT DECK A DECK B MIXER Loops - Tempo / Filter - Move Effektsteuerung (Fx) Performance-Pads Transportbereich & Shift Browse & Load Hauptmixer...
- Seite 21 HAUPTMIXER EQUALIZER BEREICHE EQ Diese KNÖPFE steuern den Wert des EQ in DJUCED™ 40°. Einen pro Band: High – Mid – Low. Dasselbe Verhalten für Deck A und B. Gebrauchen Sie SHIFT + EQ, um Deck C & Deck D zu steuern. RECORD Startet/stoppt die Audioaufnahme.
- Seite 22 BROWSE & LOAD BROWSE DRUCK ENCODER DREHWERTGEBER MIT DRUCKFUNKTION . Dieser Druck-ENCODER steuert verschiedene Dinge: 1. Blättern Sie einfach NACH OBEN/NACH UNTEN durch Ihre Musikbibliothek, indem Sie den Encoder nach LINKS/RECHTS drehen. 2. DRÜCKEN Sie diesen Encoder, um zwischen ORDNERN/DATEIEN UMZUSCHALTEN. SHIFT + DRÜCKEN Normalansicht erweiterter...
- Seite 23 NORMALE BROWSERANSICHT ERWEITERTE BROWSERANSICHT...
- Seite 24 LOOP FILTER / TEMPO SEEK LOOP/TEMPO DRUCK ENCODER Dieser DRUCK-ENCODER steuert verschiedene Dinge: 1. Verändern Sie einfach die LOOP LÄNGE durch Drehen des Encoders nach LINKS/RECHTS. Die LOOP SIZE Zahlen helfen Ihnen bei der Ansicht der ausgewählten Loop-Länge: Dies entspricht dem DJUCED™ 40°. LOOP SIZE Wert (lila Viereck). 2.
- Seite 25 EFFEKTSTEUERUNGEN FX Diese EINHEIT spiegelt perfekt das DJUCED™ 40° Design wieder: 1. Die ersten 3 Drehpotis und Buttons steuern die 3 Effekte. (Fx Amount auf dem Drehpoti, Fx ON/OFF auf dem Button). 2. Der vierte Drehpoti steuert: - Die DRY/WET Parameter, wenn der MACRO-Button AUS ist. - Die MACROFX Menge, wenn der MACRO Button AN ist und gedrückt gehalten wird.
- Seite 26 4- SHIFT Button: Die SHIFT-Buttons sind nicht direkt in DJUCED™ 40° gemappt. Diese Buttons ermöglichen Ihnen den Zugriff auf mehr Optionen der Hercules P32 DJ Ausstattung. sind GESHIFTET. Alle Funktionen in Jedes Deck hat seinen eigenen SHIFT-Button.
- Seite 27 PERFORMANCE PADS: MODI : 4 M ERFORMANCE 1- Hotcues : HINZUFÜGEN oder LÖSCHEN von bis zu 16 HOTCUES im laufenden Betrieb. 2- Loop : Erschaffen Sie auf der Stelle Loops und fortlaufend Loops im laufenden Betrieb. 3- Slicer : Schneiden Sie ein Stück in Stücke, um auf einfache Weise Live-Remixe zu erschaffen.
- Seite 28 PERFORMANCE PADS: HOTCUES 16 HOTCUES IM LAUFENDEN BETRIEB: HINZUFÜGEN oder LÖSCHEN von bis zu 16 HOTCUES im laufenden Betrieb. 1. HINZUFÜGEN eines Hotcue auf der Wiedergabekopf-Position durch Anschlagen eines PADS. Das PAD leuchtet in LILA auf, wenn ein HOTCUE gesetzt wurde. 2.
- Seite 29 PERFORMANCE PADS : LOOPS HINWEIS: In DJUCED™ 40° gibt es zwei Loop-Verhaltensweisen im SLIP MODE: 1. DER SLIP MODUS IST AUS: Erstellen Sie einen Loop und lassen Sie diesen wiederholen. Wenn Sie den LOOP stoppen, wird der Track nach dem LOOP fortgesetzt. 2.
- Seite 30 PERFORMANCE PADS: SLICER HINWEIS: Der Slicer Modus ist ein neues Merkmal in DJUCED™ 40°. SLICER MODUS: Der Slicer Modus schneidet einen aktiven Loop in 8 SLICES. Die Größe des Slicer-Bereichs wird durch die gewählte Loop-Größe des Decks bestimmt. Slices werden in Echtzeit ausgelöst: Sie springen zwischen 8 verschiedenen Sektionen eines aktiven Loops umher.
- Seite 31 PERFORMANCE PADS: MULTILAYER SAMPLER TEIL 1 HINWEIS: Der Multilayer-Sampler ist ein neues Merkmal in DJUCED™ 40°. Dieser neue Sampler ermöglicht Ihnen das Abspielen von 4 SAMPLERN pro Deck. Jeder Sampler verfügt über 4 Layer (Ebenen), so dass Sie bis zu 16 Samples pro Deck laden können. Jeder Sample-Player kann individuell in den Loop oder Trigger-Modus gesetzt werden (quantisiert oder nicht quantisiert) und zudem kann die Lautstärke eingestellt werden.
- Seite 32 PERFORMANCE PADS: MULTILAYER SAMPLER TEIL 2 MULTILAYER SAMPLER MAPPING TIPS: Wenn ein Sample gespielt wird, schlagen Sie erneut auf das PAD, um das Sample erneut zu starten (am Quantisi- erungs-Wert). Sample zu STOPPEN SHIFT + EIN SAMPLEABSPIELENDES PAD Um ein drücken Sie: Lautstärke Lautstärke...
