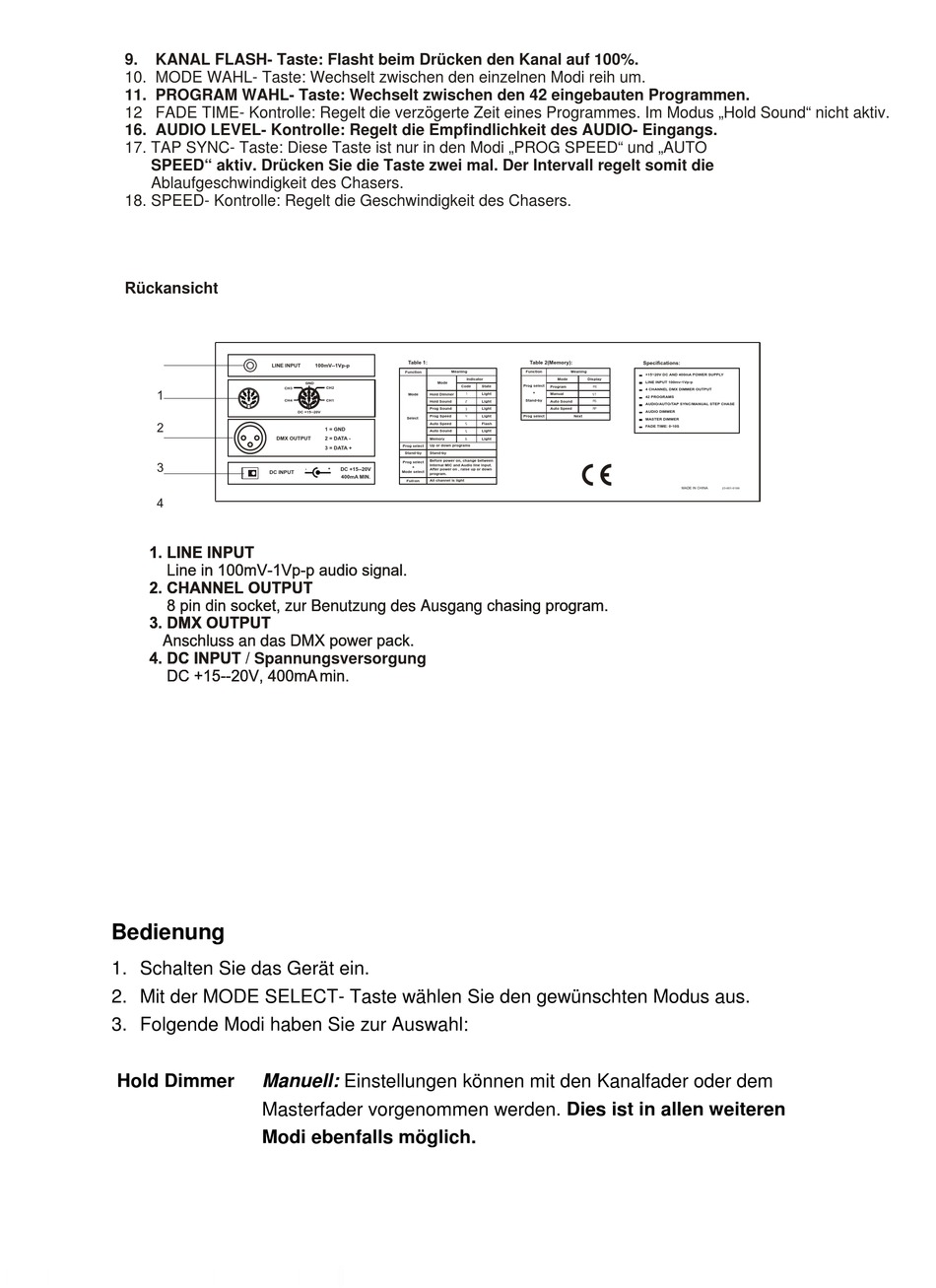

9.
KANAL FLASH- Taste: Flasht beim Drücken den Kanal auf 100%.
10. MODE WAHL- Taste: Wechselt zwischen den einzelnen Modi reih um.
11. PROGRAM WAHL- Taste: Wechselt zwischen den 42 eingebauten Programmen.
12 FADE TIME- Kontrolle: Regelt die verzögerte Zeit eines Programmes. Im Modus „Hold Sound" nicht aktiv.
16. AUDIO LEVEL- Kontrolle: Regelt die Empfindlichkeit des AUDIO- Eingangs.
17. TAP SYNC- Taste: Diese Taste ist nur in den Modi „PROG SPEED" und „AUTO
SPEED" aktiv. Drücken Sie die Taste zwei mal. Der Intervall regelt somit die
Ablaufgeschwindigkeit des Chasers.
18. SPEED- Kontrolle: Regelt die Geschwindigkeit des Chasers.
Rückansicht
1
2
3
DC INPUT
4
1. LINE INPUT
1. LINE INPUT
1. LINE INPUT
Line in 100mV-1Vp-p audio signal.
Line in 100mV-1Vp-p audio signal.
Line in 100mV-1Vp-p audio signal.
2. CHANNEL OUTPUT
2. CHANNEL OUTPUT
2. CHANNEL OUTPUT
8 pin din socket, zur Benutzung des Ausgang chasing program.
8 pin din socket, zur Benutzung des Ausgang chasing program.
8 pin din socket, zur Benutzung des Ausgang chasing program.
3. DMX OUTPUT
3. DMX OUTPUT
3. DMX OUTPUT
Anschluss an das DMX power pack.
Anschluss an das DMX power pack.
Anschluss an das DMX power pack.
4. DC INPUT
4. DC INPUT / Spannungsversorgung
4. DC INPUT
DC +15--20V, 400mA min.
DC +15--20V, 400mA min.
DC +15--20V, 400mA min.
Bedienung
1. Schalten Sie das Gerät ein.
2. Mit der MODE SELECT- Taste wählen Sie den gewünschten Modus aus.
3. Folgende Modi haben Sie zur Auswahl:
Hold Dimmer
Manuell: Einstellungen können mit den Kanalfader oder dem
Masterfader vorgenommen werden. Dies ist in allen weiteren
Modi ebenfalls möglich.
Table 1:
LINE INPUT
100mV--1Vp-p
Function
GND
CH2
CH3
Mode
Hold Dimmer
CH4
CH1
Hold Sound
Prog Sound
DC +15--20V
Prog Speed
Select
Auto Speed
1 = GND
Auto Sound
DMX OUTPUT
2 = DATA -
Memory
Prog select
Up or down programs
3 = DATA +
Stand-by
Stand-by
Before power on, change between
Prog select
Internal MIC and Audio line input.
+
-
+
DC +15--20V
After power on , raise up or down
Mode select
program.
400mA MIN.
Full-on
All channel is light
Table 2(Memory):
Meaning
Function
Meaning
Indicator
Mode
Display
Mode
Prog select
Code
State
Program
Pr
+
1
Light
Manual
St
Stand-by
Auto Sound
2
Light
As
3
Light
Auto Speed
Ap
Light
Prog select
Next
4
5
Flash
Light
5
6
Light
Specifications:
+15~20V DC AND 400mA POWER SUPPLY
LINE INPUT 100mv-1Vp-p
4 CHANNEL DMX DIMMER OUTPUT
42 PROGRAMS
AUDIO/AUTO/TAP SYNC/MANUAL STEP CHASE
AUDIO DIMMER
MASTER DIMMER
FADE TIME: 0-10S
MADE IN CHINA
23-001-0199
