5. Führen Sie die Kabel beim Anschließen an der Rückseite
der Benutzerstation oder des Switches über die
Kabelhalterung.

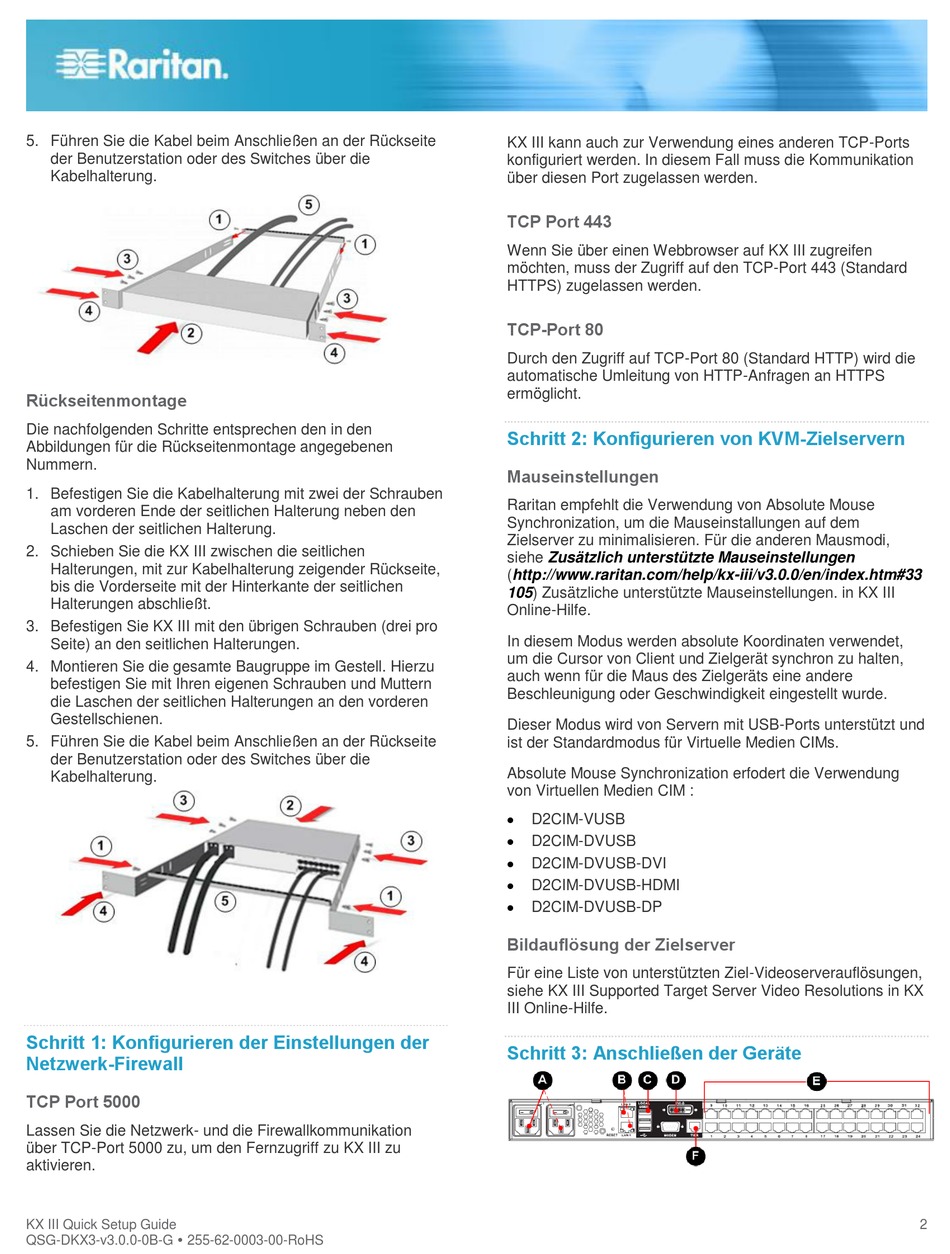

Rückseitenmontage
Die nachfolgenden Schritte entsprechen den in den
Abbildungen für die Rückseitenmontage angegebenen
Nummern.
1. Befestigen Sie die Kabelhalterung mit zwei der Schrauben
am vorderen Ende der seitlichen Halterung neben den
Laschen der seitlichen Halterung.
2. Schieben Sie die KX III zwischen die seitlichen
Halterungen, mit zur Kabelhalterung zeigender Rückseite,
bis die Vorderseite mit der Hinterkante der seitlichen
Halterungen abschließt.
3. Befestigen Sie KX III mit den übrigen Schrauben (drei pro
Seite) an den seitlichen Halterungen.
4. Montieren Sie die gesamte Baugruppe im Gestell. Hierzu
befestigen Sie mit Ihren eigenen Schrauben und Muttern
die Laschen der seitlichen Halterungen an den vorderen
Gestellschienen.
5. Führen Sie die Kabel beim Anschließen an der Rückseite
der Benutzerstation oder des Switches über die
Kabelhalterung.
QS-Reg el
Schritt 1: Konfigurieren der Einstellungen der
Netzwerk-Firewall
TCP Port 5000
Lassen Sie die Netzwerk- und die Firewallkommunikation
über TCP-Port 5000 zu, um den Fernzugriff zu KX III zu
aktivieren.
KX III Quick Setup Guide
QSG-DKX3-v3.0.0-0B-G 255-62-0003-00-RoHS
KX III kann auch zur Verwendung eines anderen TCP-Ports
konfiguriert werden. In diesem Fall muss die Kommunikation
über diesen Port zugelassen werden.
TCP Port 443
Wenn Sie über einen Webbrowser auf KX III zugreifen
möchten, muss der Zugriff auf den TCP-Port 443 (Standard
HTTPS) zugelassen werden.
TCP-Port 80
Durch den Zugriff auf TCP-Port 80 (Standard HTTP) wird die
automatische Umleitung von HTTP-Anfragen an HTTPS
ermöglicht.
QS-Reg el
Schritt 2: Konfigurieren von KVM-Zielservern
Mauseinstellungen
Raritan empfehlt die Verwendung von Absolute Mouse
Synchronization, um die Mauseinstallungen auf dem
Zielserver zu minimalisieren. Für die anderen Mausmodi,
siehe
Zusätzlich unterstützte Mauseinstellungen
(http://www.raritan.com/help/kx-iii/v3.0.0/en/index.htm#33
105) Zusätzliche unterstützte Mauseinstellungen. in KX III
Online-Hilfe.
In diesem Modus werden absolute Koordinaten verwendet,
um die Cursor von Client und Zielgerät synchron zu halten,
auch wenn für die Maus des Zielgeräts eine andere
Beschleunigung oder Geschwindigkeit eingestellt wurde.
Dieser Modus wird von Servern mit USB-Ports unterstützt und
ist der Standardmodus für Virtuelle Medien CIMs.
Absolute Mouse Synchronization erfodert die Verwendung
von Virtuellen Medien CIM :
D2CIM-VUSB
D2CIM-DVUSB
D2CIM-DVUSB-DVI
D2CIM-DVUSB-HDMI
D2CIM-DVUSB-DP
Bildauflösung der Zielserver
Für eine Liste von unterstützten Ziel-Videoserverauflösungen,
siehe KX III Supported Target Server Video Resolutions in KX
III Online-Hilfe.
QS-Reg el
Schritt 3: Anschließen der Geräte
2
