Einbau Funk Piggy-Back in Wechselrichter

5.1.1 Einbau (A): Funk Piggy-Back und Antenne

GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter.
• Alle Arbeiten am Wechselrichter dürfen ausschließlich durch eine ausgebildete
Elektrofachkraft erfolgen.
GEFAHR!
Lebensgefahr durch hohe Spannungen bei Verwendung falscher Kabel.
Nur das mitgelieferte Koax-Antennenkabel gewährleistet eine ausreichende Personensi-
cherheit.
• Das Funk Piggy-Back ausschließlich über das mitgelieferte Koax-Antennenkabel
mit der Funkantenne verbinden.
Dieses Kapitel bezieht sich nur auf den Lieferumfang (A). Zur Unterscheidung vom Lieferumfang sie-
he Kapitel "Einbau Funk Piggy-Back in Wechselrichter" auf Seite 15.
1. Öffnen Sie den Wechselrichter wie in der Wechselrichter-Dokumentation beschrieben.

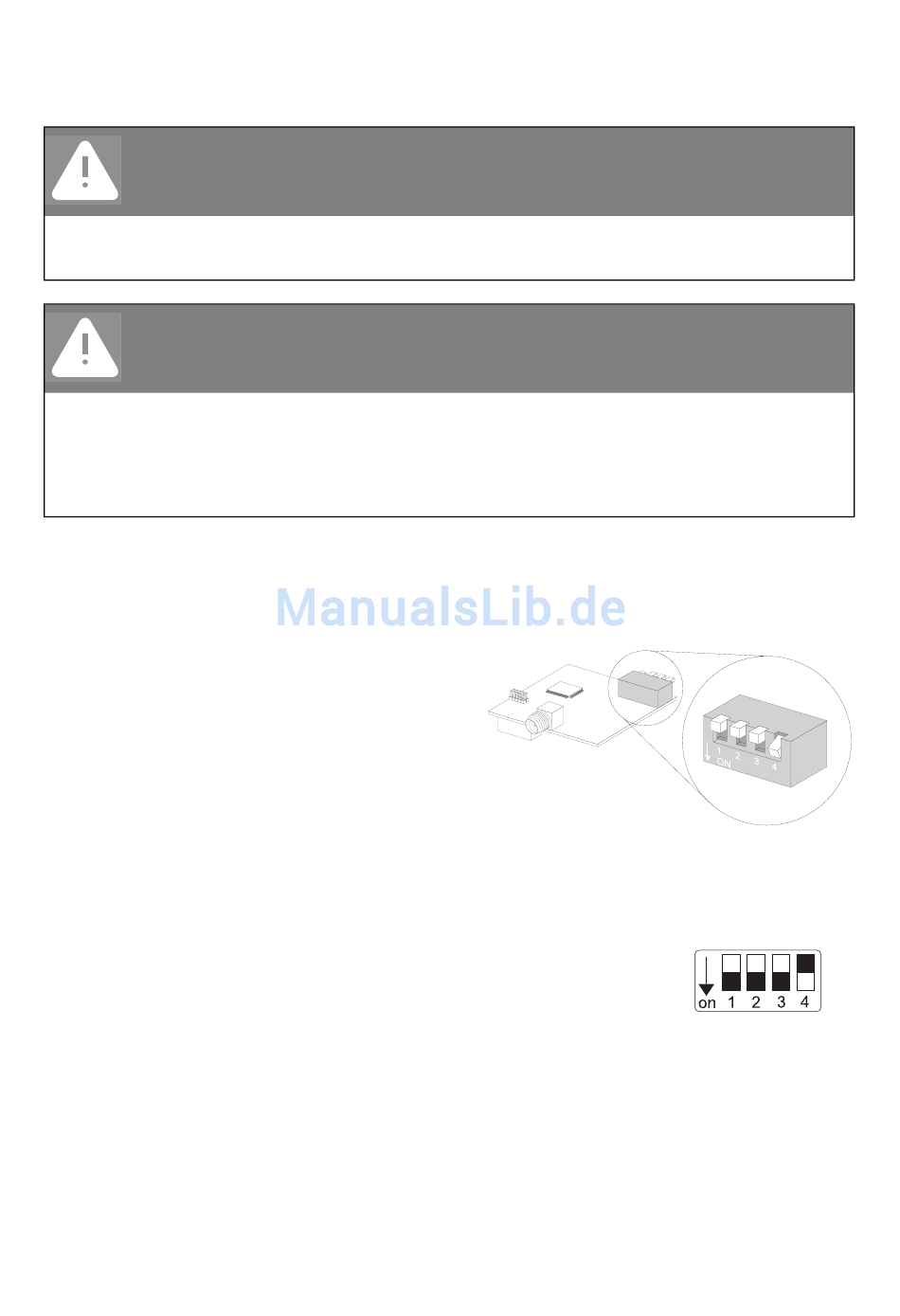

2. Die DIP-Schalter am Funk Piggy-Back sind
werkseitig auf Gruppe 1 eingestellt. Auch
wenn Sie die Gruppe 1 eingestellt lassen
wollen, prüfen Sie die Einstellung der DIP-
Schalter am Funk- Piggy-Back anhand der
Abbildung unten. DIP-Schalter 4 sollte als ein-
ziger nach unten gedrückt sein.
Weitere Informationen zum Einstellen der
Gruppen lesen Sie im Kapitel "DIP-Schalter
Einstellung am Funk Piggy-Back" auf
Seite 19.
3. Stecken Sie das Funk Piggy-Back, ohne zu großen Druck auf die Pins
auszuüben, linksbündig auf den dafür vorgesehenen Steckplatz im
Wechselrichter, wie aus der Wechselrichter-Dokumentation ersichtlich.
Achten Sie darauf, dass Sie das Piggy-Back nicht versetzt aufstecken.
Bei der unteren, kurzen Pin-Reihe bleibt der ganz rechte Pin frei.
16 SBeam-BDE082925
SMA Solar Technology AG
DIP-Schalter
DIP-Schalter auf
Gruppe 1 einge-
stellt
Bedienungsanleitung
