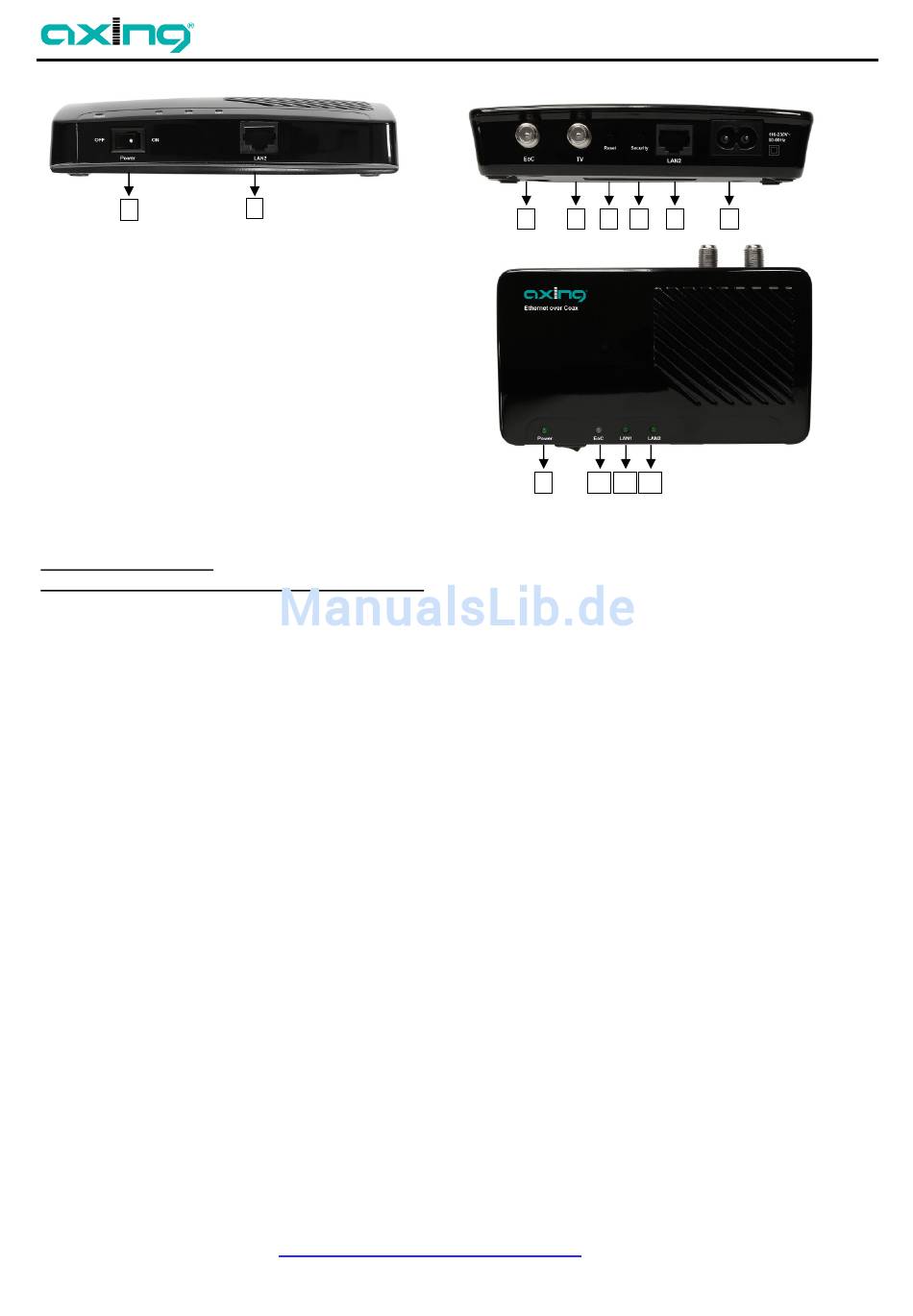

1. Power ON/OFF

2. LAN 2, RJ 45 Buchse

3. EoC- F-Buchse (Datenverkehr 2-862 MHz)

4. TV- F-Buchse (85-862 MHz)

5. Reset Taster

6. Security Taster

7. LAN 1, RJ 45 Buchse

8. Netzbuchse 230 V

9. Power LED

10. EoC LED

11. LAN 1 LED

12. LAN 2 LED

Peer to Peer Installation:

Installation und Inbetriebnahme des EoC 1-01 Modems

1. Verbinden Sie den Router (z.B. Fritzbox) und das EoC-Modem mit dem beiliegenden Ethernet-Kabel an einer der dafür

vorgesehenen RJ 45 Buchsen.

2. Als nächstes wird das EoC Modem über die „EoC" F-Buchse an der vorhandenen Antennenanlage angeschlossen.

Es gibt zwei Möglichkeiten, die IP-Daten in die vorhandene Antennennetzstruktur einzuspeisen.

a) über den terrestrischen Eingang des Multischalters / terrestrischer Eingang einer Verteilstruktur (z.B. DVB-T / BK-Netz)

b) oder über eine Antennendose im Verteilnetz.

3. Verbinden Sie Ihren Computer und einem 2. EoC-Modem mit dem beiliegenden Ethernet-Kabel an einer der dafür

vorgesehenen RJ 45 Buchsen.

4. Als nächstes wird das EoC Modem über die EoC-F-Buchse mit der rückkanaltauglichen Antennenbuchse verbunden.

(Axing Antennendosen: BSD 21-xx, BSD 963-xx, BSD 961-xx; mit SAT-Anschluss BSD 960-00, SSD 5-xx, SSD 7-00)

Nachdem alle Verbindungen hergestellt wurden, können die EoC-Geräte und der Computer mit dem Netzschalter eingeschaltet

werden. Die LEDs Power, EoC und LAN 1 oder 2 leuchten und der Datenverkehr ist hergestellt.

Wiederholen Sie Schritt 2 und 3 für weitere Inbetriebnahmen von EoC 1-01 für einen PC, Laptop, smart TV, Netzwerkdrucker

usw.

Security Funktion:

Ein EoC-Netzwerk besteht aus zwei oder mehreren EoC-Modems, die denselben Netzwerkschlüssel verwenden

(Auslieferungszustand). In einer vorhandenen Mehrteilnehmer Antennenanlage können sich alle Geräte untereinander sehen.

Wird die Antennenanlage mit anderen Teilnehmer benutzt, können Sie sich ihr eignes privates EoC-Netzwerk aufbauen.

Durch die Absicherung Ihres EoC-Netzwerks schützen Sie die Informationen, die Sie über das Netzwerk versenden, vor

ungewolltem Zugriff. Dies ist besonders relevant in Mehrfamilienhäusern, Bürogebäuden, Schulen und anderen Gebäuden.

Es gibt zwei Möglichkeiten, um Ihr EoC-Netzwerk abzusichern.

1. Mit der Security-Taste generieren Sie automatisch einen zufälligen Netzwerkschlüssel.

2. Legen Sie einen Schlüssel für Ihr EoC-Netzwerk über die EOC Software fest.

(kostenloser Download unter http://www.axing.com/download/EoC-Software.de.html).
