4. Führen Sie am Hardwaresicherheitsmodul folgende Schritte durch:

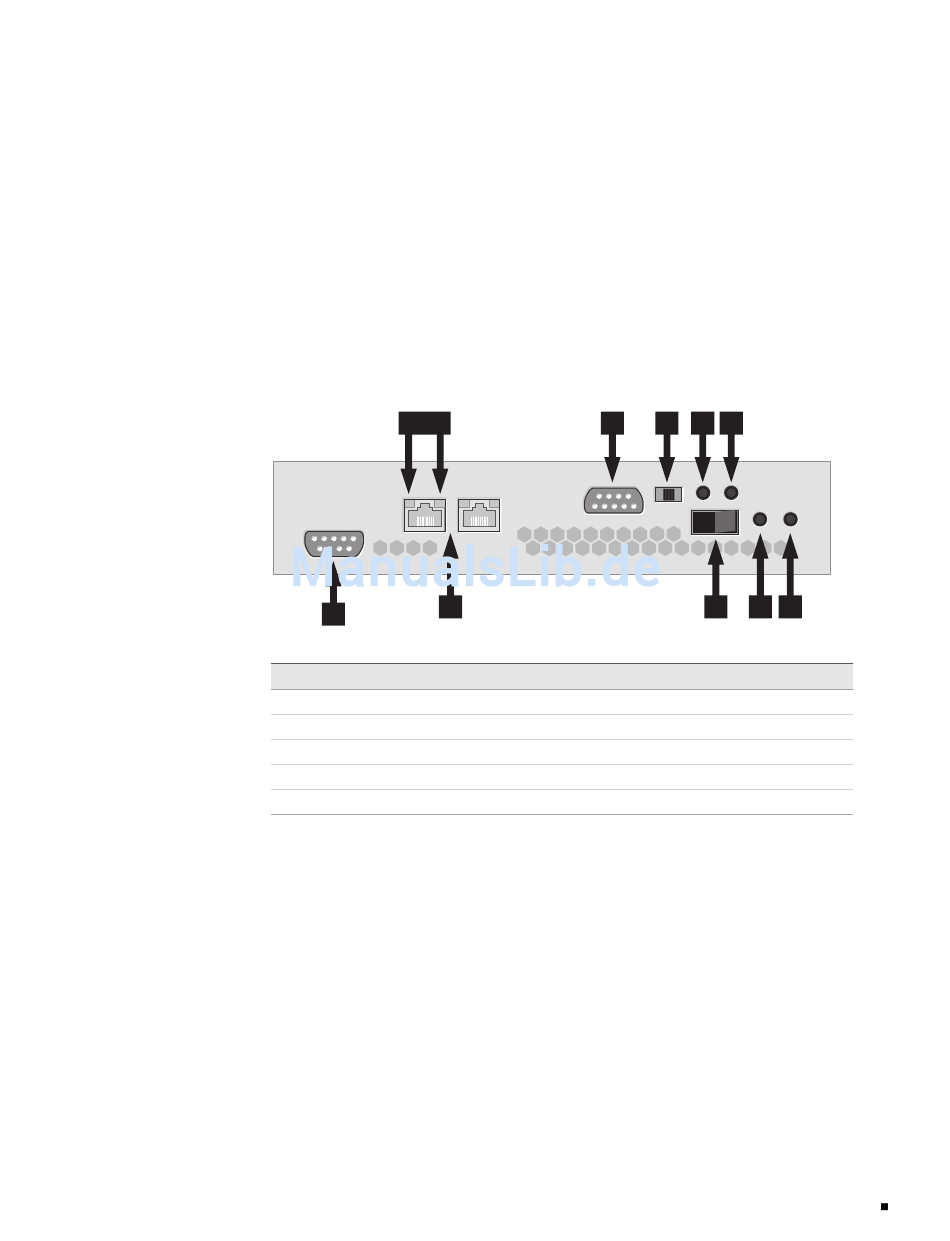

Abbildung 5: Secure Access FIPS – Detailansicht der Frontplatte
Secure Access FIPS – Frontplattenfunktionen
1 – LAN-LEDs
2 – HSM-Smartcardleser-Port
3 – HSM-Modusschalter
4 – HSM-Löschschalter
5 – HSM-LED
Nachdem Sie die Appliance in das Rack eingebaut, Strom-, Netzwerk- und serielle
Kabel angeschlossen und das IVE eingeschaltet haben, ist die Installation
abgeschlossen. Als Nächstes müssen Sie eine Verbindung mit der seriellen Konsole
der Appliance herstellen, um die grundlegenden Geräte- und Netzwerkeinstellungen
festlegen zu können. Eine Beschreibung hierzu finden Sie unter „Schritt 2:
Grundlegendes Setup" auf Seite 7.
Secure Access 700
Im Lieferumfang von Secure Access 700 sind Halterungen und Gummifüße
enthalten. Bauen Sie die Appliance mithilfe der Halterungen in das Rack ein, oder
bringen Sie die Gummifüße an, wenn die Appliance auf einer geraden Oberfläche
stehen soll. Schalten Sie das Gerät ein, und schließen Sie die beiliegenden Kabel wie
folgt an:
1. Stecken Sie das Stromkabel an der Rückwand am Gleichstromanschluss ein.
Juniper Networks NetScreen Secure Access und Secure Access FIPS - Handbuch für den Schnellstart
a. Stellen Sie den Modusschalter auf I (Initialisierungsmodus). Die Status-LED
des Hardwaresicherheitsmoduls (HSM) gibt den jeweiligen Modus an, wie in
Tabelle 2 auf Seite 7 beschrieben.
b. Schließen Sie das Kabel des Smartcardlesers an den Lesegerätport an.
c.
Führen Sie eine der Smartcards mit den Kontakten nach oben in das
Lesegerät ein. Die grüne LED des Hardwaresicherheitsmoduls leuchtet auf.
Entfernen Sie die Karte nicht, solange sich das Gerät im I-Modus befindet.
1
7
6
2
3
4
5
8
6 – serieller Port des IVE
7 – Ethernet-Ports des IVE
8 – IVE-Netzschalter
9 – IVE-LED
10 – Festplatten-LED des IVE
Schritt 1: Installieren der Hardware
9
10
5
