Juniper Networks NetScreen Secure Access und Secure Access FIPS - Handbuch für den Schnellstart
LEDs und Modulstatus-LED
6
Schritt 1: Installieren der Hardware
2. Führen Sie an der Frontplatte die folgenden Schritte durch:
a. Schließen Sie das Ethernetkabel am rechten Port an (mit „INTERNAL"
bezeichnet). Der interne Port gibt den LAN-Verbindungsstatus anhand
zweier LEDs an, wie in Tabelle 1 auf Seite 6 beschrieben.

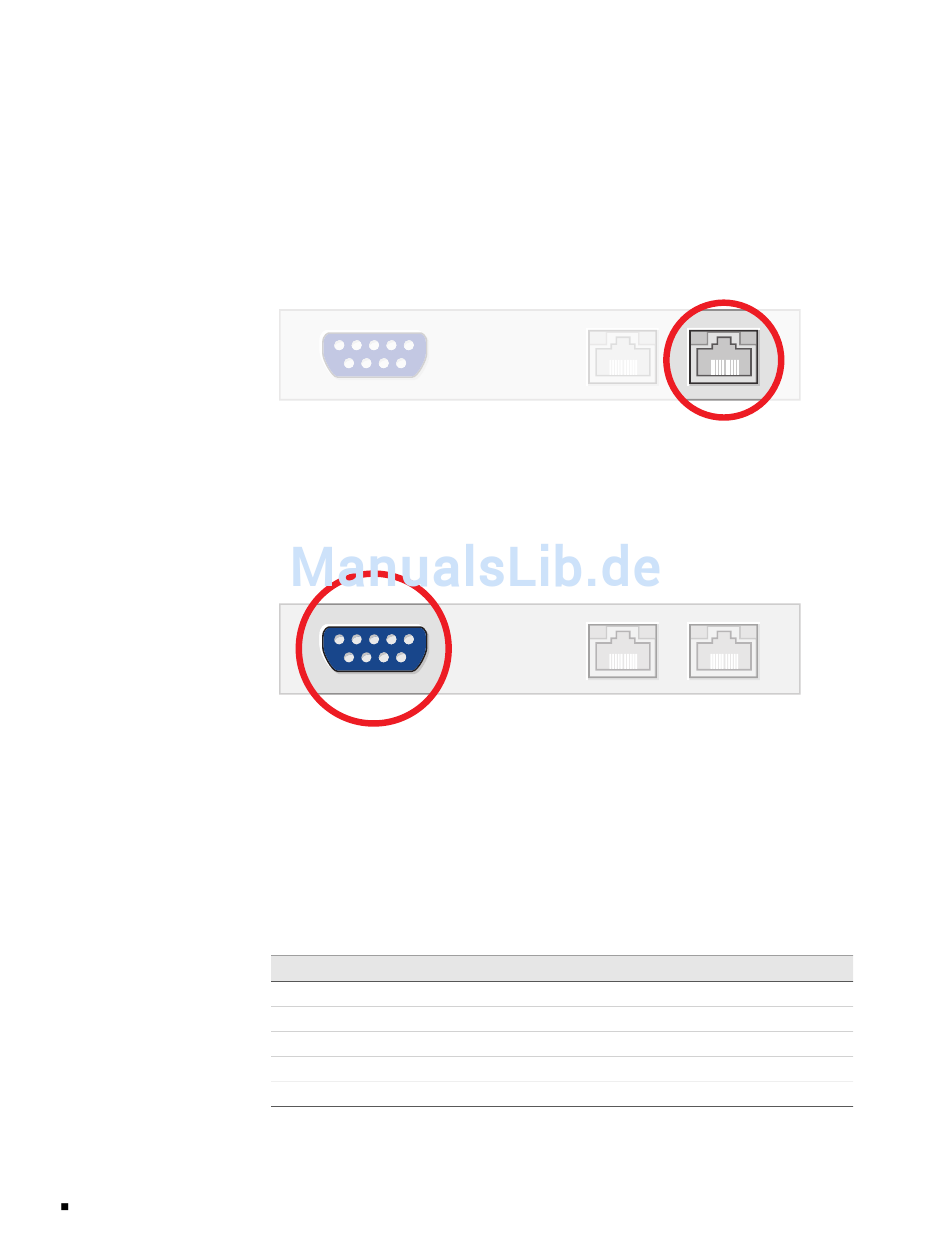

Abbildung 6: Der interne Port befindet sich an der Frontplatte.
b. Drücken Sie rechts einmal den Ein/Aus-Schalter. Die grüne LED neben dem
Netzschalter leuchtet auf.
c.
Schließen Sie das serielle Kabel am seriellen Port an:
Abbildung 7: Der serielle Port befindet sich an der Frontplatte.
Nachdem Sie die Appliance in das Rack eingebaut, Strom-, Netzwerk- und serielle
Kabel angeschlossen und das IVE eingeschaltet haben, ist die Installation
abgeschlossen. Als Nächstes müssen Sie eine Verbindung mit der seriellen Konsole
der Appliance herstellen, um die grundlegenden Geräte- und Netzwerkeinstellungen
festlegen zu können. Eine Beschreibung hierzu finden Sie unter „Schritt 2:
Grundlegendes Setup" auf Seite 7.
Tabelle 1: LEDs des internen Ports
LAN-Status
Verbindung mit 10 MBit/s
Verbindung mit 100 MBit/s
Verbindung mit 1 000 MBit/s
Daten werden übertragen
Keine Verbindung
LED 1
Aus
Grün
Orange
Orange, grün oder aus
Aus
LED 2
Nicht zutreffend
Nicht zutreffend
Nicht zutreffend
Blinkt
Aus
