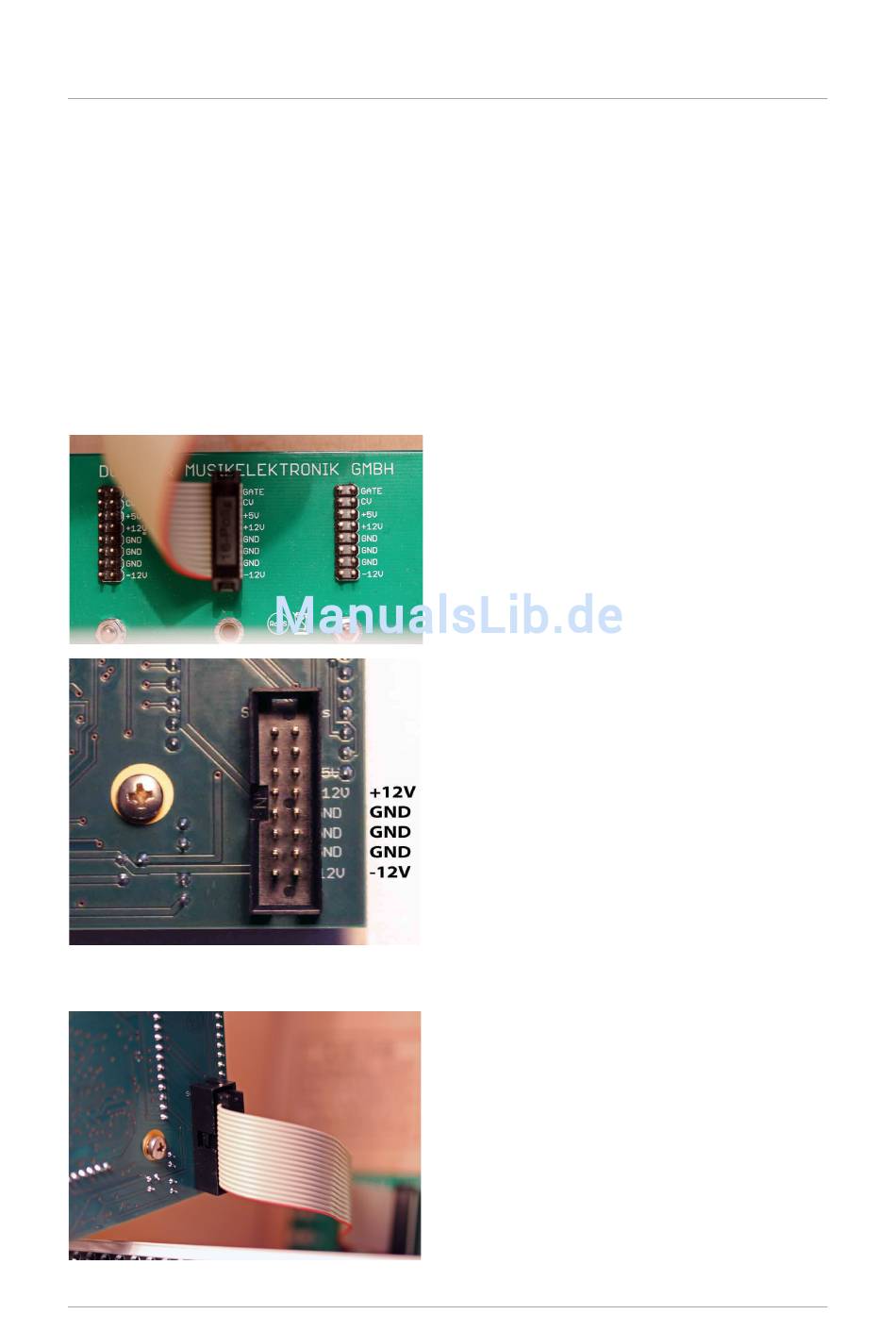

1.1. Installation im Euro-Rack
Schließen Sie das mitgelieferte Flachbandkabel an die Euro-Rack Systembus-
Schiene wie auf dem Bild angezeigt an. Das Modul benötigt +/-12 Volt bei
einer Stromaufnahme von maximal 140mA an +12V und etwa 80mA an
-12V. Die beim A-100 Doepfer-Bus optionalen +5 Volt und das CV/Gate über
den Bus sind im Jomox-Modul nicht verdrahtet und werden nicht benötigt.
Andere 10-pin Systeme können verwendet werden, wenn nur der untere Teil
des 16-Pin Steckers bestückt wird. Beachten Sie die Lage der Spannungen
und der Ground-Pins.
ModBase 09 Bedienungsanleitung
Version OS 1.0
A-100 Doepfer-Bus. (Die Fa. Doepfer
und alle ihre hier gezeigten Produkte
sind eingetragene Warenzeichen. Mit
freundlicher Genehmigung der Doepfer
Musikelektronik GmbH)
Jomox ModBase 09 Euro Rack Supply
Stecker. Hier (und nur hier!) schließen
Sie bitte die Stromversorgung vom Euro-
Rack Systembus an.
ACHTUNG: Bitte schließen Sie auf
keinen Fall das Versorgungskabel
an den Inter-D-Module Bus an!!! Die
Stromversorgung und das Modul
könnten ernsthaft Schaden
nehmen!
Schließen Sie das andere Ende des
Flachbandkabels am Modul wie auf dem
Bild gezeigt an. Die Kabel sind recht
kurz, was bei der recht hohen
Stromaufnahme elektrisch von Vorteil ist.
7
