Inhaltszusammenfassung für Jomox ModBase 09

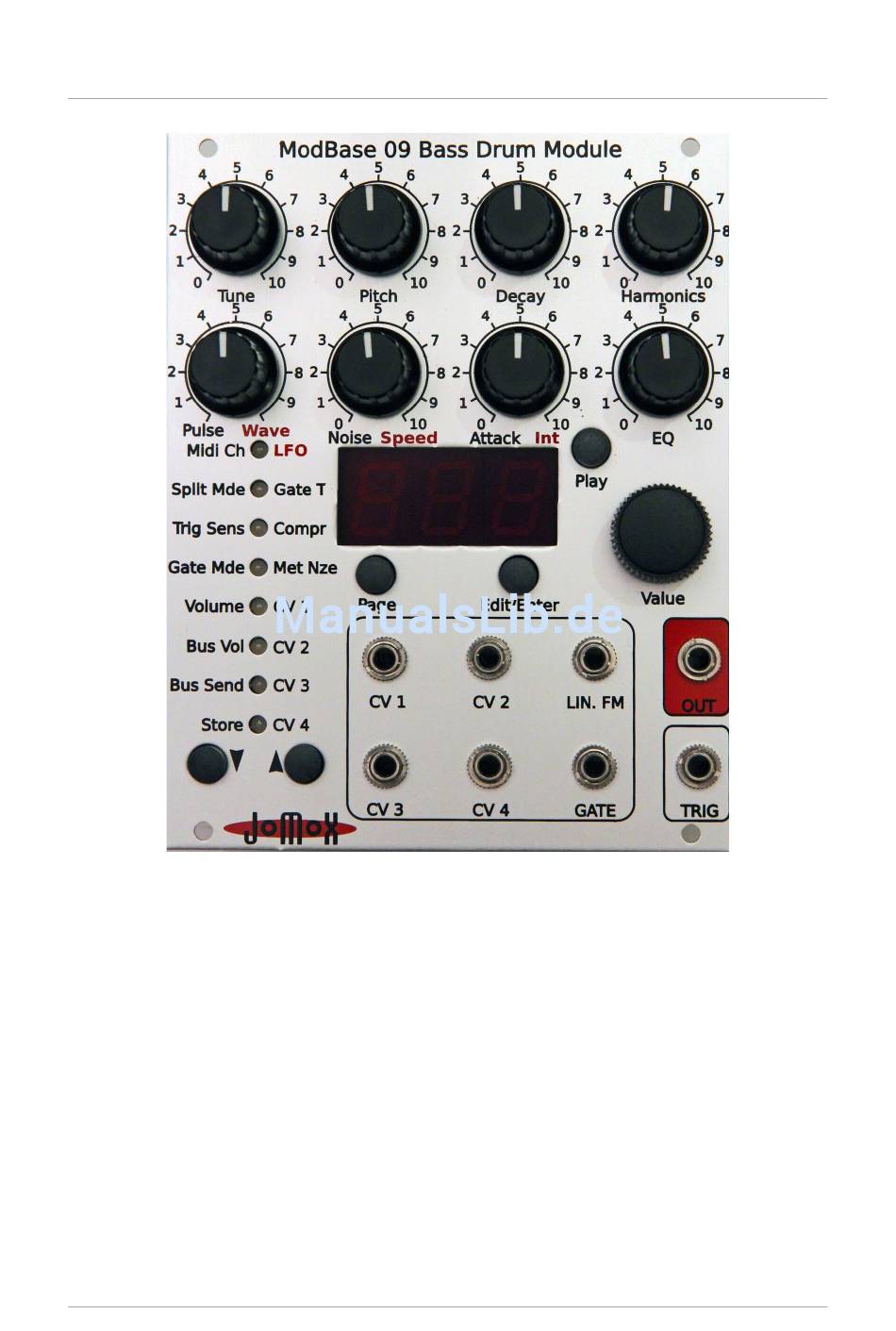

- Seite 1 Version OS 1.0 ModBase 09 Euro-Rack Analog Kick-Drum Synthesizer Module Bedienungsanleitung ModBase 09 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
2.4. Trigger..................11 2.5. Out....................11 3. Allgemeine Funktionen................12 3.1. Presetauswahl < P00-P99 >............12 3.2. Menüsteuerung................12 3.3. Steuerung der ModBase 09 über Midi..........13 3.3.1. Notentrigger................13 3.3.2. Parametersteuerung über Midi-Controller........14 3.4. Steuerung der ModBase 09 über Gate/CV........14 3.5. Steuerung der ModBase 09 über TRIG...........14 4. - Seite 3 6.5. Volume < 000-255 > ..............25 6.6. Bus Vol < 000-255 >..............26 6.7. Bus Send < 000-255 >...............26 6.8. Store...................26 7. ModBase 09 Midi Implementation............27 7.1. SysEx Dump................27 7.1.1. Einzelnen Preset-Dump senden..........27 7.1.2. Alle Presets als Dump senden..........27 7.1.3. Dump empfangen..............27 7.2.
-
Seite 4: Einführung
Synthesizer, der speziell auf die Erzeugung von clubtauglichen professionellen Kick-Drum-Sounds optimiert ist. Das ModBase 09 Modul ist sowohl über CV (Control Voltage) / Gate als auch über Midi steuerbar. Außerdem kann das Modul per Trigger-Eingang mit einem Drumpad oder externem Audiosignal getriggert werden. - Seite 5 Version OS 1.0 Die ModBase 09 ist ein komplexes elektronisches Gerät und sollte entsprechend sorgfältig behandelt werden. Bei Beschädigungen oder Fehlfunktionen schalten Sie bitte sofort das ganze Rack aus, entfernen das Modul aus dem Rahmen und kontaktieren Sie Ihren mail@jomox.de Fachhändler oder senden Sie eine E-Mail an...
-
Seite 6: Anschluss
Version OS 1.0 1. Anschluss Schalten Sie vor dem Verkabeln das Euro-Rack aus! Auf der Rückseite des ModBase 09 Moduls finden Sie folgende Anschlüsse: ModBase 09 Bedienungsanleitung... -
Seite 7: Installation Im Euro-Rack
Stromaufnahme von maximal 140mA an +12V und etwa 80mA an -12V. Die beim A-100 Doepfer-Bus optionalen +5 Volt und das CV/Gate über den Bus sind im Jomox-Modul nicht verdrahtet und werden nicht benötigt. Andere 10-pin Systeme können verwendet werden, wenn nur der untere Teil des 16-Pin Steckers bestückt wird. - Seite 8 Bitte schließen Sie das Kabel nicht verdreht an, sondern wie auf den Bildern gezeigt. Dann montieren Sie das ganze Modul auf den Gewindeschienen mit den mitgelieferten M3-Schrauben. Falls Sie noch Midi-Kabel anschließen möchten, tun Sie das bitte vor dem Verschrauben. ModBase 09 Bedienungsanleitung...
-
Seite 9: Midi In
Controllerbox, einer JoMoX XBase09, XBASE999/888 o.ä. Verwenden Sie ein möglichst kurzes Standard-Midikabel. 1.3. Midi Out Dient zum Senden von Midi-Daten von der ModBase 09 an ein Midi-fähiges Gerät, z.B. Soft- oder Hardwaresequencer zum Austausch von Daten. Der Midi Out hat gleichzeitig eine Midi Thru-Funktion und schleift die Midi-Daten softwaremäßig zu eventuellen Nachbar-Modulen von Jomox durch. -
Seite 10: Anschlüsse Vorderseite
CV (Control Voltage = Steuerspannung) kann man in einem Modularsystem die meisten Funktionen und Parameter wie z.B. Tonhöhe oder Filter Cutoff steuern. In der ModBase 09 können praktisch alle internen Soundparameter über jeweils eine zuweisbare CV gesteuert (bzw. moduliert) werden. Die Modulations-Intensität kann per Software gesteuert werden, sowohl positiv... -
Seite 11: Gate
Signal kann per Software invertiert werden. Ferner gibt es die Besonderheit, dass manche Modularsysteme noch mit S-Trigger (Switch-Trigger) arbeiten, was auch die ModBase 09 per Softwareeinstellung kann. In diesem Fall wird der Trigger ausgelöst, wenn der Tip (aktiver Draht) und Ring (= Masse) des Gate-Kabels verbunden werden –... -
Seite 12: Allgemeine Funktionen
Mit dem PLAY-Taster können die Sounds getriggert und abgehört werden. 3.2. Menüsteuerung Die ModBase 09 hat ein Up/Down-Menü mit 8 Zeilen und 3 Pages, die über verschiedenfarbige LEDs angezeigt werden. Drücken Sie die Pfeil-Taster, um in das Menü zu gelangen und den gewünschten Menüeintrag auszuwählen und den Page-Taster, um zwischen... -
Seite 13: Steuerung Der Modbase 09 Über Midi
CV 4 Amt 3.3. Steuerung der ModBase 09 über Midi 3.3.1. Notentrigger Die ModBase 09 verarbeitet Midi-Noten-Befehle. Somit kann sie von einem beliebigen Midi-Sequencer getriggert werden. Wenn die ModBase 09 Mididaten empfängt, leuchtet links unten im Display ein Punkt auf. Die Verarbeitung der Midi-Noten hängt vom eingestellten Split-Mode ab. -
Seite 14: Parametersteuerung Über Midi-Controller
Velocity (Anschlagsdynamik) ausgelöst. 3.5. Steuerung der ModBase 09 über TRIG Die Buchse TRIG ist ein Analogeingang, der es ermöglicht, die ModBase 09 von einem Triggersignal wie z.B. Drum Pads, Piezo Tonabnehmer, Audiosignal oder Clicktrack zu triggern. Der Trigger Input ist dynamisch und kann die Velocity (Anschlagsdynamik) auswerten. -
Seite 15: Soundparameter (Potentiometer)
Potentiometer drehen, sehen Sie die Veränderung in der Anzeige und hören die Klangveränderung. Die ModBase 09 hat für die wichtigsten acht Parameter eine direkte Eingabe über ein Potentiometer. Einige Soundparameter können jedoch nur über das LED-Menü und den Data Encoder geändert werden. Für die beiden LFOs gibt es eine Doppelbelegung der linken 3 Regler der unteren Reihe. -
Seite 16: Tune
Klang, der sich klanglich durchaus von einer einfachen Verzerrung (Distortion) unterscheidet. 4.5. Pulse < 000-252 > Veränderung des reinen Pulse-Anteil des Attacks (siehe auch Attack- Parameter). Pulse ist der reine Rechteck-Impuls, der auf den Attack-VCA zuläuft. ModBase 09 Bedienungsanleitung... -
Seite 17: Noise
Klatsch-artigen Sound. Beachten Sie die Einstellungen des „Attack-” und „EQ-” Parameter-Parameters. Bei einem hohen EQ-Wert ist der Noise-Anteil der Kick-Drum kaum oder gar nicht zu hören. Bei der ModBase 09 wird der Klang des Noise-Singals außerdem durch den Parameter Metal Noise (s. 5.4 Met Nze) stark beeinflusst, da das Rauschen auch aus metallischen Tönen... -
Seite 18: Sound Parameter ( Menü Orange/Rot)
Drehen Sie nun am Potentiometer 5 (1_2 Coupl, Wave), um die Waveform für LFO 1 einzustellen. Der Wert wird im Display angezeigt. LFO 1 arbeitet immer fest auf das Pitch der Kick-Drum. Mit dem LFO (Low Frequency Oscillator) können periodische Tonhöhenschwankungen (Vibratos) erzeugt werden. ModBase 09 Bedienungsanleitung... -
Seite 19: Lfo 1 Speed
Drehen Sie nun am Potentiometer 7 (Noise, Int), um die Intensität für LFO 1 einzustellen. Der Wert wird im Display angezeigt. LFO 1 arbeitet immer fest auf Membran M1. Mit diesem Parameter kann die Intensität der LFO-Modulation eingestellt werden. Der Wert 0 stellt den LFO 1 ab. ModBase 09 Bedienungsanleitung... -
Seite 20: Lfo 1 Destination
Vorsicht! Wenn Sie nicht vorher den eingestellten Sound abgespeichert haben, ist alles weg. 5.3. Compr(ression) (Page Rot) < 000-255 > Der Compression Parameter verändert den Lautstärkeverlauf (Hüllkurve) in der Decay-Phase der Bass Drum. So kann auch bei sehr lang eingestellten ModBase 09 Bedienungsanleitung... -
Seite 21: Met Nze 1 (Page Orange)
Die Signale überlagern sich dann und bilden wieder neue Noise- Muster. 5.4.2. MetNze 2 Bit Mask (Page Rot blinkt) <M01-M16> Dieser Wert stellt eine Bitmaske für Metal Noise-Generator 2 ein. Kleine Werte erzeugen sehr hohe Frequenzen zusammen mit den Metal-Noise- ModBase 09 Bedienungsanleitung... -
Seite 22: Cv 1-4
Tune Envelope nein Bass Drum Pitch ja Decay nein Harmonics Pulse nein Noise nein Attack nein EQ-Filter Compression Metallic Noise 1 nein Metallic Noise 2 nein LFO 1 Rate LFO 1 Intensity LFO 2 Rate LFO 2 Intensity ModBase 09 Bedienungsanleitung... -
Seite 23: Cv 1-4 Amount (Page Rot)
Wert vor oder während des Triggers zu verändern, wie es z.B. CV- Sequencer (wie der A-155 von Doepfer) machen. Wenn der Ton bereits klingt, kann die CV für diese Parameter keine Änderung mehr hervorrufen. Dies gilt für: Tune (Pitch Envelope), Decay, Pulse, Noise, Attack, Metal Noise 1 u.2 ModBase 09 Bedienungsanleitung... -
Seite 24: Masterparameter (Menü Grün)
Version OS 1.0 6. Masterparameter (Menü grün) 6.1. Midi Ch(annel) < 001 - 016 > Midi-Channel, auf der die ModBase 09 Midi-Daten sendet und empfängt. Empfangen werden: Note On/Off, -Nummer, Program-Change, Controller. Gesendet werden: Note On/Off, -Nummer, Program-Change. 6.2. Split Mode <... -
Seite 25: Trig Dynamics
Der Gate-Eingang kann Signale von 0-15 Volt verarbeiten, er triggert aber schon etwa bei 1 Volt. In der Stellung PoS (Default) muss das Signal von 0 Volt auf mindestens 1,5 Volt ansteigen, um die ModBase 09 sauber zu triggern. Danach muss das Signal wieder unter die Triggerschwelle auf 0 Volt fallen, um einen erneuten Trigger auszulösen. -
Seite 26: Bus Vol
Version OS 1.0 6.6. Bus Vol < 000-255 > Stellt die Lautstärke der ModBase 09 auf dem Inter-D-Module Bus ein. Das ist für zukünftige Anwendungen gedacht, die sich den Bus zunutze machen und einen globalen speicherbaren Mix mehrerer Jomox-Module verwalten können. -
Seite 27: Modbase 09 Midi Implementation
Preset wird als Dump gesendet. 7.1.2. Alle Presets als Dump senden Bitte gehen Sie an der ModBase 09 auf das Bus Send Menü (Menü 7 Grün). Das angeschlossenes Midigerät versetzen Sie jetzt in Aufnahmezustand und drücken an der ModBase 09 den Play-Taster. Der gesamte Speicherinhalt wird als Dump gesendet. -
Seite 28: Sound Parameter Cc
Metal Noise II 0..127 MetalNze II Mask 0..15 Volume 0..127 LFO 1 Wave 0..15 Sup/Sdo/Sin/Si-/tri/tri-/rCt/ rC-/PL1-PL8 LFO 1 Intensity 0..127 LFO 1 Speed 0..127 LFO 2 Wave 0..15 Sup/Sdo/Sin/Si-/tri/tri-/rCt/ rC-/PL1-PL8 LFO 2 Intensity 0..127 LFO 2 Speed 0..127 ModBase 09 Bedienungsanleitung... -
Seite 29: Noten Befehle
Soundsteuerung generell über Controller abläuft. Die System Exclusiv Befehlszeile sieht folgendermaßen aus: $F0(SysEx Begin), $31(JoMoX-Herstellercode), $7F(Befehl Sys Ex Dump), $5b(Product Code), $XX(Preset),XX(Data0),XX(Data1),..., $F7(End of SysEx) 32 Byte (0..255) Daten pro Preset werden übertragen. Diese sind aufgeteilt in MSB (Bit7) in Data0 und LSB 0..127 in Data1, also insgesamt 64 Midi-Bytes.
