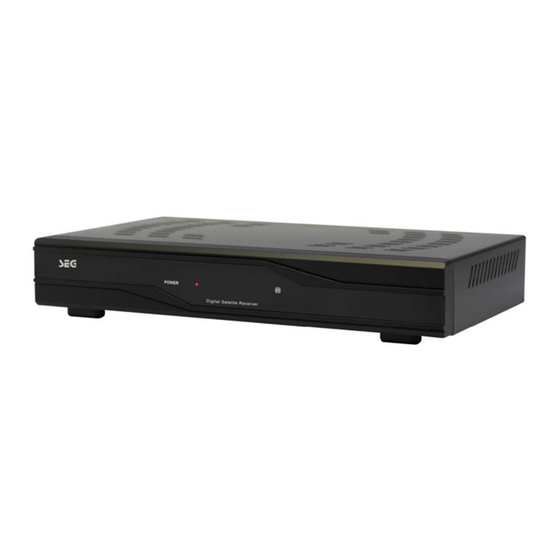

Vorsichtsmaßnahmen Dieser Decoder wurde unter Berücksichtigung und Einhaltung international geltender Normen entwickelt und hergestellt. Bitte lesen Sie sich die folgenden Vorsichtsmaßnahmen durch, bevor Sie diesen Receiver gebrauchen. Sie müssen sich alle Sicherheits- und Bedienungshinweise vor der Inbetriebnahme durchlesen. Verwahren Sie die Bedienungsanleitung für spätere Nachschlagezwecke. Befolgen Sie die Anweisungen der Bedienungsanleitung.
Umgebung: Halten Sie den Receiver von Feuchtigkeit, Hitze und Kälte fern. Belassen Sie einen Mindestabstand von 10 cm um das Gerät herum, um eine ausreichende Luftzirkulation und Kühlung zu gewährleisten. Achten Sie darauf, die Lüftungsöffnungen nicht zu verdecken (durch Zeitungen, Tischdecken, Gardinen usw.), um es vor Überhitzung zu schützen. Stellen Sie keine Behälter mit Flüssigkeiten (z.B.
Seite 5
Verwenden Sie das Produkt nicht in der Nähe von Wasser (z.B. Badewanne, Waschbecken usw.). Sender, die im Bereich von 12480 MHz arbeiten, können durch Mobiltelefone gestört werden, wenn sich diese in der Nähe des Receivers oder des Antennenkabels befinden. Vergrößern Sie in diesem Fall die Entfernung zwischen Receiver und Mobiltelefon. Gehäuse nicht öffnen: Um elektrische Schläge zu vermeiden, entfernen Sie nicht die Abdeckungen des Gerätes.
2.2 Rückseite Abbildung 3. Rückseite 1. LNB IN: Hier schließen Sie die Satellitenantenne bzw. den LNB an. 2. TV SCART: Verbinden Sie diese Buchse über ein Scart-Kabel mit Ihrem Fernsehgerät. 3. DIGITAL AUDIO: Digitaler Audio-Ausgang EIN/AUS Ein-/Ausschalten.
2.3 Fernbedienung Sie können alle Funktionen dieses Receivers über die Fernbedienung ansteuern. 1. EIN/AUS: Schaltet das Gerät ein oder standby. 2. STUMM: Ton ein- bzw. ausschalten 3. Zifferntasten (0-9): Zum Umschalten zwischen Sendern oder zur Eingabe von Ziffern. 4. TV/R: Umschaltung zwischen Fernseh- und Radioempfang 5.
Seite 11
11. FAV: Zeigt die Liste Ihrer Lieblingssender an. 12. EXIT: Mehrfach drücken, um das aktuelle Menü schrittweise zu verlassen. 13. AUDIO: Zur Auswahl des Tonkanals. 14. INFO: Zeigt Informationen des aktuellen Senders an Drücken Sie die Taste EXIT, um das Menü zu verlassen. 15.
3. Installieren und Anschließen Das folgende Diagramm veranschaulicht den Anschluss zwischen Ihrem Receiver, Fernseher, LNB und anderen Geräten. Lesen Sie sich zuerst diesen Abschnitt durch, wenn Sie sich bzgl. der Kabelverbindungen nicht sicher sind. 3.1 Mit Fernsehgerät verbinden Abbildung 5. Mit Fernsehgerät verbinden...
3.2 Satellitenantenne/LNB anschließen Sie können eine feste Satellitenantenne direkt an den Eingang LNB IN bzw. zwei Antennen über eine DiSEqC-Umschaltbox anschließen. Sie können auch eine Antenne mit HH-Rotorsteuerung verwenden. Abbildung 6. Satellitenantenne/LNB anschließen...
Seite 14
Abbildung 7. Satellitenantenne/LNB anschließen Bevor Sie den Receiver mit dem Stromnetz verbinden, müssen alle anderen Kabelverbindungen hergestellt sein. Achtung: Der gesamte Stromverbrauch aller an die Buchse LNB IN angeschlossenen Geräte (LNB, Umschaltbox usw.) darf 400 mA nicht überschreiten. Die angeschlossene Antenne muss vorschriftsmäßig geerdet sein.
Seite 15
angezeigt werden, ist das Kabel zum LNB oder der LNB selbst vermutlich kurzgeschlossen. Trennen Sie das Gerät in diesem Fall sofort vom Stromnetz, und beseitigen Sie den Kurzschluss.
4. Installation und Betrieb Nachdem Sie den Receiver mit den externen Geräten verbunden haben, schalten Sie ihn ein. Bei der ersten Inbetriebnahme sind noch keine Sender zu empfangen – Sie müssen erst anhand der folgenden Schritte eine Sendersuche durchführen. 4.1 Menü-Bedienhilfe Während der Inbetriebnahme werden unten am Bildschirm kurze Hinweise eingeblendet, die Sie bei der Einrichtung unterstützen.
Seite 17
auszuwählen und anschließend OK, um sie zu bestätigen bzw. um das zugehörige Untermenü zu öffnen. Drücken Sie die Taste EXIT, um ins vorige Menü zurückzukehren.
4.1.1 Installation Wählen Sie „Installation“, und drücken Sie die Taste OK, um das Installationsmenü zu öffnen. Antenneneinstellungen Satellitenliste Dieses Fenster enthält die eingespeicherte Satellitenliste. Drücken Sie die Tasten , um einen anderen Satelliten auszuwählen und anschließend OK, um auf diesen umzuschalten. Sie können auch eine Blindsuche über die rote Taste durchführen lassen.
DiSEqC-Einstellung Wenn Sie Ihre Antenne über eine DiSEqC-Umschaltbox steuern, müssen Sie den DiSEqC-Eingang festlegen, dem der ausgewählte Satellit zugeordnet wurde. Motor Wenn Sie diese Option aktivieren, wird das folgende Fenster angezeigt, in dem Sie die Ausrichtung der Antenne festlegen. Position auto [W/E] Drücken Sie die Tasten / , um die Antenne nach Westen bzw.
drehen. Limit setzen Zum Aktivieren bzw. Deaktivieren der Grenzwerte in westlicher bzw. östlicher Richtung. Position speichern Automatischer Suchlauf Speichert die aktuell gesuchte Position. Gehe zu Position Drücken Sie die Taste OK, um die Antenne auf die gespeicherte Position zu drehen. Gehe zu Referenz Drücken Sie die Taste OK, um die Antenne auf die Ausgangsposition zu drehen.
Manueller Suchlauf Drücken Sie die Taste OK, um das Menü zur manuellen Transpondersuche aufzurufen. Hier müssen Sie alle Parameter manuell konfigurieren. Zuerst müssen Sie den Satelliten auswählen, auf den die Antenne ausgerichtet ist. Anschließend wählen Sie die Frequenz. Im nächsten Schritt bestimmen Sie die Polarisation des ausgewählten Transponders, die Symbolrate, FEC und die Netzwerksuche (sofern der Transponder diese Funktion unterstützt).
Datenübertragung Hierüber können Sie die Software bzw. die Senderdaten von einem PC auf den Decoder über ein Uart-Kabel übertragen. Bitte beachten Sie: diese Funktion ist ausschließlich für den autorisierten Service vorgesehen! Werkseinstellung Sie können alle gespeicherten Sender und persönlichen Einstellungen zurücksetzen (Alles löschen) oder über die Befehle „Kanalliste zurücksetzen“, „Nur Radioliste“...
USALS-Einstellungen Sie können die Antenne so einrichten, dass sie sich auf den Satelliten ausrichtet, den Sie durchsuchen möchten. In diesem Fall sollten Sie die erforderlichen Daten im Internet nachsehen und in die entsprechenden Felder eintragen.
4.1.2 Programme bearbeiten In diesem Menü können Sie Ihre Lieblingssender und Transponder einrichten und bearbeiten, Satelliten löschen und Sender sortieren. Favoriten Bearbeiten Hier können Sie Ihre Lieblingssender auswählen und in 8 Gruppen einordnen. Drücken Sie die Taste FAV, um die Lieblingssender zu sortieren und die Kategorien umzubenennen (z.B.
Kanäle bearbeiten Sie können ausgewählte Sender sperren, löschen, verschieben und umbenennen. Satellit entfernen Wählen Sie den Satelliten aus, den Sie aus der Liste entfernen möchten. Drücken Sie dazu die Taste OK. Beenden Sie anschließend dieses Menü. Daraufhin erscheint eine Sicherheitsabfrage, in der Sie den Löschvorgang des Satelliten bestätigen müssen.
Seite 26
Sie können die Original-Senderliste verwenden oder die Sender nach Satelliten, nach Transponder oder alfabetisch sortieren lassen. Drücken Sie OK, um Ihre Auswahl zu bestätigen.
Transponderliste bearbeiten Auf der linken Seite befindet sich die Satellitenliste. Hier können Sie den gewünschten Satelliten umbenennen, löschen, verschieben oder hinzufügen. Auf der rechten Seite befindet sich die Transponderliste. Hier können Sie einen ausgewählten Transponder löschen, bearbeiten oder hinzufügen. 4.1.3 Empfängereinstellungen In diesem Menü...
Kindersicherung Das Standardkennwort dieses Receivers lautet 0000. Sie können das Passwort bei Bedarf ändern. Anschließend können Sie den Zugriff auf die Optionen Installation und System bei Bedarf mit dem Kennwort schützen. Sprache In diesem Menü können Sie die gewünschte Menüsprache, Synchronsprache und Untertitelsprache auswählen.
Seite 30
(niedrig, mittel, hoch), die Anzeigedauer der Menüs sowie die Menüfarbe einstellen.
Zeiteinstellung Hier können Sie die Ortszeit für Ihren Receiver einstellen. Außerdem finden Sie hier die Funktionen „Timer Einstellungen“ und „Sleeptimer“. Zeiteinstellung Sie können die angezeigte Uhrzeit manuell bearbeiten. Wählen Sie die zutreffende Zeitzone, in der Sie sich befinden, und die richtige Uhrzeit wird automatisch aus dem Satellitensignal bezogen und synchronisiert.
Seite 32
erfolgt automatisch zur einprogrammierten Zeit. Sie können Ereignisse hinzufügen, bearbeiten und entfernen.
4.1.4 STB Information Hierüber können Sie sich Informationen zur Software- und Hardwareversion anzeigen lassen. Sie benötigen diese Daten, wenn Sie sich mit dem Kundendienst in Verbindung setzen. 4.2 Weitere hilfreiche Informationen Hierüber erhalten Sie kurze Informationen zur Bedienung, wenn Sie fernsehen oder Radiosendungen empfangen.
Seite 34
Drücken Sie während des Empfangs die Taste INFO, um Detailinformationen zur aktuellen Sendung einzublenden. Drücken Sie die Taste erneut. Daraufhin erscheinen detailliertere Informationen.
Seite 35
Drücken Sie die Taste EPG auf der Fernbedienung, um die elektronische Programmübersicht einzublenden. Um Detailinformationen zur ausgewählten Sendung einzusehen, drücken Sie die Taste INFO. Drücken Sie die ROTE Taste, um die Funktion „Timer aktiviert“ aufzurufen. Diese Funktion arbeitet analog zur oben beschriebenen Funktion „Timer Einstellungen“.
Seite 36
des aktuell angezeigten Tages zu gelangen. Um Detailinformationen zur aktuell ausgewählten Sendung einzusehen, drücken Sie die Taste INFO. Um während des Empfangs die Liste Ihrer Lieblingssender anzuzeigen, drücken Sie die Taste FAV. Drücken Sie anschließend die Tasten um zu einer anderen Kategorie umzuschalten. Drücken Sie die ROTE Taste, um die Sender zu verschieben.
Seite 37
AUDIO Drücken Sie während des Empfangs die Taste AUDIO, um dieses Fenster anzuzeigen. Hier wählen Sie die gewünschte Ausgabeart für den Ton (Stereo, Links, Rechts).
Seite 38
Drücken Sie die Taste SAT auf der Fernbedienung, um dieses Menü zu öffnen. Es enthält die gefundenen Satelliten. Drücken Sie die Tasten , um zwischen den verfügbaren Satelliten umzuschalten, und drücken Sie die Taste OK. Daraufhin werden alle zum ausgewählten Satelliten gehörige Sender aufgelistet.
Drücken Sie die Taste TXT, um den Videotext einzublenden (sofern der aktuell eingestellte Sender Videotext ausstrahlt). Der Videotext wird in das Bild eingemischt. So können Sie auch Videotext empfangen, wenn Ihr Fernseher selbst keinen Videotext unterstützt. PAUSE Drücken Sie die Taste PAUSE, um das Bild einzufrieren.
Seite 40
Untertitel einzublenden. Falls keine Untertitel angezeigt werden, werden zur aktuellen Sendung keine Untertitel ausgestrahlt.
Seite 41
Mehrfachbildfunktion Betätigen Sie die Taste , um auszuwählen, wieviele Bilder angezeigt werden sollen. Drücken Sie die Taste OK, um sie anzuzeigen Drücken Sie die Taste OK, um dieses Fenster einzublenden.
5. Zusatzinformationen 5.1 Problemlösung Es kann vorkommen, dass Sie mit Ihrem Gerät Probleme beobachten, die zunächst wie eine Funktionsstörung aussehen. Gehen Sie in diesem Fall die folgenden Lösungsansätze durch, um die Schwierigkeiten zu beseitigen. Problem Mögliche Ursachen Maßnahme Vorderseitige LED-Anzeige Das Gerät ist nicht mit dem Stromnetz Verbinden Sie das Netzkabel mit einer Steckdose.
5.3 Struktur der Bildschirmmenüs Hauptmenü Installation Programme Empfängereins Programme Installation STB Information tellungen bearbeiten S/W Ver Antenneneinst TV-Einstellunge Loader Version Favoriten ellungen Modell Bearbeiten Kindersicherun Automatischer Kanäle bearbeiten Suchlauf TV-Einstellungen FAV umbenennen Antenneneinstellun TV Type FAV 1… TV Format Satellit FAV 2…...
5.4 Glossar Antenne Ein Gerät, das elektromagnetische Strahlung empfangen und senden kann. Dazu gehören Parabol- und Breitbandantennen. DiSEqC DiSEqC (Digital Satellite Equipment Control) ist eine Kommunikationsschnittstelle zwischen Satellitenempfangs- und Peripheriegeräten über das alleinig vorhandene Koaxialkabel. Die Digital Video Broadcast wurde gegründet, um die technischen Rahmenbedingungen zur Einführung des Digitalfernsehens festzulegen.
Seite 46
Moving Picture Experts Group. Gegründet durch die ISO (Internationale Organisation für Normung), um die Rahmenbedingungen zur Codierung und Komprimierung digitaler Bildsignale festzulegen. FEC-Fehlerkorrektur (Forward Error Correction) Ein Verfahren zur Fehlerkorrektur bei der Datenübertragung. PID (Packet Identifier) Eine Zahlenreihe, die zur Identifikation der Übertragungs-Stream-Pakete innerhalb eines Datenstroms dient.
Umwelt Entsorgen Sie Altbatterien nicht über den Hausmüll. Verbraucher sind verpflichtet, Altbatterien und -Akkus an die dazu eingerichteten Sammelstellen oder den Fachhandel zurückzugeben. Dadurch ist sichergestellt, dass Batterien umweltgerecht entsorgt werden. Geben Sie alle Batterien und Akkus in entladenem Zustand zurück.
Seite 48
Entsorgung von Verpackungen und Verpackungsmaterial: Entsorgen Sie Verpackungen oder Verpackungsmaterial nicht über den Hausmüll. Ihr Produkt besteht aus Rohstoffen, die wiederverwertet werden können, wenn es fachgerecht zerlegt wird. Beachten Sie die örtlichen Bestimmungen hinsichtlich der Entsorgung von Verpackungsmaterial. Dieses Gerät entspricht den Europäischen Richtlinien hinsichtlich Sicherheit und Störfestigkeit.
Seite 49
Content S afety Precaution ..................2 1. Reference ....................4 1.1 General Features ................4 1.2 Accessories ...................5 2. Basic Functions..................6 2.1 Front Panel ..................6 2.2 Rear Panel ..................7 2.3 Remote Control Unit (RCU) ............8 3. Installation and Connection ..............10 3.1 Connecting to TV.................10 3.2 Connecting to Dish LNB..............11 4.
Safety Precaution This STB has been designed and manufactured to satisfy the international safety standards. Please read the following safety precautions carefully before operating this receiver. Before installing your digital satellite receiver, all security and operating instructions should be read carefully. The User’s Manual should be retained for future reference. All operating and using instructions should be followed.
Seite 51
for sufficient ventilation. Do not cover the receiver’s ventilation openings with items like newspapers, tablecloths, curtains, etc. . Do not place any objects filled with liquids, such as vases, on the satellite-receiver. Take care that no foreign bodies or liquids are getting into the device. Do not expose the set-top-box (receiver) to dripping or splashing liquids.
1. Reference 1.1 General Features MPEG-2 & Fully DVB Compliant MPEG-2 Video (MP@ML), MPEG-1 Audio Layer1, Layer2 Multi LNB Control by DiSEqC 1.0, USALS LNB Power 13/18V Max 300mA SCPC/MCPC Receivable from C / Ku-Band Satellites Digital Tuner PAL/NTSC Conversion Variable Aspect Ratio (4:3, 16:9) for TV User-friendly OSD Menu with Full Function 256 Colors Graphic User Interface...
2.2 Rear Panel Figure 3. Rear Panel 1. LNB IN: Connect to the Satellite Dish LNB. 2. TV SCART: Connect to TV set with Scart cable. 3. COAXIAL: Digital Audio output. 4. ON/Off :Power on/Off.
2.3 Remote Control Unit (RCU) You can control this receiver by this remote controller with full function. 1. POWER: Switch the receiver on or set it to standby mode. 2. MUTE: Turn the sound On/Off. 3. NUMERIC KEY (0~9): Change program or input number. 4.
Seite 57
14. INFO: Show the information of the current channel. Press EXIT button to exit this menu. Page up/down on menu. 16. RECALL: Move to the last channel. 17. ZOOM: Picture Zooming function. 18. PAUSE: Freeze the picture. 19. Sleep: Setting the time for turning off the receiver 20.
3. Installation and Connection The following diagram shows you the right connections among receiver, TV, LNB and other equipments, please read this first if you are not sure about the connection, and it will guide you to the correct connection. 3.1 Connecting to TV Figure 5.
3.2 Connecting to Dish LNB You can connect one fixed dish directly to the LNB IN connector, or connect at least two dishes by using DiSEqC Switch, you can also connect to HH mount dish. Figure 6. Connecting to Dish LNB...
Seite 60
Figure 7. Connecting to Dish LNB Before connecting to the power supply the receiver must be cabled completely. Attention: The total current consumption of all devices (LNB, multiswitch, …) connected to the LNB-Input must not exceed 400mA. The connected antenna must be grounded correctly. Please note the VDE prescriptions.
Seite 61
the LNB cable or the LNB. In this case the receiver must be disconnected from the mains immediately until the short circuit has been dealt with.
4. Installation and Operation After connecting the receiver to other required equipment, turn on the receiver, there should be no channel information available at the first startup; you need to follow the procedure to set up your receiver to search the channel.
4.1.1 Installation Select Installation, press OK button to activate Installation menu, the Installation window will be displayed. Antenna setting Satellite list This window shows the pre-stored satellite list, you can change satellite by press OK to select the satellite you want. Here you can also use Blind Search by pressing the red button.
Seite 64
DiSEqC Setting If you connect antenna to DiSEqC Switch, you need to specify the DiSEqC input to which your selected satellite have been configured. Motor When you enable this option, you will get this window to show you how to align the dish.
Seite 65
Disable or enable West limit or East limit Store Position Automatic Satellites Search Save the current position you searched. Go to Position Press OK button to move the dish to the stored position. Go to Reference Press OK button to move the dish to 0 position.
Seite 66
manually step by step. Firstly you need to select one satellite with which your dish is aligned, then select the frequency. Next step, you need to set up the Polarization of that selected transponder, symbol rate, FEC, Network search (if the transponder contains this function), if you know the PID figure for that channel, you can input and search by this way.
Seite 67
Transfer Data Here you can transfer Main Software or Channel Data from PC to STB by Uart Cable PLEASE NOTE: This function is only for authorised service partner!
Seite 68
Reset Factory Default You can erase all the channels and settings you made by selecting RESET ALL, or you can erase Channel List/ Radio List/ Scramble Channel seperately by choosing the right option.. You also can save or load channels under this menu. USALS Setting You can set up the Dish to align with the satellite you...
4.1.2 Service Organizing Under this menu, you can set up your favorite channels, edit channels and transponders, remove satellites and sort channels. Edit Favorites Here you can select your favorite channels and divide them into 8 FAV groups, Press the FAV button, you can classify the favorites by renaming the categories, e.g.
Seite 70
Edit Channels You can lock, delete, move and rename the selected channels. Remove Satellite Select the satellite you want to remove from your satellite list by pressing the OK button, then exit from this menu, a window pops up asking you to confirm whether to delete the satellite or not.
Edit Transponder list The left side of this page is the Satellite List, you can Rename/ Delete/ Move/ Add the satellite here. While the right side is the Transponder List, any selected transponder can be deleted/ edited/ added to your wish. 4.1.3 STB Setting This is the menu guide for setting up Language, TV...
Seite 72
Parental Lock The default password for this receiver is 0000. You can reset the password as your wish. Meanwhile, you can enable or disable the password for Installation/ System. Language Setting You can set up the Display Language, Audio Language and Subtitle Language under this menu, and select the right one according to your needs.
Seite 73
Time Setting Here you can set up the local Time for your receiver. Event Timer and Sleep Timer functions are also available. Time Setting The default time can be changed by manual inputting. You can select the right GMT time zone to define where you are and you will get the correct local time which is based on TDT (Time and Data Table) in the stream of the current channel service.
4.1.4 STB Status Here are the information about the software version and hardware version, when you need service from the dealer you need to submit this information in order to get the correct and fast after-sales service 4.2 Other Useful Information This will guide you on how to use general info while...
Seite 75
Press EPG button on the remote controller, you can get the electronic program guide if available. You can get the detailed information about that program by pressing INFO button. Press RED key to go to Timer Active, Timer Active’s operation similar to the above Event Timer’s functions. You can Switch Day EPG and Weekly EPG by Pressing Green Key.
Seite 76
GREEN key you can rename favorites. AUDIO In viewing mode press AUDIO button and you will get this window. You can set the Audio mode here.(stereo, left, right). Press SAT button on the remote control, you will get this menu which contains the satellites you searched and stored, press to switch between the...
Seite 77
Press TXT button and you will get a window to view the teletext contents if the teletext is transmitted in the channel. The teletext content is watch able by OSD even your TV does not support the Teletext. PAUSE Press PAUSE button to freeze the video Subtitle Press SUB/YELLOW...
Seite 78
Multi-Picture Display Press button to select how many pictures you want to show. Then press OK button to show. Here you press OK button, this window will display.
5. Additional Information 5.1 Problem Shooting You might meet abnormal working for various reasons, check the following which may help you. Problem Possible causes What to do LED on the front panel fail to light Check if the mains supply cable is plugged into the power Mains supply cable is not connected.
5.4 Glossary Antenna A device that collects and radiates electromagnetic waves. Includes a satellite dish and broadband antenna. DiSEqC DiSEqC(Digital Satellite Equipment Control)system, it is a communication bus between satellite receivers and peripheral equipment using only the existing coaxial cable. The Digital Video Broadcast group was created to establish a technical framework for the introduction of digital video broadcasting systems.
Seite 83
Forward Error Correction(FEC) A system of error control for data transmission. PID(Packet Identifier) A set of numbers that identifies transport stream packets containing data from a single data stream. Polarization Polarization allows several programmers to be fit into the same frequency band. The signals from a satellite are transmitted either with linear (vertical or horizontal) polarization or circular (right or left) polarization.
Seite 84
Environment Old batteries do not belong in with the domestic waste! Consumers are obliged by law to return any old batteries and rechargeable batteries to the corresponding local and/or public collection centres or to return them to the retail shops. This ensures that batteries will be disposed of respecting the environment.
Seite 85
Please support us actively by protecting the environment and recycle this product accordingly by returning it to a specific collection centre. This will protect the environment, other people and yourself. Thank you very much! Disposal of Packaging and Packaging Materials: Packaging and any packaging materials do not belong in with the domestic waste! Your system consists of materials which can be recycled and reused if disassembled by a specialized company.
