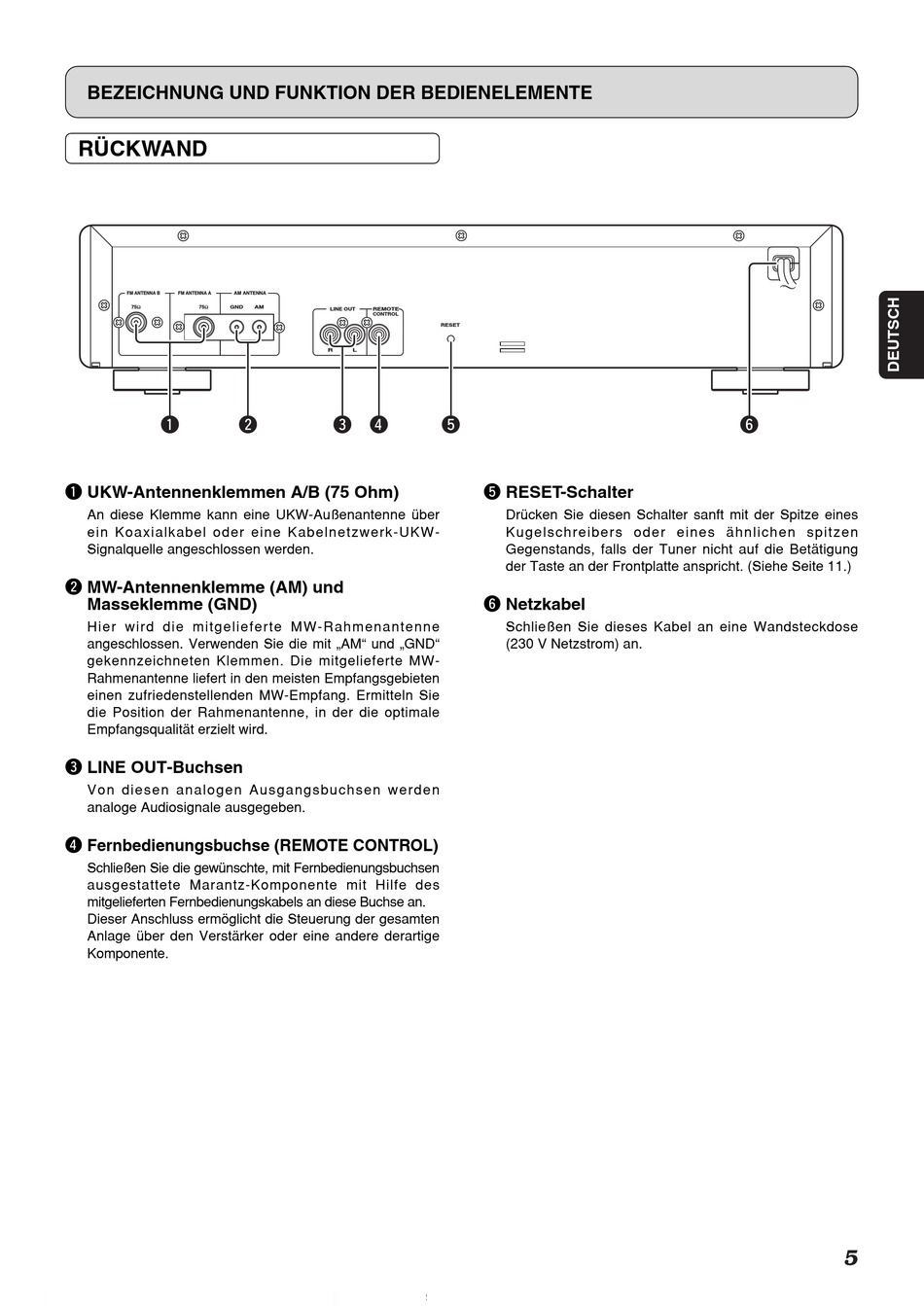

BEZEICHNUNG UND FUNKTION DER BEDIENELEMENTE
RÜCKWAND
FM ANTENNA B FM ANTENNA A AM ANTENNA
75Ω 75Ω GND
q w
q UKW-Antennenklemmen A/B (75 Ohm)
An diese Klemme kann eine UKW-Außenantenne über
ein Koaxialkabel oder eine Kabelnetzwerk-UKW-
Signalquelle angeschlossen werden.
w MW-Antennenklemme (AM) und
Masseklemme (GND)
Hier wird die mitgelieferte MW-Rahmenantenne
angeschlossen. Verwenden Sie die mit „AM" und „GND"
gekennzeichneten Klemmen. Die mitgelieferte MW-
Rahmenantenne liefert in den meisten Empfangsgebieten
einen zufriedenstellenden MW-Empfang. Ermitteln Sie
die Position der Rahmenantenne, in der die optimale
Empfangsqualität erzielt wird.
e LINE OUT-Buchsen
Von diesen analogen Ausgangsbuchsen werden
analoge Audiosignale ausgegeben.
r Fernbedienungsbuchse (REMOTE CONTROL)
Schließen Sie die gewünschte, mit Fernbedienungsbuchsen
ausgestattete Marantz-Komponente mit Hilfe des
mitgelieferten Fernbedienungskabels an diese Buchse an.
Dieser Anschluss ermöglicht die Steuerung der gesamten
Anlage über den Verstärker oder eine andere derartige
Komponente.
AM
LINE OUT REMOTE
CONTROL
R L
e r
RESET
t
t RESET-Schalter
Drücken Sie diesen Schalter sanft mit der Spitze eines
Kugelschreibers oder eines ähnlichen spitzen
Gegenstands, falls der Tuner nicht auf die Betätigung
der Taste an der Frontplatte anspricht. (Siehe Seite 11.)
y Netzkabel
Schließen Sie dieses Kabel an eine Wandsteckdose
(230 V Netzstrom) an.
∼
y
