- Seite 1 Microset; Radio/ DVD-player with USB-port ALD1915H AMD60 User manual Gebruiksaanwijzing NL 28 Manuel de l’utilisateur FR 56 Manual de instrucciones ES 84 Gebrauchsanleitung DE 112 Οδηγίες χρήσεως EL 142 Brugsanvisning DA 171...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit ..............113 Bestimmungsgemäßer Gebrauch ........113 Zeichen in dieser Anleitung ..........113 Allgemeine Sicherheitsanweisungen ......114 Vorbereitungen für den Gebrauch ......115 Auspacken ..............115 Verpackungsinhalt............115 Installation ............... 116 Installation der Lautsprecher........117 Anschluss der Peripherieausrüstung ......118 Verbinden der Einheiten..........120 Anschluss an das Netz ..........120 Fernbedienung .............121 Funktionen .............. -
Seite 3: Sicherheit

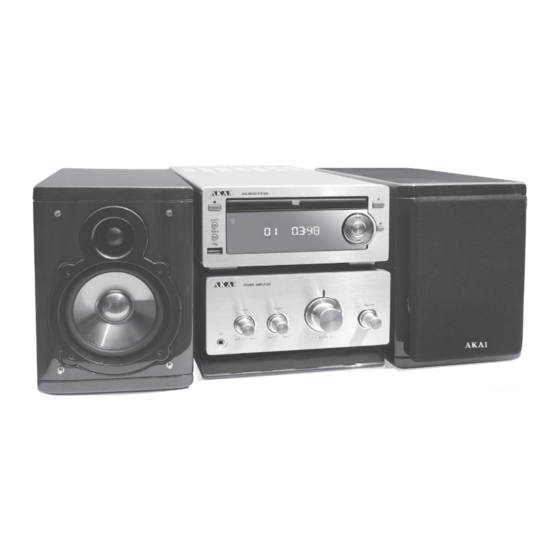

AMD60 Sicherheit Bestimmungsgemäßer Gebrauch Das DVD-Mikrosystem gibt Musik von CDs und vom Radio sowie Musik, Videos und Fotos von DVDs und USB-Geräten wieder. Das Gerät gibt auch Fotos von Kodak Picture CDs wieder. Lesen Sie vor dem ersten Gebrauch die Anleitung genau durch. -
Seite 4: Allgemeine Sicherheitsanweisungen
VORSICHT Ein Vorsicht-Zeichen bedeutet, dass Schäden am Gerät möglich sind. Ein Info-Zeichen liefert Zusatzinformation, z.B. für eine Vorgehensweise. Allgemeine Sicherheitsanweisungen WARNUNG Setzen Sie das Gerät keinerlei Kraft bzw. Gewalt aus. Das Gerät kann fallen und ernsthafte Verletzungen verursachen. VORSICHT Lassen Sie keine Flüssigkeiten auf das Gerät gelangen. WARNUNG Stecken Sie keine Gegenstände in die Belüftungsöffnungen. -
Seite 5: Vorbereitungen Für Den Gebrauch
AMD60 Vorbereitungen für den Gebrauch Auspacken ● Packen Sie das Gerät vorsichtig aus. ● Prüfen Sie den Verpackungsinhalt gemäß Beschreibung unten. Fehlt ein Teil, wenden Sie sich bitte an Ihren Vertriebspartner. ● Entfernen Sie vorsichtig die Schilder von der Frontplatte, falls vorhanden. -
Seite 6: Installation
Installation ● Stellen Sie das Gerät auf eine waagerechte ebene Oberfläche. ● Verbinden Sie die Lautsprecher mit dem Gerät. Lesen Sie den Abschnitt "Installation der Lautsprecher". ● Verbinden Sie die Peripherieausrüstung mit dem Gerät. Lesen Sie den Abschnitt "Anschluss der Peripherieausrüstung". ●... -
Seite 7: Installation Der Lautsprecher
AMD60 Installation der Lautsprecher Die Kabel und Anschlüsse sind farblich codiert: Die roten Drähte werden mit den roten Anschlüssen (+) verbunden. Die schwarzen Drähte werden mit den schwarzen Anschlüssen (-) verbunden. ● Stellen Sie die Lautsprecher auf einer waagerechten ebenen Oberfläche auf. -
Seite 8: Anschluss Der Peripherieausrüstung
● Schließen Sie die Drahtenden der Lautsprecher so an das Gerät an, dass die (+) und die (-) Polaritätskennzeichnungen miteinander übereinstimmen. ● Heben Sie die Klemmanschlüsse an, um die Drahtenden zu sichern. Anschluss der Peripherieausrüstung Das Gerät verfügt über verschiedene Optionen für einen dauerhaften Anschluss der Peripherieausrüstung. -
Seite 9: Audioanschlüsse (Ausgang)
AMD60 Audioanschlüsse (Ausgang) Das Gerät verfügt über folgende Audioausgänge: ● Stereo audio: Verbinden Sie ein geeignetes Kabel mit den L/R-Kanälen des AUDIO OUT-Anschlusses. ● Coaxial digital audio: Stecken Sie ein geeignetes Kabel in den COAXIAL-Anschluss. Videoanschlüsse Die Videoanschlüsse bieten die Möglichkeit, ein Videosignal (Bilder oder Filme) an ein angeschlossenes Fernsehgerät zu senden. -
Seite 10: Verbinden Der Einheiten
Verbinden der Einheiten ● Stecken Sie das Verbindungskabels in die CABLE-Anschlüsse um die Einheiten zu verbinden. Anschluss an das Netz ● Verbinden Sie Adapterstecker am Adapterkabel mit dem AC Anschluss. ● Schließen Sie den Netzstecker an eine Wandsteckdose an. -
Seite 11: Fernbedienung
AMD60 Fernbedienung Einsetzen der Batterien ● Entfernen Sie den Batteriedeckel. ● Setzen Sie die Batterien so ein, dass die (+) und (-) Polaritätskennzeichnungen übereinstimmen. ● Bringen Sie den Batteriedeckel wieder an. VORSICHT Ein falscher Einbau kann ein Auslaufen der Batterien und Korrosion verursachen, wodurch das Gerät... -
Seite 12: Funktionen
Funktionen DVD Micro System 10 Lautstärkeregler Frontplatte 11 Drehregler FUNCTION Disc-Schublade 12 Anzeige Taste STANDBY 13 Taste PREV Taste CLOCK 14 Taste BACKWARD Taste MODE 15 Taste NEXT USB-Buchse 16 Taste STOP Fernbedienungssensor 17 Taste PLAY/PAUSE Kopfhörerbuchse 18 Taste FORWARD Bässedrehregler 19 Taste OPEN/CLOSE Höhendrehregler... -
Seite 13: Fernbedienung
AMD60 AMD60 Fernbedienung Allgemeine Funktionen 20 Taste STANDBY 21 Funktionstasten 22 Taste P-EQ 23 Taste DIM 24 Taste LOUDNESS 25 Taste SETUP 26 Pfeiltasten 27 Taste ENTER 28 Taste CLOCK 29 Zifferntasten (0-10+) 30 Taste VOL +/- 31 Taste SLEEP/TIMER... -
Seite 14: Bedienung
DVD/VCD/CD-Funktionen 35 Taste TITLE 36 Taste SUBTITLE 37 Taste ZOOM 38 Taste PLAY/PAUSE 39 Taste NEXT 40 Taste PREV 41 Taste BACKWARD 42 Taste MODE 43 Taste OSD/RDS 44 Taste GOTO 45 Taste PROGRAM 46 Taste FORWARD 47 Taste STOP 48 Taste MENU Bedienung Alle Funktionen des Geräts sind durch Verwendung der Fernbedienung... - Seite 15 AMD60 ● Um die Klangfarbe (Bässe/Höhen) einzustellen, drücken Sie auf die Taste LOUDNESS (24) oder auf die Taste S-BASS (33). ● Um zwischen Soundeffekten (USER/ROCK/CLASSIC/JAZZ/POPS) umzuschalten, drücken Sie auf die Taste P-EQ (22). Drücken Sie erneut auf die Taste P-EQ (22), um die Funktion zu beenden.
-
Seite 16: Cd/Dvd-Funktionen
Uhrenfunktionen ● Lesen Sie den Abschnitt "Uhrenfunktionen" im weiteren Verlauf dieses Handbuchs. CD/DVD-Funktionen Nachdem die Disc geladen wurde, erscheint ein Inhaltsverzeichnis auf dem TV-Bildschirm. ● Drücken Sie auf die Pfeiltasten (26), um eine Menüfunktion auszuwählen. ● Drücken Sie auf ENTER, um die gewählte Menüfunktion aufzurufen. Während der Wiedergabe stehen folgende Funktionen zur Verfügung: ●... -
Seite 17: Verwendung Der Funktion Goto
AMD60 ● Normalerweise benötigt das Gerät beim Laden einer MP3-Disc längere Zeit zum Einlesen der Initialdaten. ● Eine DVD, die nicht dem Regionscode entspricht, kann mit diesem Gerät nicht gelesen werden. ● Enthält eine Disc gemischten Inhalt (z.B. MP3 und Videodateien), erkennt, spielt und listet das Gerät nur einen Inhaltstyp auf. -
Seite 18: Verwendung Der Funktion Zoom
Verwendung der Funktion ZOOM Diese Funktion kann verwendet werden, um sich in Fotos und DVDs hineinzuzoomen und sich daraus herauszuzoomen. Verfügbare Zoom- Verhältnisse: 2x, 3x, 4x, 1/2, 1/3, 1/4. ● Drücken Sie auf die Taste ZOOM (37). ● Drücken Sie erneut auf die Taste ZOOM (37), um die richtige Größe einzustellen. -
Seite 19: Verwendung Der Video-Cd Wiedergabefunktion
AMD60 ● Um das Bild nach links oder rechts zu drehen, drücken Sie auf die Links-/ Rechts-Pfeiltasten (26). Im Zoom-Modus wird die Diashow unterbrochen. Die Funktionen Bilddrehung und Wischeffekt sind im Zoom-Modus nicht verfügbar. Verwendung der Video-CD Wiedergabefunktion ● Drücken Sie auf die Taste MENU (48), um die Wiedergabefunktion einzuschalten. -
Seite 20: Einstellen Der Aktuelle Zeit
● Drücken Sie auf die Taste ENTER (27), um in den ausgewählten Ordner oder die Datei zu gelangen. Sie können auch die Zifferntasten (29) verwenden, um einen Ordner auszuwählen oder eine Datei wiederzugeben. ● Drücken Sie auf die Taste PROGRAM (45), um zwischen den Ordnern und Dateien zu wechseln. -
Seite 21: Einstellung Des Tagestimers
AMD60 ● Drücken Sie auf die Taste VOL +/- (30), um die Minuten einzustellen. ● Drücken Sie zur Bestätigung auf die Taste CLOCK (28). Einstellung des Tagestimers Der Tagestimer kann so eingestellt werden, dass das Gerät jeden Tag zu einer bestimmten Zeit automatisch eingeschaltet wird. Der Tagestimer kann nur im Standby-Modus eingestellt werden. -
Seite 22: Allgemeines Einrichtungsmenü (Nur Dvd-Modus)
Allgemeines Einrichtungsmenü (nur DVD-Modus) In diesem Kapitel wird die komplette Einrichtung des Geräts erläutert: Einstellungen der Bildschirmanzeige sowie Audio-und Video-Einrichtung. Zur Änderung der Werkseinstellungen Die folgenden Aktionen müssen mit der Fernbedienung durchgeführt werden. ● Drücken Sie auf die Taste SETUP (25). ●... -
Seite 23: Video-Einrichtungsseite
AMD60 DOLBY DIGITAL SETUP DUAL MONO ● Stereo: beide Kanäle, wie sie sind. STEREO ist die Voreinstellung. ● L-Mono: nur linker Kanal. ● R-Mono: nur rechter Kanal. Diese Funktion ist nur bei Discs mit Dolby AC-3-Kodierung mit 2-Kanal-Sound verfügbar. 3D PROCESSING REVERB MODE Wählen Sie (OFF/CONCERT/LIVINGROOM/HALL/BATHROOM/CAVE/... -
Seite 24: Präferenzen-Einrichtungsseite
QUALITY ● Wählen Sie SHARPNESS, um die Bildschirmschärfe (High/Medium/Low) einzustellen. ● Wählen Sie BRIGHTNESS, um die Bildschirmhelligkeit (-20 ~ +20) einzustellen. ● Wählen Sie CONTRAST, um den Bildschirmkontrast(-16 ~ +16) einzustellen. ● Wählen Sie GAMMA, um die Farbintensität (High/Medium/Low/None) einzustellen. ●... -
Seite 25: Passwort-Einrichtungsseite
AMD60 DISC MENU (DISC-MENÜ) Diese Funktion steht nur zur Verfügung, wenn die Disc die Funktion unterstützt. ● Wählen Sie die Sprache für das Disc-Menü: English/French/Spanish/ Chinese/Japanese/Korean/Russian/Thai. PARENTAL ● Legen Sie eine Klassifizierung für die vom Gerät abzuspielenden Kinofilme fest: KIDSAF/G/PG/PG13/PGR/R/NC17/ADULT. -
Seite 26: Handhabung Und Pflege Von Discs
HandhabungundPflegevonDiscs ● Halten Sie die Disc mit den Fingern. Halten Sie die Disc an der Außenkante und/oder am Mittelloch fest. Berühren Sie nicht die Oberfläche der Disc . ● Biegen und drücken Sie die Disc nicht. Setzen Sie die Disc keiner direkten Sonneneinstrahlung und keinen Wärmequellen aus. - Seite 27 AMD60 Radio Problem Abhilfe Störungen oder verzerrter Ton Die Station ist nicht richtig abgestimmt. bei FM-Sendungen Stellen Sie die Senderabstimmung ein. Die Drahtantenne ist nicht richtig ausgerichtet. Verlängern Sie die Antenne. Die FM-Stereoanzeige leuchtet Die gewählte Station sendet in Mono nicht Verlängern Sie die Antenne.
-
Seite 28: Mp3-Wiedergabe
Das Bild ist verzerrt oder verrauscht Die Disc ist möglicherweise beschädigt oder verschmutzt. Reinigen Sie die Disc oder versuchen Sie es mit einer anderen. Überprüfen Sie die Einstellung des TV-Systems (PAL/NTSC). Ein Videorecorder ist zwischen das Gerät und die Peripherieausrüstung geschaltet. Schließen Sie das Gerät direkt an einen A/V an. -
Seite 29: Fernbedienung
AMD60 Problem Abhilfe Die Einheit ist stumm Die Eingangsquelle ist schwach. Erhöhen Sie die Lautstärke des Audio-Quellgeräts. Kein Bild Vergewissern Sie sich, dass das TV eingeschaltet und auf den richtigen A/V-Eingang eingestellt ist. Überprüfen Sie die Kabel auf Verbindungsprobleme. Überprüfen Sie die Kabel auf Beschädigung. -
Seite 30: Disc-Ausgang
Disc-Ausgang Parameter Wert Lasertyp Halbleiter Signal-Rausch-Verhältnis ≥ 40 dB (1 kHz) Frequenzbereich 87,5 mHz - 108 MHz Verzerrung < 1% Gleichlaufschwankungen Unterhalb des Gerätegrenzwerts Fernsehsystem PAL/NTSC Frequenzgang 50 Hz ~ 20 kHz Regionscode Lautsprechersystem Parameter Wert Impedanz 4 Ω Gehäusematerial Holz Drahtlänge 150 cm... -
Seite 31: Entsorgung Von Elektrischen Und Elektronischen Geräten
Wenden Sie sich bitte für genauere Informationen über das Recycling dieses Produkts an Ihre regionale Stadtverwaltung, Ihren Hausmüll- Entsorgungsdienst oder an das Geschäft, in dem Sie das Produkt erworben haben. Für weitere Informationen und Garantiebedingungen besuchen Sie bitte unsere Webseite: www.akai.eu...
