Beim Einbau in einer Türverkleidung sollte der Hochtöner so weit oben und vorne
eingebaut werden, wie dies ohne Interferenz vom Armaturenbrett möglich ist.
Vergewissern Sie sich, dass die ausgewählte Stelle flach ist und dass der Platz hinter
der Türverkleidung die Verwendung der Hochtöner-Befestigungsmutter zulässt.
Folgen Sie beim Einbau in einen Kofferraum, eine Seitenverkleidung oder eine andere
spezielle Position den gleichen Regeln. Vergewissern Sie sich, dass Sie eine flache
Stelle wählen, hinter der genügend Raum für die notwendige Verkabelung und
Montageteile verfügbar ist.
Nachdem Sie den Freiraum überprüft haben, schneiden Sie ein 4,9 cm großes Loch
an der gewünschten Montagestelle. Möglicherweise müssen Sie ein 6,4 cm großes
Freiraumloch in das Blech oder
die Abdeckung hinter der
gewählten Montageabdeckung
schneiden, damit die
Hochtöner-Befestigungsmutter
genug Platz hat.
Weitere Details entnehmen Sie
den Diagrammen auf dieser
Seite.

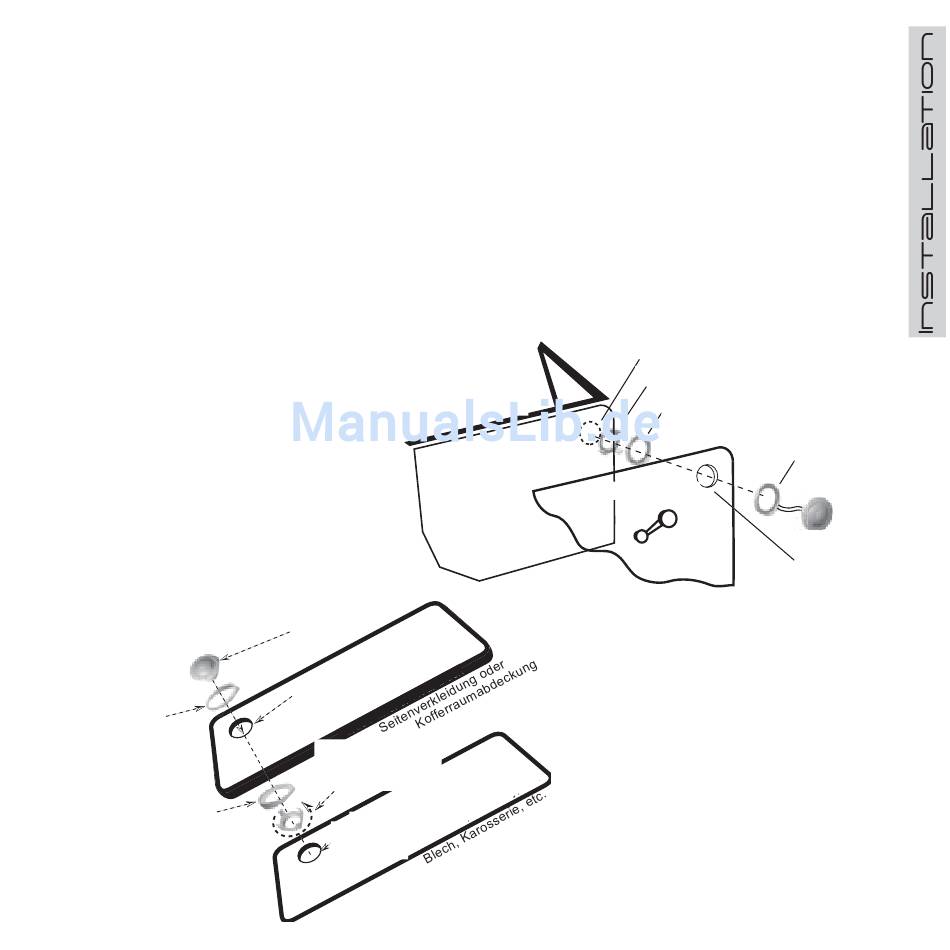

Hochtöner in Ausschnitt einführen
Place tweeter into cutout
Winkelring
Angle Mount Ring
(Optional)
Hinterer Winkelring
Angle Mount Back Ring
(Optional)
Door Body
Loch
1-15/16" hole
(4.9 cm)
Mit Hochtöner-
Secure with tweeter
Befestigungsmutter
mount nut
sichern
Clearance
Freiraumloch
Hole 2-1/2"
(6,4 cm)
(6.4 cm)
HOCHTÖNER DER SS-SERIE
Freiraumloch
Clearance Hole 2-1/2"
(6.4 cm)
Hochtöner-Befestigungsmutter
Tweeter Mounting Nut
Türkörper
Türverkleidung
Door Panel
Hinterer Winkelring
Angle Mount Back Ring
(Optional)
-Winkelring
15 ° Angle Mounting Ring
(Optional)
Hochtöner
weeter
Loch
1-15/16" Hole
(4.9 cm)
7
