Anschluss und Inbetriebnahme

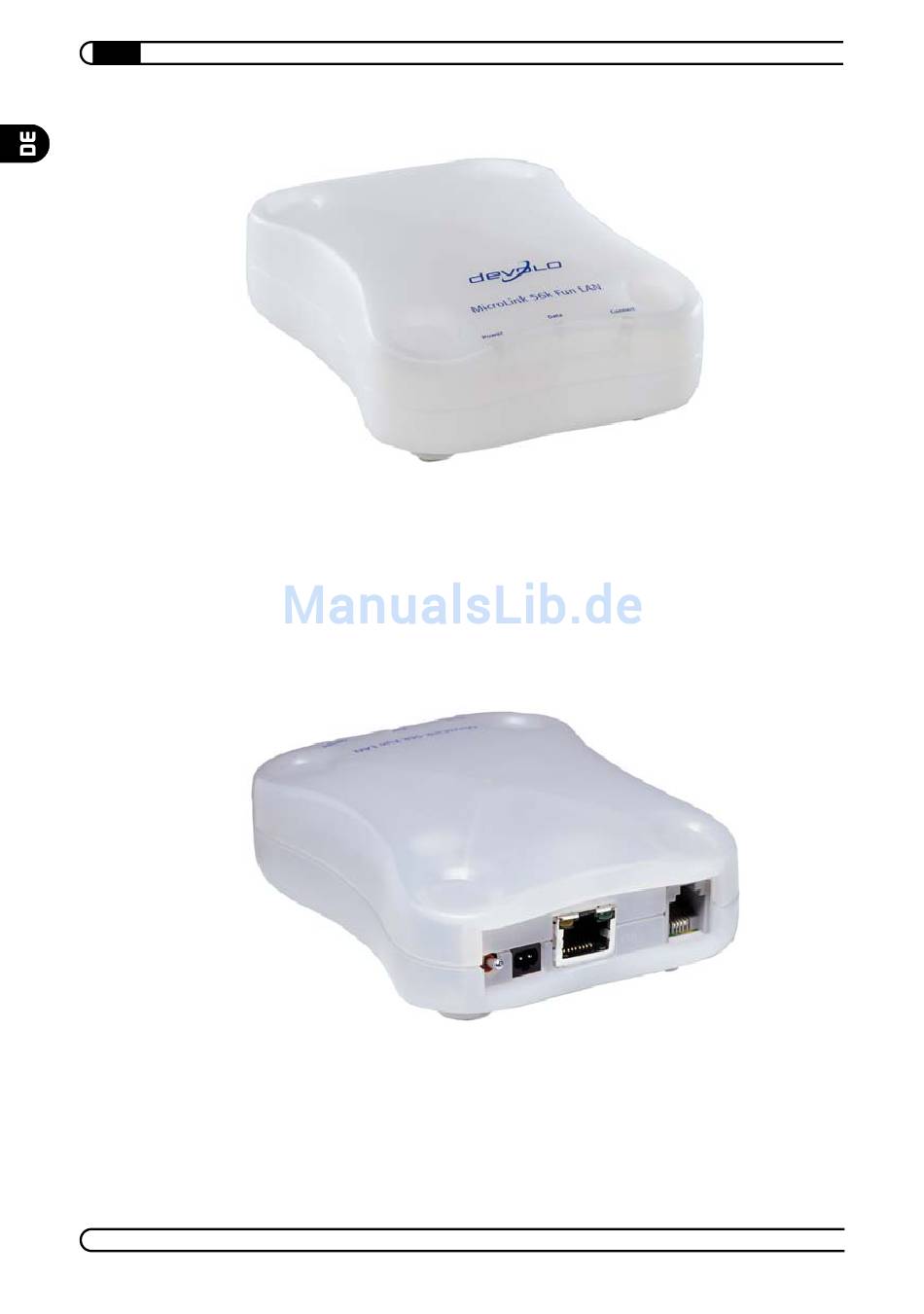

Auf der Vorderseite finden Sie drei Kontrollleuchten (LEDs):
b
b
b
Auf der Rückseite finden Sie vier Anschlüsse und 2 Kontrollleuchten (LEDs):
b
b
|
devolo MicroLink 56k Fun LAN
|
Power: Leuchtet, sobald das eingeschaltete Modem über das Netzteil
mit Spannung versorgt wird.
Data: Leuchtet, wenn Daten über das Modem gesendet oder empfangen
werden.
Connect: Leuchtet, solange das Modem die Telefonleitung belegt. Diese
LED leuchtet also schon während der Einwahl, auch wenn noch keine
Verbindung zur Gegenstelle aufgebaut wurde.
I/O: Ein-/Ausschalter;
hier schalten Sie das MicroLink 56k Fun LAN ein bzw. aus.
AC 9V~: Hier verbinden Sie das MicroLink 56k Fun LAN über das mitge-
lieferte Netzteil mit dem Stromanschluss.
|
