Cisco TelePresence System EX90
Inhalt
Einleitung
Calling another (optional feature)

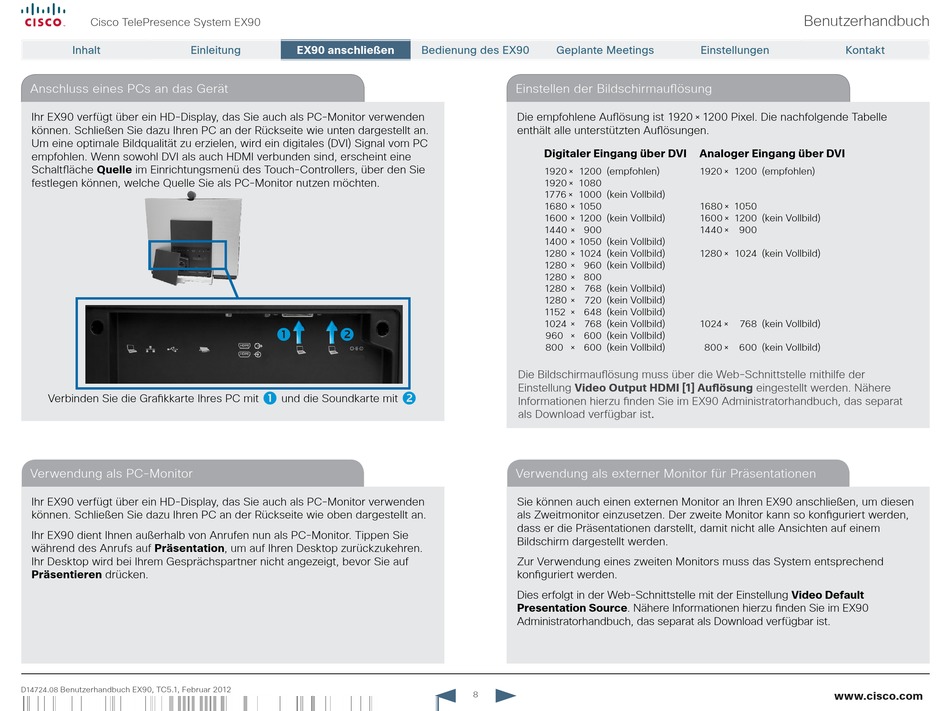

Anschluss eines PCs an das Gerät
Ihr EX90 verfügt über ein HD-Display, das Sie auch als PC-Monitor verwenden
können. Schließen Sie dazu Ihren PC an der Rückseite wie unten dargestellt an.
Um eine optimale Bildqualität zu erzielen, wird ein digitales (DVI) Signal vom PC
empfohlen. Wenn sowohl DVI als auch HDMI verbunden sind, erscheint eine
Schaltfläche Quelle im Einrichtungsmenü des Touch-Controllers, über den Sie
festlegen können, welche Quelle Sie als PC-Monitor nutzen möchten.
Verbinden Sie die Grafikkarte Ihres PC mit
Verwendung als PC-Monitor
Ihr EX90 verfügt über ein HD-Display, das Sie auch als PC-Monitor verwenden
können. Schließen Sie dazu Ihren PC an der Rückseite wie oben dargestellt an.
Ihr EX90 dient Ihnen außerhalb von Anrufen nun als PC-Monitor. Tippen Sie
während des Anrufs auf Präsentation, um auf Ihren Desktop zurückzukehren.
Ihr Desktop wird bei Ihrem Gesprächspartner nicht angezeigt, bevor Sie auf
Präsentieren drücken.
D14724.08
Benutzerhandbuch EX90, TC5.1, Februar 2012
Alle Inhalte urheberrechtlich geschützt. © 2010–2012 Cisco Systems, Inc. Alle Rechte vorbehalten.
EX90 anschließen
EX90 anschließen
Bedienung des EX90
und die Soundkarte mit
Geplante Meetings
Calling another (optional feature)
Einstellen der Bildschirmauflösung
Die empfohlene Auflösung ist 1920 × 1200 Pixel. Die nachfolgende Tabelle
enthält alle unterstützten Auflösungen.
Digitaler Eingang über DVI
1920 × 1200 (empfohlen)
1920 × 1080
1776 × 1000 (kein Vollbild)
1680 × 1050
1600 × 1200 (kein Vollbild)
1440 × 900
1400 × 1050 (kein Vollbild)
1280 × 1024 (kein Vollbild)
1280 × 960 (kein Vollbild)
1280 × 800
1280 × 768 (kein Vollbild)
1280 × 720 (kein Vollbild)
1152 × 648 (kein Vollbild)
1024 × 768 (kein Vollbild)
960 × 600 (kein Vollbild)
800 × 600 (kein Vollbild)
Die Bildschirmauflösung muss über die Web-Schnittstelle mithilfe der
Einstellung Video Output HDMI [1] Auflösung eingestellt werden. Nähere
Informationen hierzu finden Sie im EX90 Administratorhandbuch, das separat
als Download verfügbar ist.
Verwendung als externer Monitor für Präsentationen
Sie können auch einen externen Monitor an Ihren EX90 anschließen, um diesen
als Zweitmonitor einzusetzen. Der zweite Monitor kann so konfiguriert werden,
dass er die Präsentationen darstellt, damit nicht alle Ansichten auf einem
Bildschirm dargestellt werden.
Zur Verwendung eines zweiten Monitors muss das System entsprechend
konfiguriert werden.
Dies erfolgt in der Web-Schnittstelle mit der Einstellung Video Default
Presentation Source. Nähere Informationen hierzu finden Sie im EX90
Administratorhandbuch, das separat als Download verfügbar ist.
8
Benutzerhandbuch
Einstellungen
Kontakt
Analoger Eingang über DVI
1920 × 1200 (empfohlen)
1680 × 1050
1600 × 1200 (kein Vollbild)
1440 × 900
1280 × 1024 (kein Vollbild)
1024 ×
768 (kein Vollbild)
800 × 600 (kein Vollbild)
