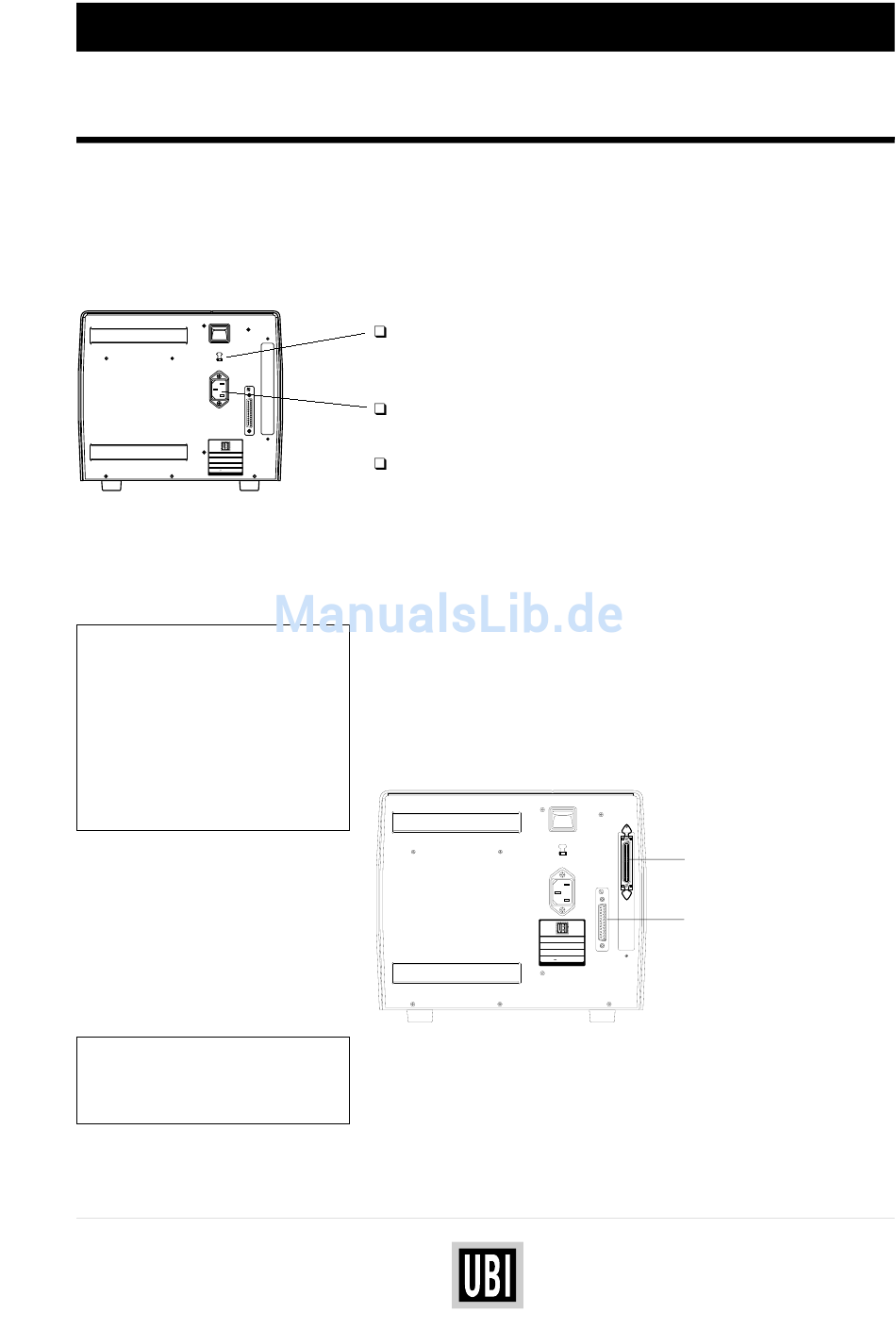

UBI EasyCoder 501 – Betriebsanleitung
INSTALLATION
Spannungsversorgung
0
230V
TA
Type
Art. No.
Ser. No.
115/230 V
2.6/1.3 A 50–60 Hz
MADE IN SWEDEN
Computeranschluß
Serielle Schnittstelle "uart1:"
Schnittstellenprotokoll:
Schnittstelle: RS232C
Baudrate:
9600
Parity:
keine
Datenbits:
7
Stopbits:
2
Flow control: XON/XOFF
zum und vom Host
Neue Zeile:
CR/LF (carriage return +
linefeed)
UBI Standard Kabel Artikel Nummern
RS 232C Kabel:
Drucker zu IBM-AT
Drucker zu IBM-XT/PS2 1-975580-05
Centronics Kabel
Dieses Kapitel beschreibt in Kürze die Installation der Standard
Modelle des EasyCoder 501, EasyCoder 501 E und EasyCoder 501
SA Drucker. Detaillierte Informationen und Anweisungen über die
Installation von Sondermodellen entnehmen Sie bitte der EasyCoder
501 Technical Description.
Überprüfen Sie den Netzspannungswahlschalter, um sicher zu
stellen, daß der Drucker auf die korrekte Netzspannung eingestellt
ist.
Verbinden Sie das Netzkabel mit dem Netzspannungseingang
an der Rückseite des Druckers und einer Steckdose.
Einschalten der Netzspannung wird auf den Seiten 8 und 9
beschrieben.
Die Drucker der Serie EasyCoder 501 sind mit mindestens einer
Kommunikationsschnittstelle, die als "uart1:" bezeichnet wird,
ausgerüstet. Als Standard findet ein 25-poliger Stiftstecker nach
RS232C Verwendung (Sehen Sie dazu das Schnittstellenprotokoll
links).
Optional kann der Drucker – je nach Modell – mit einer zusätzlichen
Schnittstellenkarte ausgerüstet werden, die bis zu 2 weitere
Kommunikationsschnittstellen enthält. Weitere Informationen über
Schnittstellen entnehmen Sie bitte der Publikation Technical De-
scription.
Hinweise:
1-975581-05
• Zum Programmieren mit Hilfe des UBI LabelShop oder UBI Fingerprint
Programms benutzen Sie bitte die serielle RS232C Schnittstelle "uart1:".
1-010001-00
• Benutzen Sie die Centronics parallele Schnittstelle zusammen mit dem UBI
Windows Driver.
• Die Standard UBI Kommunikationskabel ermöglichen den direkten
Anschluß Ihres Druckers an die serielle oder parallele Schnittstelle eines
IBM AT, XT oder PS-2 Computers.
0
230V
Centronics-Schnittstelle
(Zubehör)
Standard Schnittstelle
TA
"uart1:"
Type
Art. No.
Ser. No.
115/230 V
2.6/1.3 A
50–60 Hz
MADE IN SWEDEN
6
