Verwandte Anleitungen für Intermec Sabre 1553
Inhaltszusammenfassung für Intermec Sabre 1553

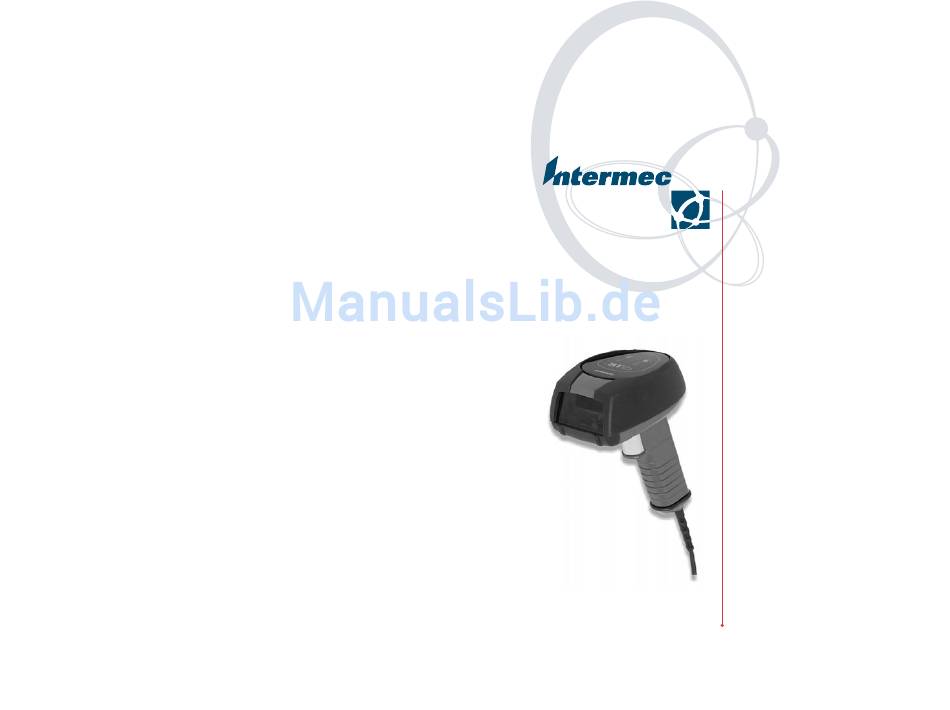

- Seite 1 Anleitung für Einsteiger Sabre 1553 Handgehaltener Scanner...
- Seite 2 Einführung Anschließen des Scannerkabels Mit dieser Kurzanleitung wird der Laser-Scanner Sabre 1553 für die meisten Terminalanschlüsse und -symbologien vorbereitet. Bei Bedarf kann die EasySet Setup-Software für zusätzliche Konfigurationsmöglichkeiten und Terminalanschlüsse verwendet werden. Anlietung für Einsteiger Grundkonfiguration Die Ausführung des Scannerkabels hängt...
- Seite 3 Tastaturadapter (für PC) QWERTY Schwedisch / Finnisch 1. Systemversorgung AUS QWERTY Italienisch QWERTY Norwegisch Din/mini-Din-Adapterkabel 2. Kabel anschließen QWERTY Dänisch PC-Adapterkabel Bestellnr. 3-604037-00 Netzteil QWERTY Spanisch (gewöhnlich nicht erforderlich) QWERTY Portugiesisch 3. Systemversorgung EIN 4. Tastatur auswählen 5. Parameter anpassen (optional) (*) = Standardwert QWERTY Englisch Postamble = Eingabe (*)
- Seite 4 RS-232 C 6. Parameter anpassen (optional) (*) = Standardwert 9600 Baud (*) 1. Systemversorgung AUS 19200 Baud 2. Kabel anschließen RS-232 C-Direktkabel 7 Datenbits (*) Bestellnr. 3-604032-00 8 Datenbits Gerade Parität (*) 3. Scannerversorgung EIN Ungerade Parität 4. Systemversorgung EIN Keine Parität Postamble = Wagenrücklauf + Zeilenvorschub (*) 5.
- Seite 5 2. Kabel anschließen UPC-A, UPC-E, EAN-8, EAN-13 (UPC-A -> EAN-13) Code 128 / EAN 128 Wand-Emulationskabel Bestellnr. 3-606031-00 UPC-A, UPC-E, EAN-8, EAN-13 (UPC-A -> UPC-A) 3. Systemversorgung EIN 3. Test 4. Wand-Emulation Digitale Wand-Emulation Analoge Wand-Emulation - Intermec-Schnittstelle, weiß hoch...
-
Seite 6: Standard-Setup
Standard-Setup Laser-Warnhinweise Das Modell Sabre 1553 hat eine maximale Laser-Ausgangsleistung von 1 mW bei 630-680 nm und erfüllt folgende Sicherheitsnormen: IEC 825-1 EN 60825-1 - Laserprodukt der Klasse 2 Bringen Sie Warnetiketten auf dem Produkt an. Vollständiges Setup mit EasySet 1. -
Seite 7: Behördliche Hinweise
Behördliche Hinweise Intermec erklärt hiermit, dass das Modell Sabre 1553 getestet wurde dem zu Folge den unten angeführten Normen entspricht, wie vorgeschrieben durch die EMC-Direktive 89/336/EEC, ergänzt durch 92/31/EEC, und die Niederspannungsdirektive 73/23/EEC, ergänzt durch 93/68/EEC: EN55022, EN55024, EN60950. Dieses Gerät verfügt über eine TÜV GS-Sicherheitslizenz (EN 60950 und EN 60825-1), wenn es von einem Hostsystem oder über eines der folgenden Intermec-Netzteile versorgt wird: Katalognummer und Bestellnr.
