THERMO-TRANSFERBAND EINLEGEN
Standard Band
Achtung!
Die Garantie des Druckkopfes erlischt,
wenn Thermo-Transferbänder, die nicht
von UBI bezogen wurden, zum
Gebrauch kommen. Die UBI Thermo-
Transferbänder wurden speziell für
diesen Druckkopf entwickelt.
Um ein neues Thermo-Transferband ohne Hilfe der Schnell-
ladekassette (siehe nächste Seite) einzulegen, gehen Sie wie folgt
vor:
Heben Sie den Druckkopf an, indem Sie den grünen Druckkopf-
1
Lösehebel in seine „Lift"-Position stellen.
Entfernen Sie die Leerspule und die Aufwickelspule des
2
verbrauchten Thermo- Transferband.
Aufwicklung
Bringen Sie die volle Spule des neuen Thermo-Transferbandes
3
auf der Achse der Abwickelvorrichtung an. Achten Sie darauf,

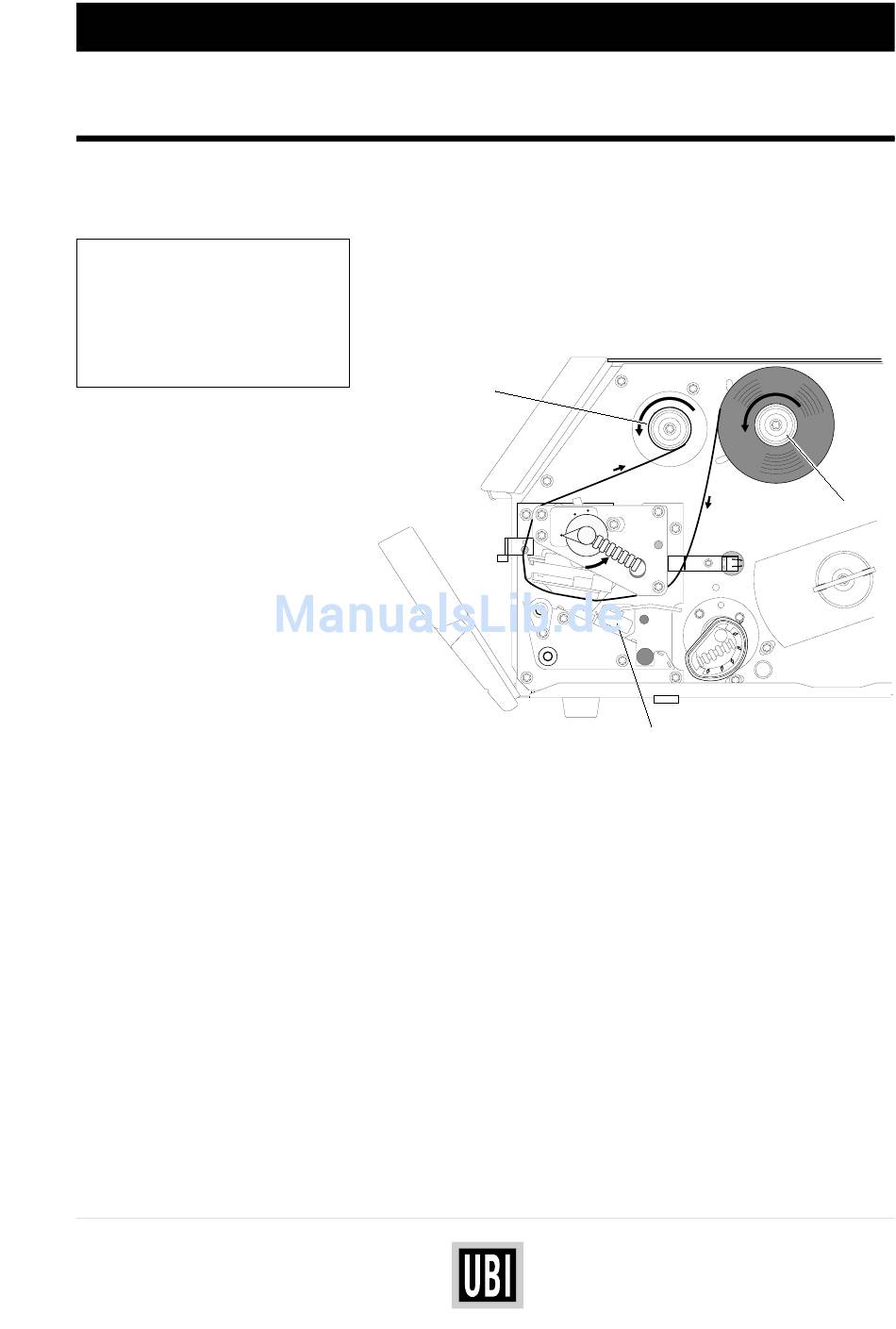

wie das Thermo-Transferband eingelegt wird (siehe oben-
stehendes Bild).
Führen Sie den transparenten Anfang des Thermo-Transfer-
4
bandes unter dem Druckkopf durch und stellen Sie sicher, daß
das Band über den Label-Stop-Sensor geführt wird. Ziehen Sie
etwa 20 cm Band nach, vom Label-Stop-Sensor aus gemessen.
Senken Sie den Druckkopf ab.
5
Bringen Sie die Aufwickelspule auf der Achse der Aufwickel-
6
vorrichtung an. Achten Sie darauf, wie die Spule montiert wird
(siehe oben stehendes Bild).
Heben Sie den Druckkopf an.
7
Wickeln Sie nun das Band entweder manuell oder mit Hilfe der
8
<Feed> oder <Print> Taste auf, bis der transparente Teil den
Druckkopf passiert hat.
Senken Sie den Druckkopf ab, indem Sie den Druckkopf-
9
Lösehebel in seine „Label" Position bringen.
Leiten Sie einige Druckvorgänge ein, um sicher zu stellen, daß
10
Band und Medium regelmäßig geführt werden.
Label
Lift
Label Stop Sensor
Vorratsrolle
