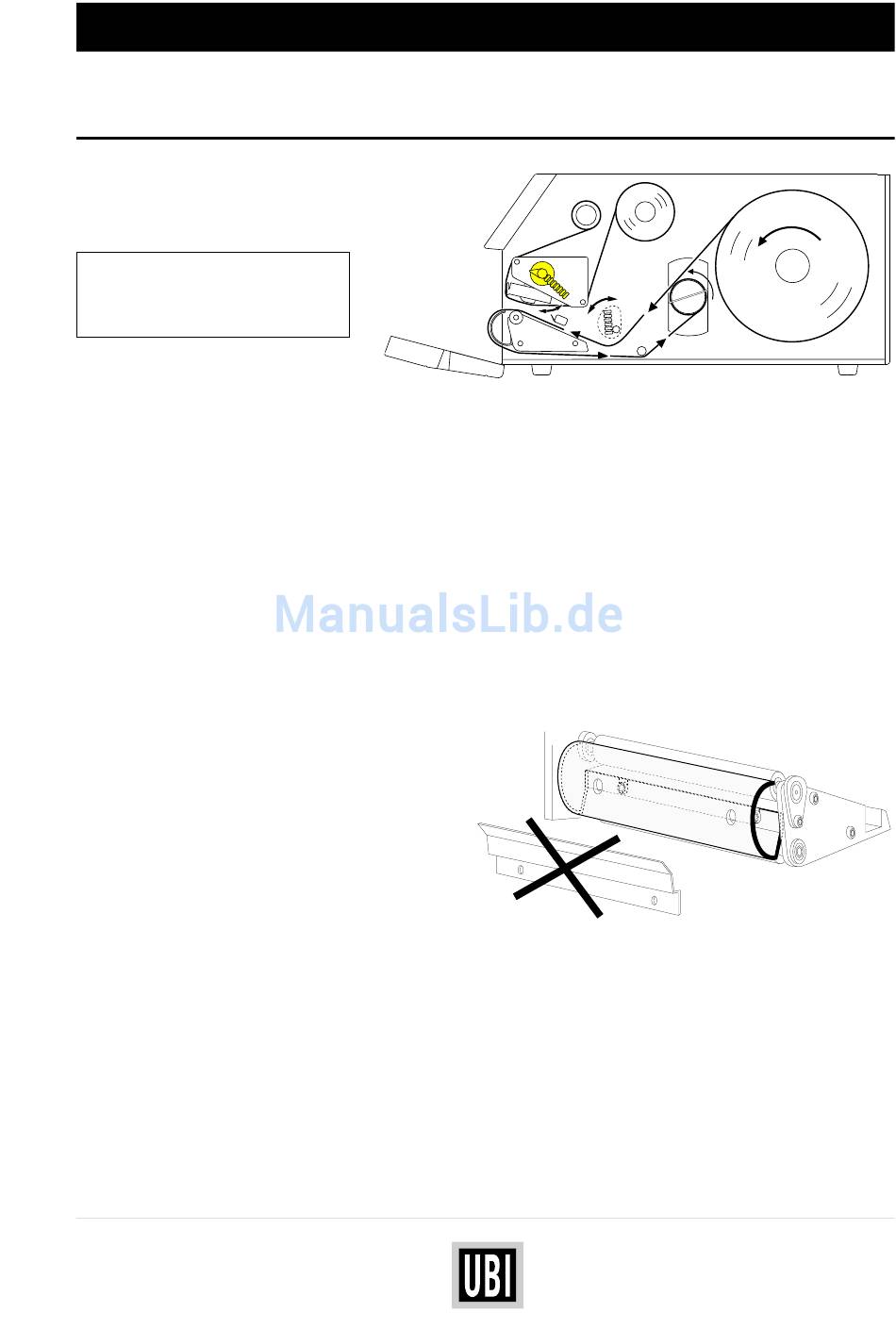

DRUCKMEDIUM EINLEGEN (Fortsetzung)

Aufwickelvorrichtung

Wichtig !
Die Aufwickelvorrichtung kann
ungefähr 1/4 bis 1/3 einer gesamten
Rolle Druckmediums aufnehmen
Drehen Sie den Druckkopf-Lösehebel in seine „Lift" Position.
1
Lösen Sie die grüne Klammer an der Aufwickelvorrichtung des
2
Trägerpapiers und entfernen Sie alles aufgerollte Trägerpapier.
Bringen Sie eine neue Rolle des Druckmediums auf der
3
Aufnahmerolle an und schieben Sie diese soweit als möglich zur
Innenseite des Druckers.
Führen Sie den Anfang des Druckmediums unter dem
4
Bandstraffer (oder der Führungsachse) und unter der Führungs-
platte des Label-Stop Sensors hindurch.
Führen Sie das Druckmedium an den Andruckrollen vorbei.
5
Entfernen Sie mit Hilfe eines Schraubendrehers die Aus-
6
werferplatte und bringen Sie statt dessen die Führung von Ab-
zu Aufwickelrolle an, wie unten gezeigt.
Führen Sie das Trägerpapier um die Andruckrollen und die
7
Führungsplatte herum, dann zurück unter dem Druck-
mechanismus, den Bandstraffer und der Führungsachse.
Drehen Sie die Aufwickelvorrichtung mindestens eine halbe
8
Drehung bis das Trägerpapier fest sitzt und befestigen Sie es mit
der Klammer der Aufwickelvorrichtung.
Öffnen Sie den Bandstraffer und justieren Sie den grünen
9
Führungsring auf der Achse der Aufnahmerolle, so daß das
Druckmedium mit einem Minimum an Spiel geführt wird.
Drehen Sie den Druckkopf-Lösehebel in seine „Label" Position.
10
Lassen Sie den Drucker mindestens einen Papiervorschub
11
produzieren.
